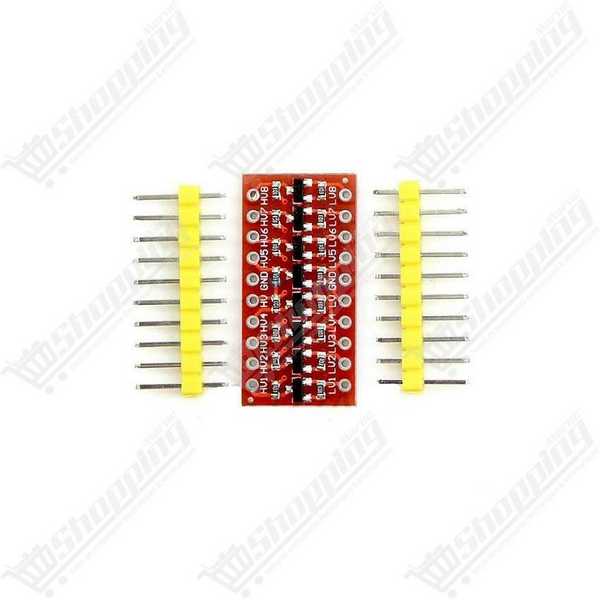

Module convertisseur de niveau logique bidirectionnel 8 canaux 3.3V - 5V TXS0108E
Référence : 13125
35,00 DH
Module d'interface 8 canaux permettant de convertir les niveaux logiques entre 3.3V et 5V.
- Puce : Texas Instruments TXS0108E
- Canaux : 8 bidirectionnels (Auto-détection)
- Tension VCCA : 1.2V à 3.6V
- Tension VCCB : 1.65V à 5.5V
- Vitesse : Jusqu'à 110 Mbps (Push-Pull)
- Compatibilité : I2C, SPI, UART, GPIO
En stock
(46 disponibles)
Paiement sécurisé
Livraison rapide
Garantie officielle
Retour facile sous 7 jours
Catégorie:
Modules de conversion
Livraison rapide
100% Authentique
Retour 14 jours
Interfacez vos Microcontrôleurs en Toute Sécurité avec le TXS0108E
Le Module Convertisseur de Niveau Logique TXS0108E est la solution incontournable pour connecter des périphériques fonctionnant à des tensions différentes. Idéal pour marier un microcontrôleur 5V (comme un Arduino Uno) avec des capteurs ou modules modernes en 3,3V (Raspberry Pi, ESP32, STM32), il assure une protection totale de vos composants.
Points Forts du Convertisseur 8 Canaux
- Bidirectionnel Automatique : Grâce à la puce intelligente TXS0108E, le module détecte automatiquement le sens du signal. Aucune broche de direction (DIR) n'est nécessaire, simplifiant votre code et votre câblage.
- Haute Performance : Supporte des vitesses de transfert allant jusqu'à 110 Mbps en mode Push-Pull, parfait pour les communications rapides.
- Polyvalence Totale : Avec ses 8 canaux indépendants, il gère simultanément plusieurs protocoles comme l'I2C, le SPI, l'UART ou le 1-Wire.
- Compatibilité Étendue : Accepte une large plage de tensions (VCCA 1.2V-3.6V et VCCB 1.65V-5.5V), couvrant presque tous les standards logiques.
Applications Types
- Adaptation de signaux entre Arduino (5V) et modules WiFi/Bluetooth (3.3V).
- Protection des GPIO du Raspberry Pi lors de l'utilisation de capteurs 5V.
- Gestion de bus de données complets grâce aux 8 broches parallèles.
- Prototypage rapide sur breadboard avec son pas standard de 2.54 mm.
Caractéristiques Techniques
| Puce | TXS0108E (Texas Instruments) |
| Canaux | 8 (Bidirectionnels) |
| Tension Côté A (VCCA) | 1.2V à 3.6V (Basse tension) |
| Tension Côté B (VCCB) | 1.65V à 5.5V (Haute tension) |
| Vitesse Max | 110 Mbps (Push-Pull) / 1.2 Mbps (Open-Drain) |
| Protections | ESD intégrée |
| Contrôle | Broche OE (Output Enable) active à l'état haut |
Guide d'Utilisation Rapide
Pour garantir le bon fonctionnement de votre convertisseur, respectez ces règles simples :
- Connectez toujours la tension la plus basse sur VCCA et la plus haute sur VCCB.
- Assurez-vous de relier les masses (GND) des deux systèmes à la broche GND du module.
- La broche OE doit être reliée à VCCA pour activer les sorties. Si elle est tirée à la masse, les sorties passent en haute impédance (désactivées).
