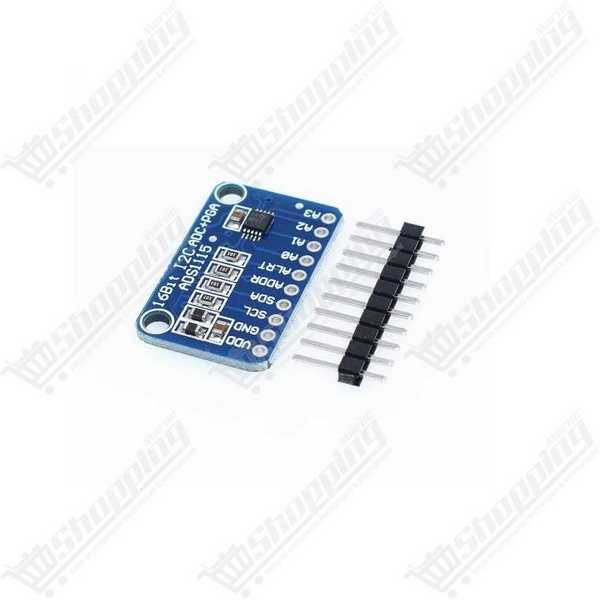

Module ADS1115 Convertisseur ADC 16 bits 4 Canaux I2C

Maîtrisez la Précision Analogique avec le Module ADS1115

Votre Raspberry Pi est aveugle aux capteurs analogiques ? L'ADC intégré de votre ESP8266 manque de fiabilité ? Le Module ADS1115 est la solution d'ingénierie par excellence pour combler le fossé entre le monde réel et votre logique numérique. Ce n'est pas simplement un convertisseur ; c'est une mise à niveau majeure qui transforme votre microcontrôleur en un instrument de mesure quasi-scientifique. Grâce à sa résolution exceptionnelle de 16 bits, il permet de détecter des variations de signal infimes que les convertisseurs standards (10 bits) ignorent totalement. Que ce soit pour de l'instrumentation portable ou de la surveillance précise, ce module I2C est la clé pour des données fiables.

Points Forts Techniques du Convertisseur ADS1115

• Haute Résolution 16 Bits : Offre une précision nettement supérieure aux ADC natifs des Arduinos, idéale pour les capteurs sensibles.
• Amplificateur de Gain Programmable (PGA) : Un atout majeur qui permet d'amplifier les signaux très faibles (jusqu'à x16) pour mesurer des tensions aussi basses que ±256 mV avec exactitude.
• Interface I2C Flexible : Communication simple via 2 fils avec 4 adresses sélectionnables (de 0x48 à 0x4B), permettant de connecter jusqu'à 4 modules sur le même bus.
• Multiplexeur 4 Canaux : Configurez-le selon vos besoins en 4 entrées asymétriques (Single-ended) ou 2 entrées différentielles pour éliminer le bruit électrique.
• Vitesse Ajustable : Taux d'échantillonnage programmable allant de 8 à 860 échantillons/seconde, pour équilibrer vitesse et stabilité du signal.

Applications et Usages du ADS1115 dans vos Projets

• Extension pour Raspberry Pi : Ajoutez enfin des "yeux" analogiques à votre RPi pour lire des potentiomètres, des joysticks ou des capteurs de lumière.
• Instrumentation de Précision : Parfait pour lire des ponts de Wheatstone, des jauges de contrainte (load cells) ou des thermocouples nécessitant une lecture différentielle.
• Surveillance de Batterie : Mesurez avec précision la tension et la décharge de vos accumulateurs LiPo ou Plomb (avec pont diviseur).
• Détection de Seuils : Utilisez le comparateur programmable pour déclencher une alerte système sans solliciter le processeur central en continu.

Fiche Technique Détaillée : Module ADS1115

Commander le Module ADS1115 au Maroc

Ne laissez pas l'imprécision gâcher vos données. Commandez dès aujourd'hui votre Module ADS1115 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif et un stock disponible immédiatement pour vos prototypages urgents et vos projets éducatifs. Passez au niveau supérieur de l'électronique numérique maintenant.

FAQ : Résolution des Problèmes Courants sur le ADS1115

Quelle est la tension maximale que je peux mesurer sur les entrées analogiques ?

Attention : La tension sur les canaux (A0-A3) ne doit jamais excéder la tension d'alimentation (VDD) du module + 0,3V. Si vous alimentez le module en 3.3V, n'y injectez pas 5V. Pour des tensions plus élevées (comme une batterie 12V), l'utilisation d'un pont diviseur de tension est impérative pour protéger la puce.

Pourquoi mon module n'est-il pas détecté sur le bus I2C ou renvoie-t-il une adresse aléatoire ?

La broche ADDR ne doit pas flotter. Elle définit l'adresse I2C. Connectez-la à la masse (GND) pour l'adresse 0x48 par défaut. Vérifiez également que la tension VDD correspond aux niveaux logiques de votre microcontrôleur (ex: 3.3V pour un Raspberry Pi).

Pourquoi la valeur maximale lue est-elle de 32767 et non 65535 pour un ADC 16 bits ?

Le ADS1115 utilise un format 16 bits signé. En mode asymétrique (lecture simple), un bit est réservé au signe (+/-), ce qui laisse 15 bits pour la valeur positive, soit une plage de 0 à 32767. La plage complète est exploitée en mode différentiel.

Puis-je mesurer des signaux différentiels et simples simultanément sur le même module ?

Oui, grâce au multiplexeur d'entrée. Vous pouvez configurer votre code pour lire A0-A1 en différentiel, puis changer instantanément la configuration pour lire A2 par rapport à la masse. Tout se gère dynamiquement via la bibliothèque logicielle.

Pourquoi mon script reste-t-il bloqué à l'initialisation (fonction begin) ?

C'est symptomatique d'un échec I2C. Vérifiez vos connexions SDA/SCL et assurez-vous de la présence de résistances de pull-up adéquates. Des câbles trop longs (plus de 30 cm) peuvent également créer des interférences bloquantes.

Comment améliorer la précision des mesures pour de très faibles tensions ?

Exploitez le PGA (Programmable Gain Amplifier). En ajustant le gain via le code (par exemple pour une plage de ±0.256V), vous étendez la résolution sur votre petit signal. Pensez aussi à réduire la vitesse d'échantillonnage pour minimiser le bruit.
