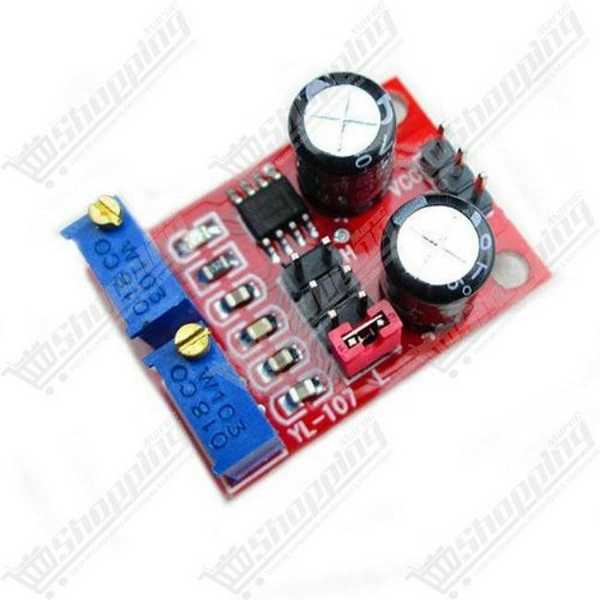

Module générateur d'impulsions NE555 à fréquence et rapport cyclique réglables
Générez des ondes carrées précises avec ce module NE555 ajustable, idéal pour vos projets électroniques et PWM.
- Circuit intégré NE555 haute stabilité
- Fréquence réglable de 1 Hz à 200 kHz
- Rapport cyclique ajustable de 1% à 99%
- Alimentation large plage 5V à 15V DC
- Indicateurs LED pour l'état et la sortie
Contrôle Total de Vos Signaux avec le Module NE555
Ce module générateur d'impulsions basé sur la célèbre puce NE555 est l'outil indispensable pour tout électronicien ou maker. Il permet de générer des signaux d'onde carrée et rectangulaire avec une grande flexibilité. Que ce soit pour piloter un moteur pas à pas, tester des circuits ou fournir une horloge à un microcontrôleur, ce module offre un réglage précis de la fréquence et du rapport cyclique via des potentiomètres dédiés.
Points Forts et Fonctionnalités
- Large Plage de Fréquence : Couvrez tous vos besoins de 1 Hz à 200 kHz. Le module dispose de 4 gammes sélectionnables par cavalier (jumper) pour passer facilement de la basse (LF) à la haute fréquence (HF).
- Rapport Cyclique Ajustable : Modifiez la largeur d'impulsion (Duty Cycle) de 1% à 99%, idéal pour la modulation PWM (vitesse moteur, luminosité LED).
- Alimentation Flexible : Compatible avec une tension d'entrée de 5V à 15V DC, il s'intègre facilement à la plupart des projets Arduino ou robotiques.
- Indicateurs Visuels : Équipé de LEDs pour confirmer l'alimentation et visualiser l'état de la sortie (clignotement visible en basse fréquence).
Applications Types
- Génération de signaux d'horloge pour circuits numériques.
- Pilotage de drivers pour moteurs pas à pas.
- Modulation de largeur d'impulsion (PWM) pour varier l'intensité lumineuse ou la vitesse de rotation.
- Banc de test et expérimentation en laboratoire.
Spécifications Techniques Détaillées
| Caractéristique | Détail |
|---|---|
| Circuit Intégré | NE555 |
| Tension d'alimentation | 5V à 15V DC (Fonctionne dès 4.5V) |
| Courant de sortie | ~15mA (à 5V) / ~35mA (à 12V) |
| Amplitude de sortie | 4.2V à 11.4V V-PP (Selon VCC) |
| Plage de Fréquence | 1 Hz ~ 200 kHz (4 gammes) |
| Réglage du Cycle (Duty) | 1% à 99% |
| Dimensions | 31 mm x 22 mm |
FAQ : Module NE555

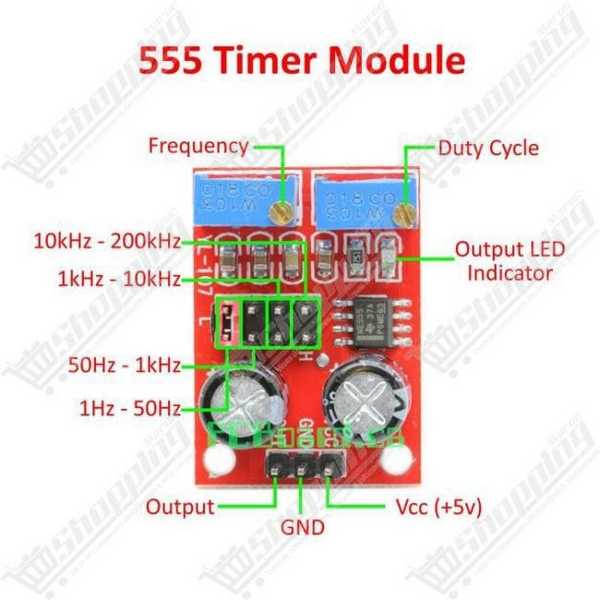

Comment changer la plage de fréquence ?Utilisez le cavalier (jumper) sur la carte pour sélectionner l'une des 4 plages : LF (1-50Hz), IF (50Hz-1kHz), HF1 (1kHz-10kHz) ou HF2 (10kHz-200kHz).
Puis-je l'utiliser directement avec un Arduino ?Oui, mais attention à la tension. Si vous alimentez le module en 12V, le signal de sortie sera de 12V, ce qui peut endommager un Arduino. Alimentez le module en 5V pour une compatibilité directe.
