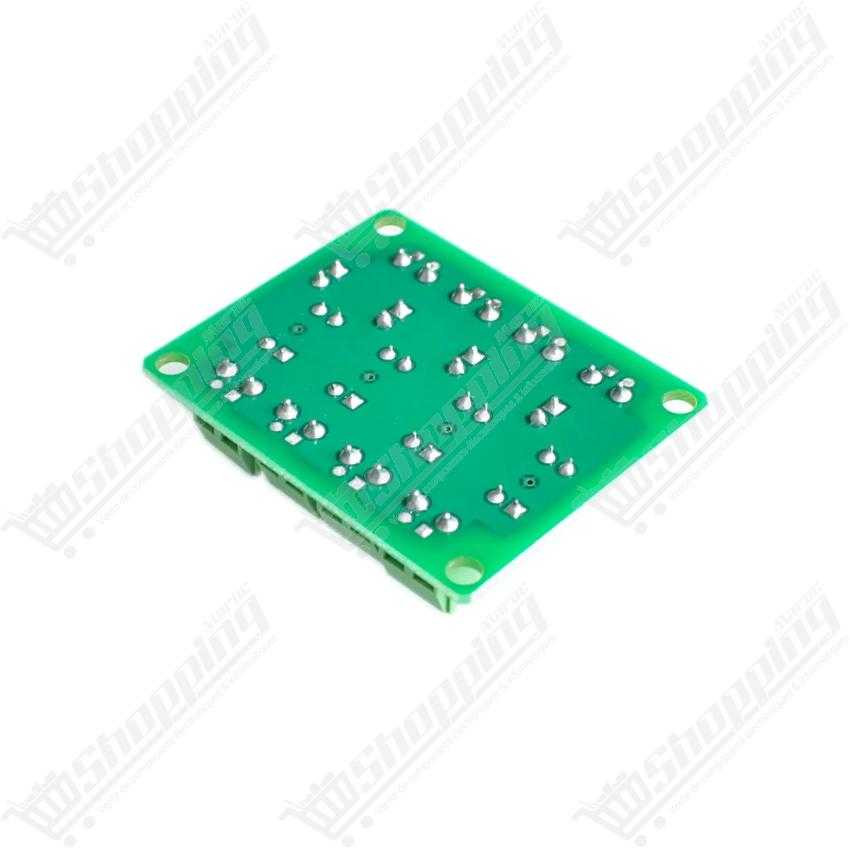

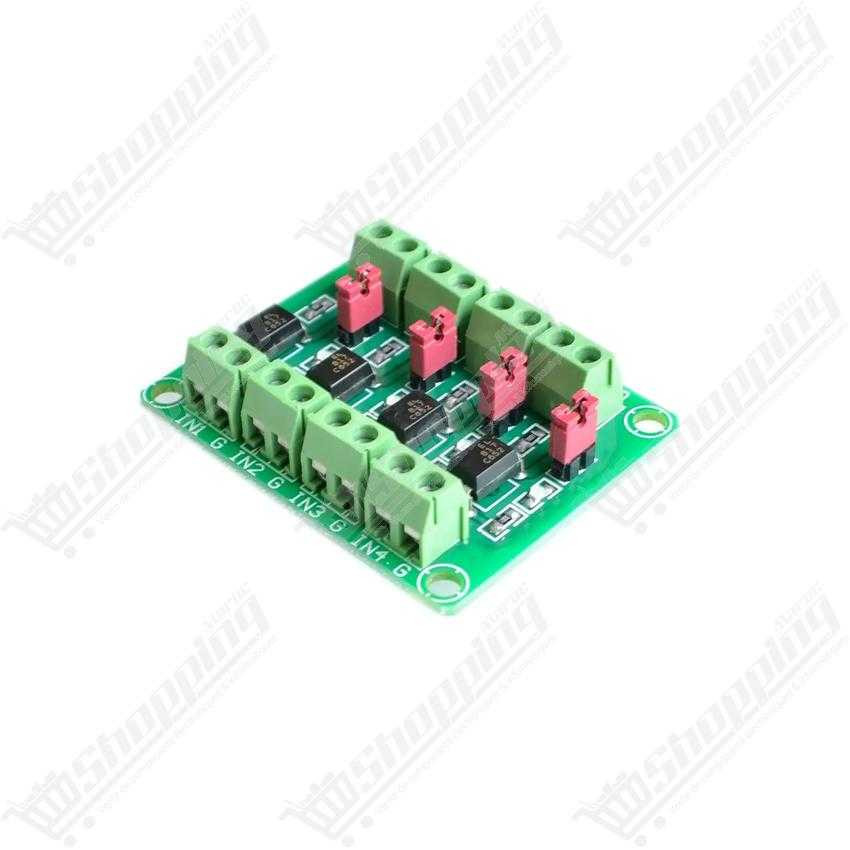

Module d'isolation optocoupleur 4 canaux PC817
Module d'isolation optique 4 canaux PC817 pour la protection des circuits et la conversion de niveaux de tension.
- Isolation galvanique : 5000 Vrms (Puce PC817)
- Tension d'entrée : 3,6 V à 24 V DC
- Tension de sortie : 3,6 V à 30 V DC
- Courant de sortie max : 50 mA
- Fréquence de commutation : < 4 kHz
Protection Ultime pour vos Circuits : Module d'Isolation Optocoupleur 4 Canaux PC817
Avez-vous déjà senti cette odeur d'électronique brûlée après avoir connecté un moteur à votre microcontrôleur ? Ne laissez plus les pics de tension détruire vos projets coûteux. Le module d'isolation optocoupleur à 4 canaux PC817 agit comme un véritable garde du corps numérique pour vos cartes de développement. En créant une barrière infranchissable entre la partie commande (basse tension) et la partie puissance, il assure que les interférences et les surtensions restent de l'autre côté du mur. Que vous utilisiez un Arduino, un Raspberry Pi ou un automate programmable, ce module est la solution indispensable pour une intégration système fiable, propre et sécurisée.
Performance Technique de la Carte d'Isolation PC817
- Isolation Galvanique Totale : Grâce à la puce PC817, bénéficiez d'une séparation physique assurant une tension d'isolation allant jusqu'à 5000 Vrms. Vos circuits logiques sont intouchables.
- Polyvalence à 4 Voies : Gérez jusqu'à 4 signaux indépendants simultanément. Idéal pour contrôler plusieurs actionneurs ou lire plusieurs capteurs bruyants sans interférence croisée.
- Large Plage de Tension : Le port d'entrée accepte une tension de commande flexible de 3,6 V à 24 V DC, rendant ce module compatible avec la quasi-totalité des sources logiques modernes.
- Indicateurs Visuels Intégrés : Le diagnostic devient un jeu d'enfant grâce aux LED d'état présentes sur chaque canal, vous confirmant instantanément l'activité du signal.
- Configuration de Masse Flexible : Un système de cavalier (jumper) intelligent vous permet de choisir entre une masse commune ou une isolation des masses stricte pour une suppression maximale du bruit.
Applications Concrètes et Solutions avec l'Optocoupleur PC817
- Conversion de Niveaux Logiques : Interfacez facilement un capteur industriel 24 V avec un microcontrôleur fonctionnant en 3,3 V ou 5 V sans risque.
- Suppression du Bruit Électrique : Éliminez les parasites générés par les moteurs, les solénoïdes et les relais qui pourraient faire planter votre processeur.
- Protection des Entrées/Sorties : Sécurisez les ports GPIO fragiles de votre Raspberry Pi contre les retours de courant accidentels.
- Interface Automate (PLC) : Adaptez les signaux pour les systèmes d'automatisation industrielle nécessitant une robustesse accrue.
Fiche Technique Détaillée : Module PC817 4 Canaux
| Spécification | Valeur / Détail |
|---|---|
| Puce Optocoupleur | PC817 (4 unités) |
| Tension d'entrée (Signal) | 3,6 V à 24 V DC |
| Tension de sortie (Charge) | 3,6 V à 30 V DC |
| Courant Collecteur Max (Ic) | 50 mA |
| Tension d'Isolation | 5000 Vrms (5 kV) |
| Fréquence de Commutation | < 4 kHz (Signaux lents/moyens) |
| Temps de Réponse | Montée : 4 µs / Descente : 18 µs |
| Température de fonctionnement | -30 °C à +100 °C |
| Dimensions | 48,2 mm x 38,3 mm x 12 mm |
Commander le Module d'Isolation PC817 au Maroc
Ne prenez plus de risques avec vos installations électriques. Commandez dès aujourd'hui votre carte d'isolation optocoupleur PC817 et bénéficiez d'une livraison rapide partout au Maroc. Nous proposons ce composant essentiel à un prix compétitif avec une disponibilité immédiate en stock. Sécurisez vos montages dès maintenant !
FAQ : Tout savoir sur l'Isolation Optique PC817
Quel est le niveau de tension supporté en entrée et en sortie ?
En entrée, le module est très tolérant et accepte des signaux de 3,6 V à 24 V. En sortie, bien que la puce PC817 puisse théoriquement tenir jusqu'à 80 V, ce module est optimisé pour adapter des signaux vers des niveaux logiques (3,3 V / 5 V) ou piloter de petites charges inférieures à 50 mA.
Pourquoi l'isolation galvanique ne semble pas fonctionner lors de mes tests ?
Attention au piège classique ! L'isolation n'est effective que si les masses (GND) de l'entrée et de la sortie sont strictement séparées. Si vous reliez les deux masses ensemble, vous créez un pont électrique qui annule la protection optique contre les surtensions.
Puis-je utiliser ce module pour l'I2C ou le SPI ?
Non, ce n'est pas recommandé. Le PC817 est un optocoupleur relativement lent avec une fréquence de coupure autour de 80 kHz (et < 4 kHz pour une commutation propre sur ce module). Il est parfait pour du PWM basse fréquence ou des boutons, mais il déformera les données rapides comme l'I2C.
Le module inverse-t-il le signal de sortie ?
Oui. La sortie est en configuration "Open-Collector" et généralement tirée vers la masse lorsque l'optocoupleur s'active. Un signal HAUT en entrée donnera donc un signal BAS en sortie. Cette inversion logique se gère très simplement dans votre code.
Puis-je piloter directement un moteur avec la sortie ?
Absolument pas directement. Le courant max est de 50 mA, ce qui est insuffisant pour un moteur. Utilisez ce module comme étage intermédiaire pour piloter un composant de puissance comme un transistor MOSFET ou un gros relais.
Pourquoi ma tension de sortie est-elle instable ?
C'est souvent une question de courant d'entrée. À cause du Rapport de Transfert de Courant (CTR), si la LED interne ne reçoit pas assez de courant (visez 10-20 mA), le phototransistor ne saturera pas complètement, entraînant une tension de sortie "flottante".
