Optocoupleur PC817 Sharp DIP-4
Assurez une isolation galvanique totale 5000V pour vos projets électroniques avec cet optocoupleur fiable et robuste.
- Tension d'isolation : 5 000 Vrms
- Tension collecteur-émetteur : 80 V
- Format standard : DIP-4 traversant
- Courant de collecteur : 50 mA
- Protection idéale pour microcontrôleurs
Économisez en achetant plus
Le prix baisse automatiquement selon la quantité
Vous économisez 5,00 DH
Vous économisez 50,00 DH
Vous économisez 150,00 DH
Isolation Galvanique Absolue avec l'Optocoupleur PC817
Le Sharp PC817 est le garde du corps indispensable pour vos projets électroniques. Ce photocoupleur assure une barrière de sécurité infranchissable en utilisant la lumière infrarouge pour transmettre des signaux, bloquant ainsi les pics de tension dangereux. C'est la solution idéale pour garantir une isolation électrique complète entre votre logique de commande basse tension (Arduino, ESP32) et les charges de puissance (relais, moteurs, alimentations).
Performance et Sécurité du PC817 Sharp
- Protection Haute Tension : Offre une tension d'isolation exceptionnelle de 5 000 Vrms, certifiée UL, pour une sécurité totale de vos circuits.
- Large Plage de Fonctionnement : Supporte une tension collecteur-émetteur (Vceo) allant jusqu'à 80 V, bien supérieur aux standards 30V.
- Compatibilité Universelle : Format DIP-4 standard, parfait pour les breadboards et le montage traversant sur PCB.
- Efficacité Énergétique : Courant de commande (Ic) de 50 mA, compatible avec la plupart des I/O numériques.
- Fiabilité Thermique : Fonctionne de -30 °C à +100 °C, adapté aux environnements exigeants.
Applications Types du Photocoupleur PC817
- Pilotage de Relais : Activez des relais 12V/24V sans retour de courant inductif vers le processeur.
- Alimentations à Découpage (SMPS) : Indispensable pour le feedback de régulation et l'isolation secteur.
- Suppression de Bruit : Élimine les boucles de masse (ground loops) dans les transmissions de signaux.
- Conversion de Niveaux : Interfacez des capteurs 24V avec des microcontrôleurs 3.3V ou 5V.
Fiche Technique Détaillée : Sharp PC817
| Caractéristique | Spécification |
|---|---|
| Type de Boîtier | DIP-4 |
| Tension d'Isolation (Viso) | 5 000 Vrms (min) |
| Tension VCEO (Max) | 80 V |
| Courant Collecteur (Ic) | 50 mA |
| CTR (Current Transfer Ratio) | 50 % à 600 % |
| Tension directe LED (Vf) | Typique 1,2 V (Max 1,4 V) |
| Temps de réponse | 4 μs à 18 μs |
| Fréquence de coupure | 80 kHz |

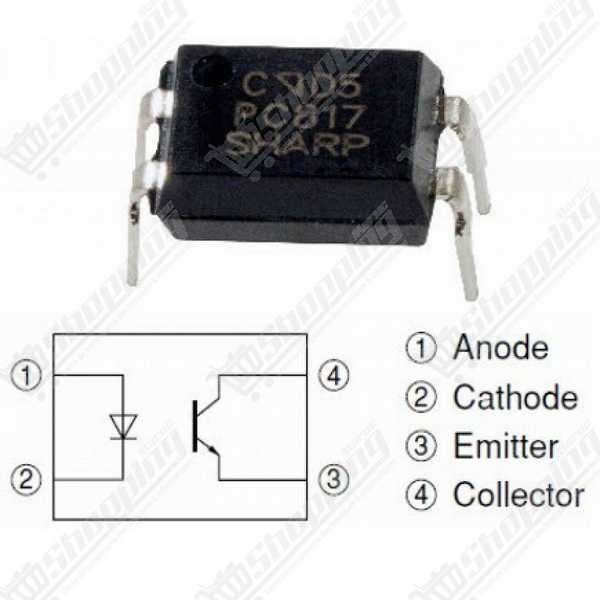

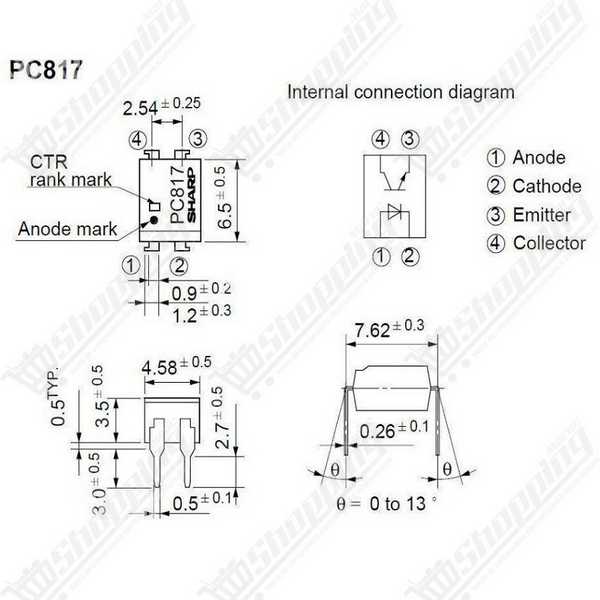

Brochage (Pinout)
Le PC817 dispose de 4 broches faciles à identifier :
- Pin 1 (Anode) : Entrée positive (+) de la LED IR.
- Pin 2 (Cathode) : Entrée négative (-) de la LED IR.
- Pin 3 (Émetteur) : Sortie émetteur du phototransistor.
- Pin 4 (Collecteur) : Sortie collecteur du phototransistor.
FAQ : Utilisation du PC817
Quelle résistance pour l'entrée LED avec Arduino (5V) ?
Pour un courant d'environ 15-20mA, utilisez une résistance de 220 ohms ou 330 ohms en série avec la broche 1 (Anode). Formule : R = (5V - 1.2V) / 0.015A.
Le PC817 est-il assez rapide pour du PWM ?
Avec une fréquence de coupure de 80 kHz et un temps de réponse de 18 μs, il convient pour du PWM basse fréquence (ex: contrôle moteur simple). Pour des communications de données rapides, privilégiez un optocoupleur haute vitesse.
Comment tester le PC817 ?
En mode diode sur votre multimètre, vous devriez lire environ 1.2V entre les pins 1 et 2. La résistance entre 3 et 4 doit être infinie au repos et devenir très faible lorsque la LED (1-2) est alimentée.
