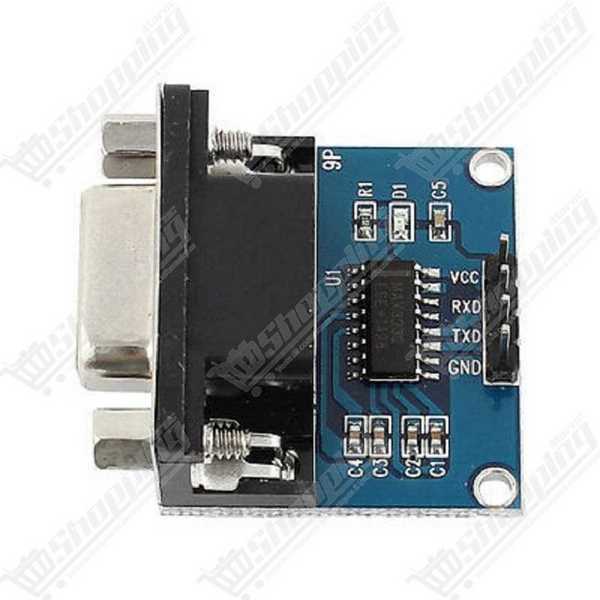

Module convertisseur RS232 vers TTL MAX3232 avec connecteur DB9
Interfacez vos périphériques série RS232 avec vos microcontrôleurs grâce à ce convertisseur MAX3232 fiable et compact.
- Puce MAX3232 pour conversion bidirectionnelle stable
- Compatible tensions logiques 3.3V et 5V
- Connecteur DB9 femelle standard intégré
- Vitesse de transmission jusqu'à 250 kbps
- Idéal pour Arduino, Raspberry Pi et STM32
Interfacez vos Projets avec le Convertisseur RS232 vers TTL MAX3232
Besoin de relier l'ancien monde industriel aux microcontrôleurs modernes ? Ne prenez pas le risque de griller vos circuits ! Le Module Convertisseur RS232 vers TTL basé sur la puce MAX3232 est la solution de sécurité indispensable pour vos communications série. Contrairement aux anciens adaptateurs, ce module agit comme un traducteur de tension intelligent, comblant le fossé entre les tensions élevées (±12V) du standard RS232 et la logique délicate (TTL 3.3V ou 5V) de vos cartes de développement. Que vous fassiez du débogage, de la maintenance industrielle ou de la mise à jour de firmware, ce module assure une transmission de données fiable, rapide et sécurisée.
Performance et Atouts du Module Série MAX3232
- Polyvalence Totale : Grâce à la puce MAX3232, ce module est compatible aussi bien avec les systèmes 3.3V (Raspberry Pi, STM32, ESP32) qu'avec les systèmes 5V (Arduino Uno, AVR), sans besoin de conversion logique supplémentaire.
- Vitesse de Transmission : Supporte des taux de transfert allant jusqu'à 250 kbps, garantissant une fluidité parfaite pour le débogage et le transfert de données.
- Interface Robuste : Équipé d'un connecteur DB9 standard pour le côté RS232 et de broches headers pour une connexion directe sur breadboard côté TTL.
- Protection Intégrée : Conception sécurisée incluant une protection contre les décharges électrostatiques (ESD) jusqu'à ±15 kV sur les lignes RS232.
- Efficacité Énergétique : Consommation ultra-faible de seulement 0,3 mA à vide, idéal pour les systèmes embarqués alimentés par batterie.
Applications Pratiques du Convertisseur RS232-TTL
- Sauvetage de Matériel : Récupération ("unbricking") de routeurs, lecteurs DVD ou disques durs via le port série console.
- Industrie 4.0 : Communication entre des automates programmables (API/PLC) utilisant le protocole RS232 et des microcontrôleurs modernes pour la remontée de données (IoT).
- Développement Embarqué : Débogage et programmation de microcontrôleurs ne disposant pas de port USB natif, directement depuis le port série d'un PC.
- Domotique DIY : Interfaçage de vieux périphériques série (balances, lecteurs de codes-barres) avec un Arduino ou un Raspberry Pi.
Fiche Technique Détaillée : Adaptateur MAX3232
| Caractéristique | Spécification |
|---|---|
| Puce Contrôleur | MAX3232 (Double Transmetteur/Récepteur) |
| Tension d'Alimentation (VCC) | 3.0V à 5.5V DC |
| Niveaux Logiques TTL | Compatible 3.3V et 5V |
| Connectique RS232 | Port DB9 (Femelle) |
| Connectique TTL | Header 4 broches (VCC, GND, RX, TX) |
| Température de Fonctionnement | -40°C à +85°C (Grade Industriel) |
| Dimensions | Env. 33 mm x 32 mm |
Commander votre Module RS232 vers TTL au Maroc
Optimisez vos interfaces de communication dès aujourd'hui. Commandez votre convertisseur MAX3232 directement sur notre site et bénéficiez d'un matériel fiable pour tous vos projets d'électronique. Nous assurons une livraison rapide partout au Maroc et garantissons le meilleur rapport qualité/prix du marché. Stock disponible immédiatement pour accompagner vos prototypes et réparations.
FAQ : Questions Fréquentes sur le Module MAX3232
Q1: Le module peut-il être utilisé aussi bien en 3,3V qu'en 5V ?
Oui, c'est la grande force du MAX3232 par rapport au classique MAX232. Il fonctionne parfaitement sur une plage de 3,0V à 5,5V, ce qui le rend universel pour Arduino (5V) comme pour Raspberry Pi ou STM32 (3,3V).
Q2: Pourquoi les données reçues sont-elles illisibles ou composées de caractères étranges ?
C'est souvent un problème de synchronisation. Vérifiez que la vitesse de transmission (baud rate) est identique dans votre code et sur le périphérique. Assurez-vous aussi d'avoir croisé les lignes (RX du module sur TX du microcontrôleur) et que les masses (GND) sont bien connectées ensemble.
Q3: Puis-je brancher directement les broches du connecteur DB9 sur mon microcontrôleur sans passer par la puce ?
Absolument pas ! Les tensions RS232 peuvent atteindre ±13V, ce qui est fatal pour un microcontrôleur fonctionnant en 5V ou 3,3V. La puce MAX3232 est justement là pour convertir ces hautes tensions en signaux TTL sécurisés.
Q4: Quelle est la différence entre un câble "droit" et un câble "croisé" pour ce module ?
Pour une connexion à un PC, un câble droit suffit généralement. Si vous reliez deux modules entre eux, un croisement TX/RX est nécessaire. Vérifiez toujours si votre connecteur DB9 est mâle ou femelle pour déterminer le type de câblage requis (DTE ou DCE).
Q5: Pourquoi la puce MAX3232 chauffe-t-elle de manière excessive dès le branchement ?
Une surchauffe immédiate signale généralement une inversion de polarité (VCC/GND inversés) ou une tension supérieure à 5,5V. Débranchez immédiatement pour éviter la destruction du composant.
Q6: Le module nécessite-t-il une bibliothèque logicielle spécifique pour fonctionner avec Arduino ?
Non, le module est "transparent" pour le logiciel. Il effectue une conversion matérielle pure. Utilisez simplement les commandes standards comme Serial.begin() et Serial.print().
