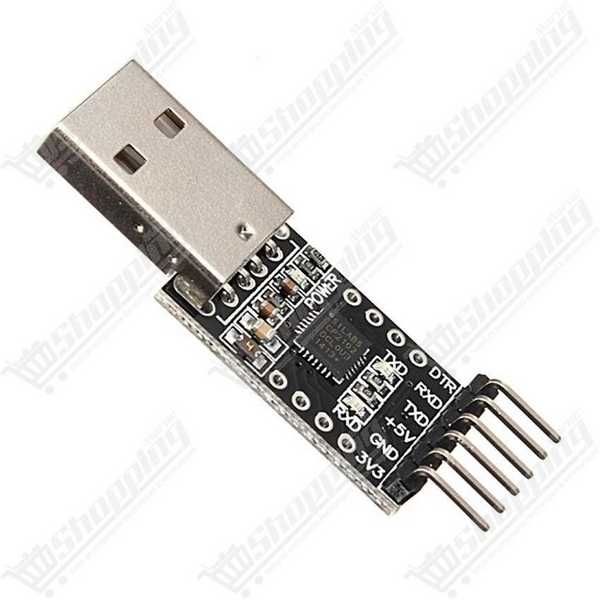

Module Convertisseur USB vers TTL UART CP2102 6 broches
Convertisseur USB vers série TTL performant basé sur la puce CP2102 pour programmer vos microcontrôleurs facilement.
- Puce Silicon Labs CP2102 authentique et stable
- Double sortie tension 3.3V et 5V DC
- Broche DTR pour auto-reset Arduino
- Fusible de protection 500mA intégré
- Indicateurs LED pour TX, RX et Power
Transformez votre Port USB en Passerelle UART avec le CP2102
Oubliez les problèmes de connexion et les pilotes instables. Le Programmateur CP2102 est la solution de référence pour établir une communication série fiable entre votre ordinateur et vos projets électroniques. Que vous cherchiez à déboguer un ESP8266, à programmer un Arduino Pro Mini ou à communiquer avec un microcontrôleur STM32, ce module basé sur la puce originale Silicon Labs assure une transmission de données fluide. C'est l'outil indispensable pour tout maker exigeant une interface USB vers TTL robuste.
Atouts Techniques du Convertisseur CP2102 6 Broches
- Cœur Silicon Labs : Équipé du chipset CP2102 authentique, garantissant une stabilité des pilotes et une reconnaissance immédiate par l'OS.
- Double Tension de Sortie : Flexibilité totale avec des sorties dédiées en 3.3V et 5V DC pour alimenter divers types de cartes.
- Sécurité Maximale : Intègre un fusible à auto-récupération de 500 mA, protégeant efficacement le port USB de votre PC contre les courts-circuits.
- Performance USB 2.0 : Supporte la norme pleine vitesse à 12 Mbps et des débits en bauds allant de 300 bps à 1 Mbps.
- Auto-Reset Intégré : La broche DTR permet la réinitialisation automatique, simplifiant radicalement le téléversement de croquis Arduino.
- Diagnostic Visuel : Comprend 3 indicateurs LED (Alimentation, TXD, RXD) pour visualiser instantanément l'état du trafic de données.
Applications Concrètes : Que faire avec ce module USB-TTL ?
- Programmation Arduino : Idéal pour les cartes dépourvues de port USB intégré comme l'Arduino Pro Mini.
- Développement IoT : Flashage de firmware pour les modules Wi-Fi ESP8266 et ESP32.
- Réparation Électronique : Débriquage de routeurs ou box TV via le port console série (UART).
- Débogage Série : Visualisation des données de capteurs en temps réel sur le moniteur série.
Fiche Technique Détaillée : Programmateur CP2102
| Caractéristique | Spécification |
|---|---|
| Chipset | Silicon Labs CP2102 |
| Tension Logique | TTL (Compatible 3.3V/5V) |
| Sorties Alimentation | 3.3V et 5V |
| Courant Max (5V) | 500 mA (Fusible intégré) |
| Vitesse (Baud Rate) | 300 bps à 1 Mbps |
| Connectique | USB 2.0 Type A Mâle / Connecteur 6 broches |
| Compatibilité OS | Windows (XP à 11), Mac OS, Linux, Android |
| Température de service | -40°C à +85°C |
| Dimensions | 41 mm x 15 mm x 5 mm |
Commander le Module CP2102 au Maroc
Ne laissez pas un adaptateur défaillant ralentir votre innovation. Commandez dès maintenant votre Programmateur CP2102 USB vers TTL et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité, testé et disponible immédiatement en stock au meilleur prix compétitif du marché. Optimisez votre atelier dès aujourd'hui !
FAQ : Résolution de problèmes et Usage du CP2102
Q1: Où trouver les pilotes pour le CP2102 ?
Les pilotes VCP (Virtual COM Port) sont disponibles sur le site officiel de Silicon Labs. Sous Windows 10 et 11, ils s'installent généralement automatiquement. Pour Mac OS et Linux, les pilotes sont souvent natifs ou faciles à installer.
Q2: Comment brancher le module à mon microcontrôleur ?
La règle d'or est le croisement TX/RX : connectez le TX du CP2102 au RX de votre cible, et le RX du CP2102 au TX de votre cible. Reliez impérativement les masses (GND) ensemble.
Q3: Puis-je alimenter un ESP8266 avec ce module ?
Oui, pour la programmation de base. Cependant, le régulateur 3.3V interne a ses limites. Si votre ESP consomme beaucoup de courant (pics Wi-Fi), une alimentation externe dédiée (avec masse commune) est recommandée pour éviter les instabilités.
Q4: À quoi sert la broche DTR ?
La broche DTR (Data Terminal Ready) permet d'envoyer un signal de réinitialisation. Connectée à la broche Reset (ou GRN) d'un Arduino Pro Mini, elle permet à l'IDE de redémarrer la carte automatiquement pour uploader le code sans action manuelle.
