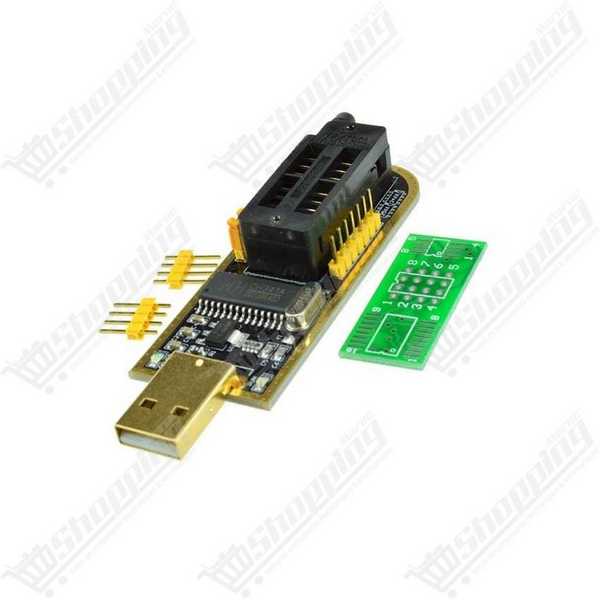

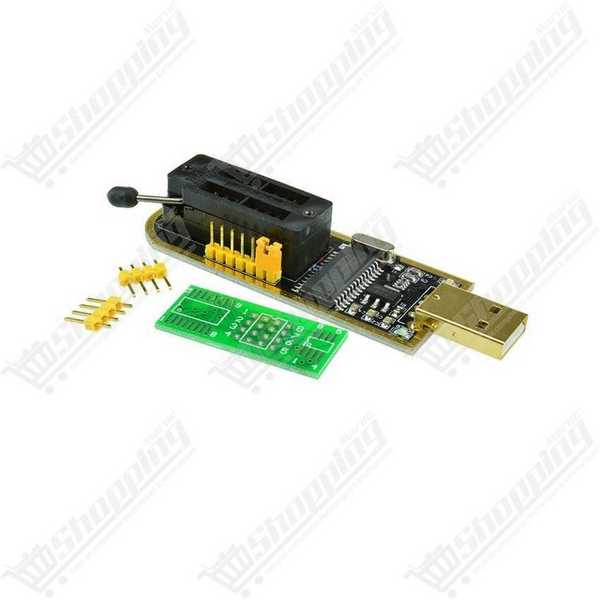

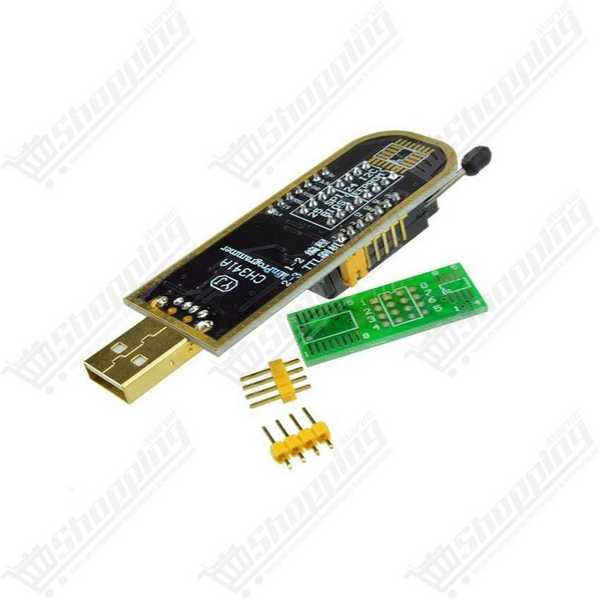

Programmateur USB CH341A pour EEPROM et Flash SPI BIOS
Outil de programmation USB pour puces EEPROM et Flash SPI, idéal pour réparation BIOS et débogage électronique.
- Supporte EEPROM Série 24 et Flash SPI Série 25.
- Interface USB 2.0 haute vitesse avec puce CH341A.
- Fonction convertisseur USB vers TTL intégrée.
- Socket ZIF 16 broches pour insertion facile.
- Compatible Windows et Linux (Flashrom).
Ressuscitez vos Appareils Électroniques avec le Programmateur USB CH341A
Vous avez un ordinateur portable "briqué" après une mise à jour ratée du BIOS ? Votre routeur Wi-Fi ne répond plus ? Ne jetez pas votre matériel. Le Programmateur USB CH341A est l'outil indispensable de tout atelier de réparation électronique au Maroc. Conçu pour intervenir directement au cœur du système, ce dispositif compact permet la lecture, l'écriture et la sauvegarde des mémoires EEPROM I2C (Série 24) et Flash SPI (Série 25) avec une efficacité redoutable. C'est la solution économique et technique préférée des professionnels pour débloquer des cartes mères, reprogrammer des puces BIOS corrompues ou développer des projets IoT via son mode USB vers TTL.
Architecture Technique et Puissance du Module CH341A
- Cœur performant : Basé sur la puce WCH CH341A, reconnue pour sa fiabilité et sa compatibilité étendue avec les pilotes Windows et Linux.
- Interface Ultra-Rapide : Connexion via USB 2.0 haute vitesse permettant des taux de transfert d'environ 2 à 3 Mo/min pour l'écriture et l'effacement.
- Connectivité Polyvalente : Équipé d'un support ZIF à 16 broches (Zero Insertion Force) pour accueillir sans effort les composants DIP, et compatible avec les adaptateurs pour puces SOP8 et SOP16.
- Double Mode de Fonctionnement : Un cavalier (jumper) permet de basculer instantanément entre le mode Programmateur (SPI/I2C) et le mode Série (UART TTL) pour le débogage.
- Sécurité Intégrée : Dispose d'un fusible réarmable protégeant le port USB de votre ordinateur contre les courts-circuits accidentels.
Pourquoi utiliser ce Programmateur de BIOS et EEPROM ?
- Réparation de Cartes Mères PC : Indispensable pour flasher un BIOS corrompu (marques Winbond, MXIC, etc.) lorsque l'ordinateur ne démarre plus (écran noir).
- Maintenance de Réseaux : Permet de "débriquer" des routeurs, modems ou décodeurs TV en réécrivant directement le firmware sur la puce Flash.
- Automobile et Industrie : Idéal pour la manipulation des données kilométriques ou la reprogrammation d'ECU utilisant des EEPROM série 24C.
- Développement Électronique : Sert d'interface USB vers TTL pour programmer des microcontrôleurs comme les séries STC ou pour lire les logs de console série.
Fiche Technique Détaillée : Module CH341A Black Edition
| Spécification | Détails Techniques |
|---|---|
| Alimentation | 5V via Port USB (Sorties disponibles 3.3V et 5V) |
| Compatibilité Puces | Série 24 (I2C EEPROM), Série 25 (SPI Flash BIOS) |
| Vitesse Quartz | 12 MHz |
| Régulateur Tension | Type AMS1117-3.3 intégré |
| Interface Physique | Socket ZIF 16 pins + Connecteur SPI dédié (CS, CLK, MOSI, MISO) |
| Dimensions | 70 mm x 27 mm |
| Logiciels Supportés | NeoProgrammer, AsProgrammer, Flashrom, CH341A Programmer |
Commander votre Programmateur CH341A au Maroc
Équipez votre laboratoire avec le standard de l'industrie pour la programmation de mémoires. Nous assurons un stock disponible immédiatement pour ce Programmateur CH341A. Profitez d'un prix compétitif et d'une livraison rapide partout au Maroc (Casablanca, Rabat, Tanger, Marrakech, etc.). Ne laissez plus un BIOS défaillant stopper votre productivité.
FAQ : Résolution de Problèmes et Astuces pour le CH341A
Q1: Le CH341A risque-t-il d'endommager mes puces 3,3V (Note Critique) ?
Attention : C'est un point technique crucial. Bien que le VCC fournisse du 3,3V, les lignes de données (MOSI, CLK, CS) des versions "Black Edition" standard envoient souvent des signaux logiques en 5V. Pour des puces très sensibles, une modification matérielle (le "Volt Mod" sur la patte 28) est recommandée pour abaisser les niveaux logiques et éviter tout dommage à long terme.
Q2: Comment flasher une puce BIOS 1,8V (ex: ordinateurs récents) ?
N'essayez jamais de flasher directement une puce 1,8V sur ce programmateur. Vous détruiriez le composant. Vous devez impérativement insérer un adaptateur de niveau logique 1,8V entre le programmateur et la puce (souvent vendu séparément).
Q3: Quel logiciel est recommandé pour Windows 10/11 ?
Le logiciel officiel est souvent daté. Nos experts recommandent l'utilisation de NeoProgrammer ou AsProgrammer. Ils sont gratuits, supportent une bibliothèque de puces beaucoup plus vaste et gèrent mieux les temps d'écriture. Sous Linux, l'outil en ligne de commande flashrom reste la référence absolue.
Q4: J'utilise une pince SOIC8 sur la carte mère mais la puce n'est pas détectée. Pourquoi ?
C'est un problème d'alimentation parasite. Le programmateur tente d'alimenter non seulement la puce, mais tout le circuit 3,3V de la carte mère, ce qui n'est pas suffisant. Pour réussir une programmation In-Circuit, assurez-vous que la pince fait un contact parfait (nettoyez les pattes à l'alcool) ou, idéalement, dessoudez la puce pour la placer directement sur le support ZIF.
Q5: Mon logiciel affiche "IC Not Responding" ou des ID "FF FF FF". Que faire ?
Cela signale une mauvaise connexion physique. Vérifiez l'alignement : la broche 1 de la puce (marquée par un point) doit correspondre au levier du support ZIF (côté poignée). Si vous utilisez une pince, vérifiez qu'elle "mord" bien les contacts. Assurez-vous aussi que le cavalier de mode est bien positionné sur les broches 1-2 (Mode Programmateur).
