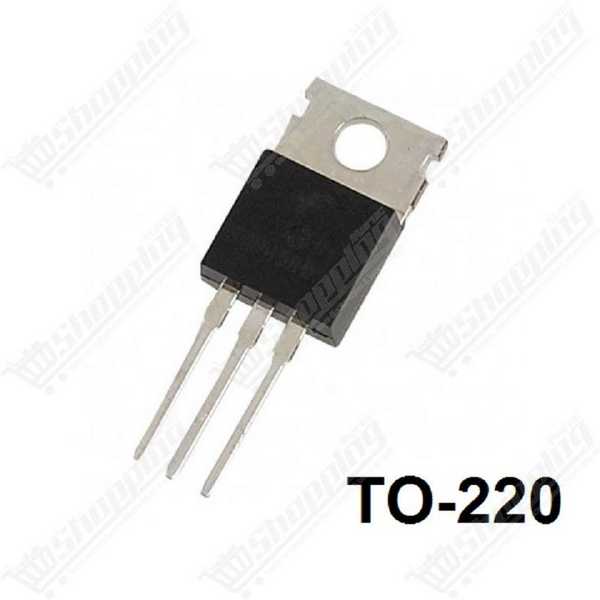

Régulateur de tension LM1117 3.3V TO-220
Régulateur de tension linéaire LDO LM1117 3.3V 800mA en boîtier TO-220 pour une alimentation fiable.
- Tension de sortie : 3.3 V fixe (±1%)
- Courant de sortie max : 800 mA
- Boîtier : TO-220 (dissipation thermique optimale)
- Faible chute de tension (Dropout) : 1.2 V
- Protection thermique et limitation de courant
La solution stable pour vos alimentations 3.3V : LM1117 LDO
Le Régulateur LM1117 3.3V est le composant indispensable pour garantir une alimentation propre et stable à vos circuits électroniques sensibles. De type LDO (Low Dropout), il se distingue par sa capacité à maintenir une tension de sortie précise de 3.3V même avec une tension d'entrée peu élevée. Son format TO-220 est particulièrement apprécié pour sa robustesse et sa facilité d'intégration sur dissipateur thermique, assurant une fiabilité supérieure pour vos projets de prototypage et applications industrielles.
Caractéristiques techniques et performances
- Tension Stabilisée : Fournit une sortie fixe de 3.3V avec une précision de ±1%, idéale pour la logique TTL/CMOS moderne.
- Courant Robuste : Supporte un courant de sortie jusqu'à 800 mA (avec pointes possibles à 1A selon variantes), suffisant pour alimenter des microcontrôleurs et capteurs.
- Faible Perte : Une tension de chute (Dropout Voltage) typique de seulement 1.2V à pleine charge.
- Sécurité Active : Intègre des circuits de protection contre les surintensités et une coupure thermique automatique en cas de surchauffe.
- Qualité du Signal : Excellent taux de réjection (PSRR) jusqu'à 75 dB, filtrant efficacement les bruits de l'alimentation.
Applications recommandées
- Microcontrôleurs : Alimentation des cartes ESP8266, ESP32 ou logique 3.3V Arduino.
- Conversion de Tension : Abaissement efficace depuis une source 5V (USB) ou 9V/12V vers 3.3V.
- Systèmes sur Batterie : Optimisé pour les équipements portables grâce à sa faible consommation au repos (5mA).
- Réparation et Maintenance : Remplacement standard pour les circuits de régulation défaillants.
Spécifications Détaillées : LM1117-3.3
| Paramètre | Valeur |
|---|---|
| Tension de Sortie | 3.3 V (Fixe) |
| Tension d'Entrée Max | 15 V |
| Courant Max | 800 mA |
| Dropout Voltage | 1.2 V @ 800mA |
| Boîtier | TO-220 (3 broches) |
| Température Opératoire | 0 °C à 125 °C |
Questions Fréquentes (FAQ)
Quel est le brochage du LM1117 en TO-220 ?
Le brochage standard, vue de face (inscriptions visibles), est le suivant :
1. GND (Masse)
2. Vout (Sortie 3.3V)
3. Vin (Entrée)
Notez que la languette métallique (Tab) est reliée à la broche centrale (Vout).
Dois-je utiliser des condensateurs avec ce régulateur ?
Oui, impérativement. Pour garantir la stabilité de la boucle de régulation et éviter les oscillations, il est recommandé de placer un condensateur au tantale d'au moins 10 µF en sortie, au plus près des broches.
Le régulateur chauffe-t-il beaucoup ?
Cela dépend de votre application. Le LM1117 est un régulateur linéaire qui dissipe l'excédent de tension en chaleur. Si la différence entre l'entrée (Vin) et la sortie (3.3V) est grande et que le courant est élevé, un dissipateur thermique vissé sur le boîtier TO-220 sera nécessaire pour éviter la coupure thermique.
