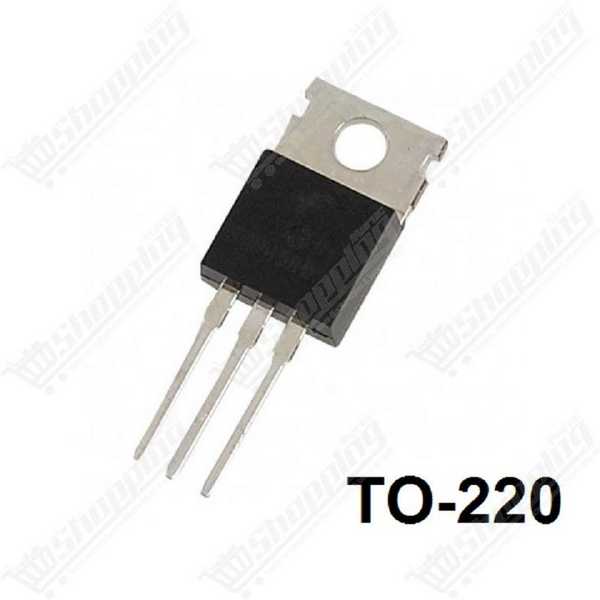

Régulateur de tension LM7815 15V 1.5A TO-220
Régulateur linéaire positif délivrant une tension fixe stable de 15V pour vos montages électroniques exigeants.
- Tension de sortie fixe : +15V DC
- Courant de sortie max : 1.5 A
- Boîtier : TO-220 robuste
- Protection thermique et surcharge intégrée
- Haute stabilité pour circuits audio
Une Stabilité Infaillible avec le Régulateur de Tension LM7815
Vos circuits analogiques souffrent de parasites ou de fluctuations de puissance ? Ne laissez pas une alimentation instable compromettre la précision de vos projets. Le LM7815 est la solution standard de l'industrie pour garantir une tension positive fixe et ultra-propre. Conçu pour les ingénieurs et les passionnés exigeants, ce régulateur monolithique transforme une entrée variable en une sortie linéaire de 15V parfaitement lisse. Grâce à ses protections internes robustes, il pardonne les erreurs de manipulation et assure une longévité exceptionnelle à vos montages, qu'il s'agisse d'amplification audio ou de contrôle industriel.
Caractéristiques de Performance du Régulateur LM7815
- Régulation de précision : Délivre une tension de sortie fixe de +15V avec une tolérance stricte de ±4%, idéale pour les composants sensibles.
- Puissance disponible : Capable de fournir un courant de sortie allant jusqu'à 1,5 A (avec un refroidissement adéquat), suffisant pour piloter la plupart des cartes électroniques.
- Protection intégrale : Intègre une limitation de courant interne et un arrêt thermique automatique, rendant le composant quasi indestructible en cas de surcharge.
- Architecture robuste : Boîtier TO-220 standard facilitant le montage sur dissipateur thermique pour une gestion optimale de la température.
- Filtrage efficace : Offre une excellente réjection du ronflement (jusqu'à 70 dB), éliminant le bruit résiduel de l'alimentation secteur.
Pourquoi Intégrer le LM7815 dans vos Projets Électroniques ?
- Alimentation d'Amplificateurs Opérationnels : Créez le rail positif parfait pour vos AOPs dans les circuits audio et de mesure.
- Alimentations Symétriques : Combinez-le avec son complémentaire, le LM7915, pour obtenir une alimentation double (+15V / -15V) essentielle en hi-fi.
- Régulation Locale : Stabilisez la tension directement sur vos cartes de circuits imprimés (PCB) pour éviter les chutes de tension dues aux longs câbles.
- Sécurité des Circuits Logiques : Protégez vos microcontrôleurs et capteurs industriels fonctionnant en 15V contre les surtensions fatales en entrée (jusqu'à 35V DC).
Fiche Technique Détaillée : Régulateur LM7815
| Paramètre | Valeur Spécifique |
|---|---|
| Type de Composant | Régulateur de tension linéaire positif |
| Tension de Sortie (Vout) | +15V DC (Fixe) |
| Tension d'Entrée Min (Vin) | 17.5V (Vin doit être > Vout + 2V) |
| Tension d'Entrée Max | 35V DC |
| Courant de Sortie Max | 1.5 A |
| Chute de Tension (Dropout) | ~2.0V |
| Type de Boîtier | TO-220 (Traversant) |
| Température de Jonction | 0°C à +125°C |
Commander le LM7815 au Maroc
Optez pour la fiabilité et la disponibilité immédiate. Commandez votre régulateur LM7815 chez nous et bénéficiez d'un prix compétitif introuvable ailleurs. Nous assurons une livraison rapide partout au Maroc, de Casablanca à Tanger en passant par Marrakech. Stock garanti pour vos prototypes unitaires comme pour vos petites séries de production.
FAQ : Questions Fréquentes sur l'Utilisation du LM7815
Quelle est la tension d'entrée minimale pour avoir 15V en sortie ?
Pour assurer une régulation stable, le LM7815 nécessite une tension d'entrée minimale d'environ 17,5V. Cette marge de sécurité de 2,5V (Dropout voltage) est indispensable pour que le régulateur fonctionne correctement.
Pourquoi mon LM7815 chauffe-t-il excessivement ?
La chauffe est normale car c'est un régulateur linéaire qui dissipe l'excès de tension en chaleur. La puissance dissipée est égale à (Vin - 15V) × Courant. Si cette valeur dépasse 1 Watt, vous devez impérativement fixer un dissipateur thermique sur le boîtier TO-220 pour éviter l'activation de la protection thermique.
Quels condensateurs faut-il ajouter au circuit ?
Pour éviter les oscillations parasites, placez un condensateur céramique de 0,33 µF à l'entrée et un de 0,1 µF à la sortie. Ils doivent être soudés au plus près des broches du régulateur.
Comment identifier le brochage (Pinout) ?
En regardant le composant de face (inscriptions visibles, pattes vers le bas), la broche de gauche est l'Entrée (Input), la broche centrale est la Masse (GND), et la broche de droite est la Sortie (Output 15V).
Puis-je monter un LM7815 et un LM7915 sur le même radiateur ?
Oui, mais attention au court-circuit ! La semelle métallique du LM7815 est à la masse, tandis que celle du LM7915 est à l'entrée (tension négative). Vous devez utiliser un kit d'isolation (mica + canon isolant) pour les monter sur un dissipateur commun.
Comment protéger le régulateur contre les retours de courant ?
Si votre charge capacitive est importante en sortie, ajoutez une diode de protection (comme une 1N4002) en parallèle inverse (Anode sur Sortie, Cathode sur Entrée). Cela évite que les condensateurs ne se déchargent à travers le régulateur lors de la mise hors tension.
