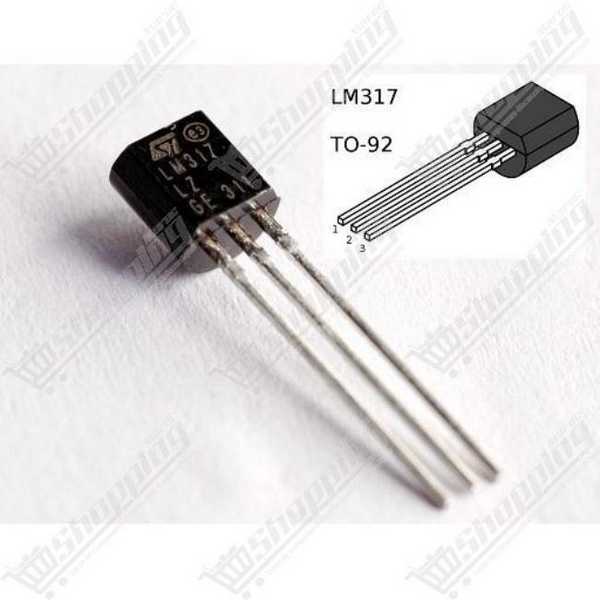

Régulateur de tension ajustable LM317L TO-92
Régulateur de tension linéaire ajustable LM317L en boîtier TO-92, compact et précis pour vos montages électroniques.
- Tension sortie : 1,2 V à 37 V
- Courant max : 100 mA
- Boîtier : TO-92 (3 broches)
- Protection thermique intégrée
- Type : Linéaire positif ajustable
Flexibilité Ultime : Le Régulateur de Tension Ajustable LM317L
Besoin d'une tension sur-mesure pour vos circuits miniatures ? Ne laissez pas les régulateurs à tension fixe limiter votre créativité. Le LM317L en boîtier TO-92 est la solution compacte et polyvalente par excellence. Contrairement aux régulateurs standards (comme la série 78xx), ce composant vous offre une liberté totale : il transforme une tension d'entrée instable en une sortie parfaitement ajustable de 1,2 V à 37 V. C'est l'outil indispensable pour tout électronicien au Maroc souhaitant concevoir des alimentations précises ou remplacer des composants introuvables, le tout dans un format aussi discret qu'un simple transistor.
Caractéristiques Techniques et Performance du LM317L
- Ajustabilité Précise : Oubliez les valeurs figées. Avec seulement deux résistances externes, configurez votre tension de sortie entre 1,2 V et 37 V selon vos besoins exacts.
- Format Compact TO-92 : Idéal pour les PCBs denses, ce boîtier occupe un espace minimal tout en offrant les performances d'un régulateur linéaire robuste.
- Protection Intégrée : Vos circuits sont en sécurité grâce à une limitation interne du courant de court-circuit et une protection contre la surcharge thermique.
- Courant Adapté : Spécifiquement conçu pour la petite électronique, il délivre un courant de sortie maximal de 100 mA, parfait pour les capteurs, microcontrôleurs et signaux logiques.
- Qualité du Signal : Profitez d'une tension propre avec un taux de rejet de l'ondulation de 80 dB, essentiel pour les applications audio ou sensibles au bruit.
Applications Concrètes du Régulateur LM317 Maroc
- Alimentations de Laboratoire Miniatures : Créez une source de tension variable portable pour tester vos composants à différentes tensions.
- Pilote de LED à Courant Constant : En configuration régulateur de courant, le LM317L assure une luminosité stable pour vos LEDs, indépendamment des variations de tension d'entrée.
- Chargeurs de Batterie Faible Puissance : Conception de circuits de charge lente et précise pour petites batteries NiMH ou Li-Ion.
- Remplacement Universel : Dépannez rapidement un appareil nécessitant une tension exotique (ex: 9.5V ou 3.3V) sans attendre une pièce spécifique.
Fiche Technique Détaillée : LM317 (Version L / TO-92)
| Spécification | Valeur / Détail |
|---|---|
| Type de Composant | Régulateur de tension linéaire positif ajustable |
| Boîtier | TO-92 (Format plastique 3 broches) |
| Tension de Sortie (Vout) | Ajustable de 1,2 V à 37 V |
| Courant de Sortie Max (Iout) | 100 mA |
| Différentiel Vin - Vout Max | 40 V |
| Tension de Référence (Vref) | 1,25 V (Typique) |
| Température de Fonctionnement | 0°C à +125°C |
| Brochage (Vue de face) | 1: ADJ (Ajustement) | 2: VOUT | 3: VIN |
Commander le LM317L au Maroc
Ne cherchez plus, la précision est à portée de main. Commandez dès aujourd'hui votre lot de LM317L TO-92 et bénéficiez d'un composant fiable pour tous vos prototypes. Nous assurons une livraison rapide partout au Maroc à un prix compétitif. Stock disponible immédiatement pour donner vie à vos projets électroniques sans délai.
FAQ : Questions Fréquentes sur le LM317L TO-92
Q : Quelle est la différence majeure entre le LM317T et ce LM317L ?
R : La différence réside dans la puissance. Le modèle "L" présenté ici est en boîtier TO-92 et gère un courant maximal de 100 mA. Le modèle "T" (TO-220), plus gros, peut gérer jusqu'à 1,5 A. N'utilisez pas le LM317L pour des moteurs puissants, réservez-le pour la commande et les petits signaux.
Q : Mon LM317L chauffe-t-il beaucoup ?
R : Le petit boîtier TO-92 dissipe mal la chaleur (max 600 mW). Attention au calcul : Puissance = (Vin - Vout) × Courant. Si vous abaissez 12V à 5V (différence de 7V) en tirant 100 mA, vous dissipez 0,7 W, ce qui fera surchauffer et couper le composant. Gardez le différentiel de tension faible ou le courant bas.
Q : Pourquoi ma tension de sortie est-elle plus élevée que prévu à vide ?
R : C'est normal. Le LM317 nécessite un courant de charge minimal (environ 1,5 mA à 5 mA) pour réguler correctement. Assurez-vous d'utiliser une résistance de réglage (entre Vout et Adj) de 240 Ω maximum pour garantir ce courant de fuite nécessaire.
Q : Puis-je remplacer un 78L05 par un LM317L ?
R : Oui, électriquement c'est possible en ajoutant les résistances de réglage. ATTENTION CEPENDANT AU BROCHAGE : Le 78L05 est souvent câblé "Sortie-Masse-Entrée", alors que le LM317L est "Ajustement-Sortie-Entrée". Vérifiez toujours la datasheet avant de souder !
Q : Des condensateurs sont-ils nécessaires ?
R : Fortement recommandés. Placez un condensateur de 0,1 µF à l'entrée (si l'alimentation est loin) et un de 1 µF à la sortie (tantale ou électrolytique) pour éviter les oscillations et assurer une réponse stable.
