Régulateur de tension AMS1117 5.0V 1A SOT-223
Régulateur de tension linéaire LDO 5V 1A en boîtier SOT-223 pour stabiliser l'alimentation de vos circuits électroniques.
- Tension de sortie fixe : 5.0V
- Courant de sortie max : 1 A
- Faible chute de tension (LDO)
- Boîtier SOT-223 montage en surface
- Protection thermique et limitation de courant
Stabilité et Performance avec le Régulateur AMS1117-5.0V
Assurez une alimentation fiable à vos projets électroniques grâce au AMS1117-5.0V. Ce régulateur de tension linéaire à faible chute (LDO) est l'élément indispensable pour convertir une tension d'entrée variable en un 5V parfaitement stable. Conçu pour les makers et les ingénieurs, son format compact SOT-223 permet une intégration facile sur vos circuits imprimés (PCB), garantissant le bon fonctionnement de vos microcontrôleurs et capteurs sensibles.
Caractéristiques Techniques du AMS1117 5V
- Tension de Sortie : Fixe à 5,0 V avec une précision typique de ±1%.
- Courant Puissant : Fournit jusqu'à 1 A de courant de sortie (avec dissipation thermique adaptée).
- Low Dropout (LDO) : Chute de tension minimale de 1,1 V à 1,3 V pour une efficacité accrue.
- Sécurité Intégrée : Dispose d'une limitation de courant et d'une protection thermique (arrêt à 165°C).

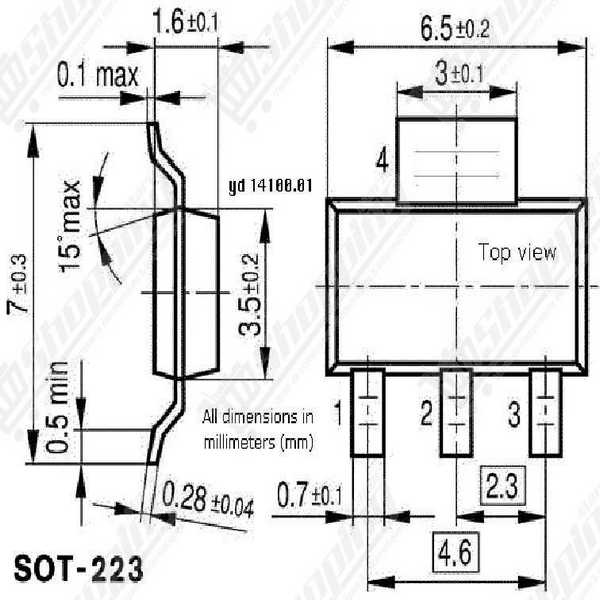

- Format SOT-223 : Boîtier CMS standard optimisé pour le montage en surface et le transfert thermique.
- Plage d'Entrée : Supporte jusqu'à 15 V (recommandé entre 6,5 V et 12 V).
Pourquoi utiliser ce Régulateur 5V LDO ?
- Alimentation Microcontrôleurs : La référence pour alimenter proprement les cartes Arduino, ESP8266 et ESP32.
- Conversion de Tension : Transforme efficacement une source 9V ou 12V en niveau logique 5V.
- Projets IoT : Sa faible consommation au repos (5 mA typique) est idéale pour les systèmes embarqués.
- Réparation et Maintenance : Composant de remplacement standard pour de nombreux appareils électroniques.
Fiche Technique : AMS1117-5.0
| Paramètre | Spécification |
|---|---|
| Tension de sortie | 5.0 V |
| Boîtier | SOT-223 (SMD) |
| Courant max | 1 A |
| Tension d'entrée recommandée | 6,5 V à 12 V |
| Dropout (Chute de tension) | 1,1 V - 1,3 V |
| Température de fonctionnement | -40 °C à +125 °C |
| PSRR | 60 dB à 72 dB |
Acheter le AMS1117-5.0V au Maroc
Optimisez vos montages électroniques dès maintenant. Commandez votre régulateur AMS1117-5.0V et profitez d'une livraison rapide partout au Maroc. Nous vous offrons des composants testés et fiables au meilleur prix, parfaits pour le prototypage rapide ou la production en série.
FAQ : Intégration du AMS1117 SOT-223
Q : Quelle tension d'entrée dois-je fournir pour avoir 5V ?
R : Le dropout étant d'environ 1,1V à 1,3V, il faut fournir au minimum 6,2 V à 6,5 V en entrée (Vin) pour garantir une sortie stable de 5V.
Q : Faut-il utiliser des condensateurs ?
R : Oui, c'est crucial pour la stabilité. Il est recommandé de placer un condensateur au tantale ou électrolytique de 10 µF à 22 µF sur la sortie (Vout).
Q : Le composant chauffe-t-il ?
R : Le format SOT-223 dissipe la chaleur via le PCB. Si la différence de tension (Vin - Vout) est grande ou le courant élevé, le régulateur chauffera. Assurez-vous d'avoir une zone de cuivre suffisante pour la dissipation.
Q : Quel est le brochage (Pinout) ?
R : De gauche à droite (vue de face) : 1 = GND, 2 = Vout (aussi relié à la languette), 3 = Vin.
