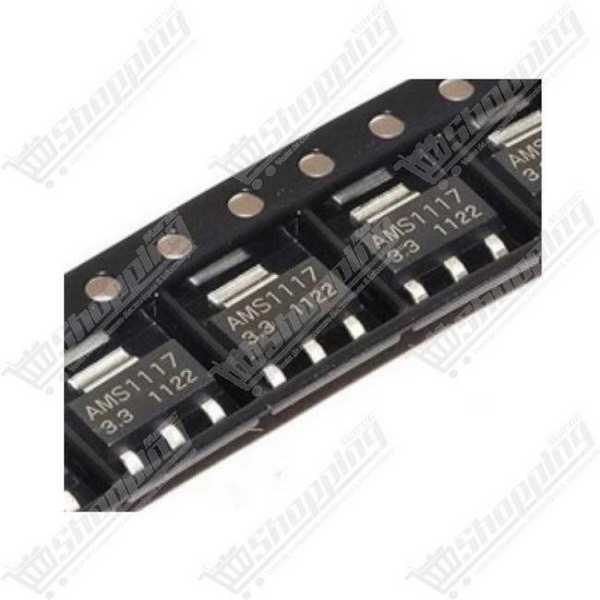

Régulateur de tension AMS1117 3.3V 1A SOT-223
Régulateur de tension linéaire LDO AMS1117 convertissant efficacement une entrée instable en sortie fixe de 3.3V 1A.
- Tension de sortie : 3.3V (Précision ±1.5%)
- Courant de sortie max : 1A
- Boîtier compact : SOT-223 CMS
- Faible chute de tension (LDO) : 1.1V
- Protection intégrée contre surchauffe
Stabilisez vos projets IoT avec le Régulateur AMS1117 3.3V
Vos microcontrôleurs redémarrent de manière aléatoire ? Vous cherchez à alimenter des composants 3.3V à partir d'une source 5V ou 9V sans encombrer votre PCB ? Le AMS1117-3.3 est la solution incontournable pour les électroniciens exigeants. Ce régulateur de tension linéaire à faible chute (LDO) transforme efficacement une tension d'entrée instable en une sortie fixe et précise de 3,3 V. Idéal pour les projets sensibles comme l'alimentation des modules ESP8266, STM32 ou les capteurs basse consommation, il assure une stabilité thermique et électrique là où les régulateurs classiques échouent.
Performance technique du régulateur LDO AMS1117
- Tension de sortie fixe : Délivre un voltage constant de 3,3 V avec une précision de ±1,5 %, crucial pour la logique TTL moderne.
- Courant de sortie robuste : Capable de fournir jusqu'à 1 A (sous conditions de dissipation thermique adéquates) pour alimenter vos circuits WiFi et Bluetooth.
- Faible Chute (Low Dropout) : Fonctionne avec une différence de tension minimale de seulement 1,1 V à 1,3 V, optimisant l'efficacité énergétique par rapport aux anciens régulateurs.
- Format Compact SOT-223 : Un boîtier CMS / SMD peu encombrant, parfait pour la miniaturisation de vos circuits imprimés.
- Sécurité Intégrée : Dispose d'une protection contre les surcharges thermiques et d'un limiteur de courant pour sauver votre circuit en cas de court-circuit accidentel.
Applications et intégration du AMS1117 dans vos circuits
- Alimentation Microcontrôleurs : La source d'énergie standard pour les cartes de développement basées sur ESP32, ESP8266 et les séries STM32.
- Conversion de niveau logique : Abaissez proprement une alimentation USB de 5 V vers du 3,3 V pour vos capteurs et périphériques.
- Réparation électronique : Composant de remplacement fréquent dans la gestion d'alimentation des cartes mères, routeurs et tablettes.
- Projets sur batterie : Idéal pour réguler la tension en sortie de packs batteries (nécessite Vin > 4.7V) vers une tension logique stable.
Fiche Technique Détaillée : AMS1117 3.3V SOT-223
| Spécification | Valeur |
|---|---|
| Type de Régulateur | Linéaire LDO (Low Dropout) |
| Tension de Sortie (Vout) | 3,3 V (Fixe) |
| Tension d'Entrée (Vin) | 4,75 V à 12 V (Recommandé) |
| Courant de Sortie Max | 1 A (Dépend de la dissipation) |
| Boîtier | SOT-223 (Montage en surface) |
| Température de Jonction | -40 °C à +125 °C |
| Brochage (Pinout) | 1: GND, 2: VOUT (+Tab), 3: VIN |
| Condensateur Recommandé | 22 µF (Tantale) en sortie |
Commander le AMS1117 3.3V au Maroc
Ne laissez pas une alimentation défaillante compromettre vos projets. Commandez dès maintenant votre lot de régulateurs AMS1117 3.3V et bénéficiez d'une livraison rapide partout au Maroc. Nos composants sont en stock, testés et proposés à un prix compétitif pour les makers, les étudiants et les professionnels de l'électronique.
FAQ : Tout savoir sur l'utilisation du AMS1117-3.3
Quelle est la tension d'entrée minimale pour avoir 3,3V en sortie ?
À cause de la tension de chute (dropout) de 1,1V à 1,3V, vous devez fournir une tension d'entrée (VIN) d'au moins 4,5V à 4,7V. Notez qu'une batterie Li-ion de 3,7V ne suffira pas pour ce régulateur.
Pourquoi mon régulateur AMS1117 chauffe-t-il beaucoup ?
C'est un régulateur linéaire qui dissipe l'excédent de tension en chaleur. Par exemple, convertir du 12V en 3,3V génère énormément de chaleur même à faible courant. Pour éviter la surchauffe du boîtier SOT-223, essayez de maintenir la tension d'entrée proche de 5V ou utilisez un dissipateur thermique (plan de cuivre sur le PCB).
Faut-il des condensateurs spécifiques pour ce régulateur ?
Oui, la stabilité est cruciale. Il est recommandé d'utiliser un condensateur au tantale de 22µF en sortie. Si vous utilisez des condensateurs céramiques (MLCC), leur résistance série (ESR) peut être trop faible et causer des oscillations ; ajoutez une résistance de 0,5Ω en série si nécessaire.

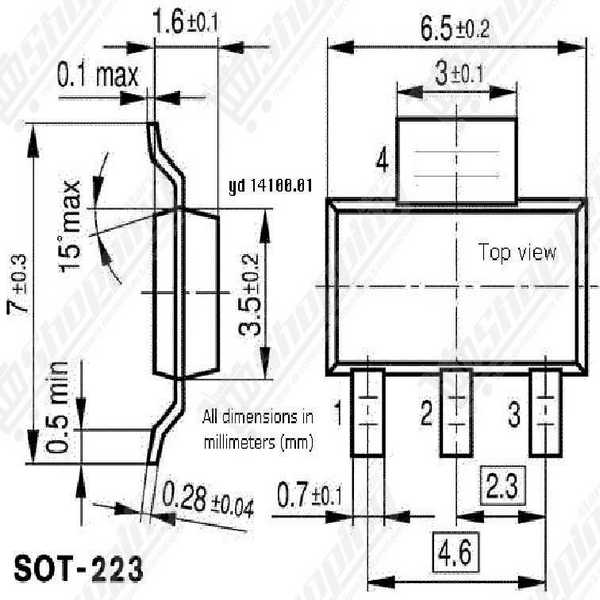

Quel est le brochage exact du boîtier SOT-223 ?
De gauche à droite (vue de dessus) : Broche 1 = GND, Broche 2 = VOUT, Broche 3 = VIN. Attention : La grande languette métallique (Tab) est connectée à la broche 2 (VOUT) et non à la masse !
Le régulateur peut-il vraiment fournir 1A en continu ?
Le 1 A est une limite maximale théorique. En pratique, sans refroidissement actif ou un PCB optimisé pour dissiper la chaleur, le courant utilisable est souvent limité autour de 200-300mA si la différence de tension entre l'entrée et la sortie est élevée.
