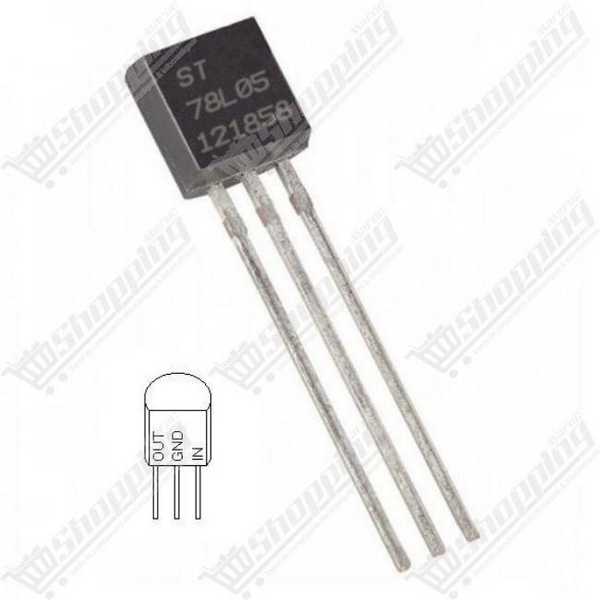

Régulateur de tension 78L05 5V 100mA TO-92
Régulateur de tension linéaire compact délivrant une sortie fixe de 5V stable pour vos circuits électroniques basse puissance.
- Tension de sortie : 5 V DC fixe
- Courant de sortie max : 100 mA
- Boîtier : TO-92 miniature
- Tension d'entrée : 7 V à 20 V DC
- Protection thermique et court-circuit
La précision du 5V dans un format miniature avec le 78L05
Le régulateur de tension 78L05 est la solution incontournable pour les projets électroniques exigeant une alimentation stable de 5 V sans l'encombrement des régulateurs de puissance classiques. Version basse consommation du célèbre LM7805, ce composant en boîtier TO-92 est spécialement conçu pour les applications nécessitant jusqu'à 100 mA, le rendant parfait pour les circuits logiques et les capteurs.
Caractéristiques Techniques Clés
- Compacité Maximale : Son boîtier TO-92 (plastique 3 broches) s'intègre facilement sur les PCB denses.
- Stabilité Exemplaire : Fournit une tension fixe de 5 V avec une tolérance précise de ±5 %.
- Plage d'Alimentation : Accepte une tension d'entrée de 7 V à 20 V DC.
- Protections Intégrées : Dispose d'une sécurité thermique (Thermal Shutdown) et d'une limitation de courant interne.
- Signal Propre : Excellente réjection de l'ondulation (jusqu'à 49 dB), idéale pour l'audio et la mesure.
Applications recommandées pour le 78L05
- Microcontrôleurs : Alimentation de puces type ATmega ou PIC en configuration autonome.
- Régulation Locale : Placement au plus près des composants sensibles pour éliminer le bruit de ligne.
- Capteurs : Fourniture d'une tension de référence stable pour capteurs analogiques.
- Remplacement : Alternative supérieure et plus sûre aux diodes Zener.
Spécifications Techniques
| Caractéristique | Détail |
|---|---|
| Type | Régulateur de tension positive fixe |
| Tension de sortie (Vout) | 5 V DC |
| Courant max (Iout) | 100 mA |
| Tension d'entrée (Vin) | 7 V à 20 V DC |
| Boîtier | TO-92 |
| Température de fonctionnement | 0°C à +125°C |
| Tension de décrochage (Dropout) | 1,7 V à 2,0 V |
FAQ : Bien utiliser votre régulateur 78L05
Quel est le brochage (pinout) du 78L05 ?
Attention, il diffère du 7805 standard ! Vu de face (côté plat), les broches sont : 1. Sortie (Vout), 2. Masse (GND), 3. Entrée (Vin).
Ai-je besoin de condensateurs ?
Oui, pour éviter les oscillations, il est fortement recommandé de placer un condensateur de 0,33 µF à l'entrée et de 0,1 µF à la sortie, au plus près du composant.
Puis-je l'utiliser pour piloter un moteur ?
Non, avec une limite de 100 mA, ce régulateur est destiné aux signaux et à la logique. Pour des moteurs ou des charges plus lourdes, optez pour le modèle 7805 classique (1A).
