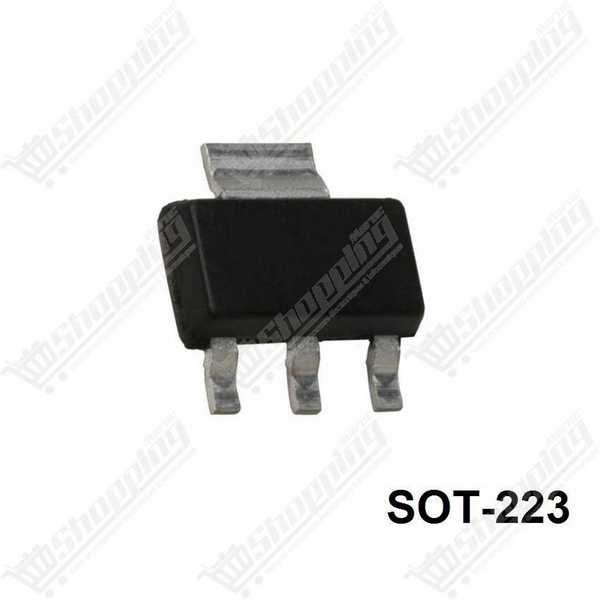

Régulateur de tension ajustable AMS1117 ADJ 1A SOT-223
Régulateur linéaire LDO ajustable SOT-223, délivrant jusqu'à 1A pour une alimentation précise de vos projets électroniques.
- Tension de sortie : Ajustable (1,25 V à 13,8 V)
- Courant de sortie max : 1 A

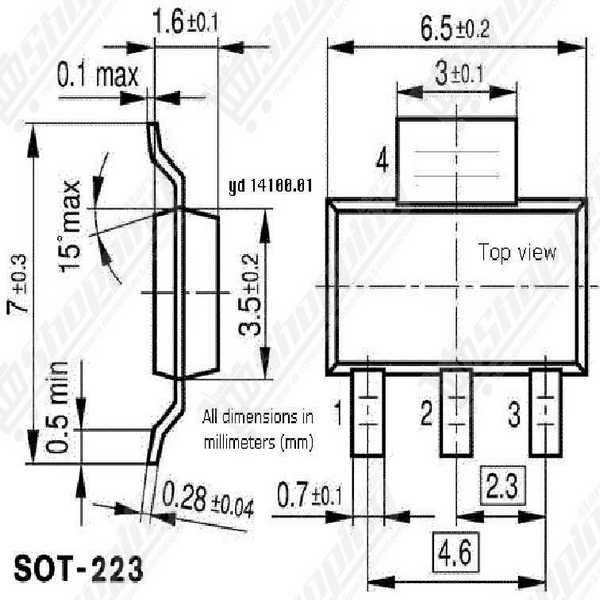

- Boîtier : SOT-223 (Montage surface)
- Protection : Thermique et limitation de courant
- Tension de décrochage (Dropout) : 1,1 V
Flexibilité Totale : Maîtrisez votre Alimentation avec le Régulateur AMS1117-ADJ
Fini les contraintes des tensions fixes comme le 3.3V ou le 5V. Avec le AMS1117-ADJ, c'est vous qui décidez. Ce régulateur de tension linéaire LDO (Low Dropout) est la solution de choix pour les ingénieurs et les makers au Maroc cherchant à adapter précisément l'énergie fournie à leurs composants sensibles. Grâce à son format compact SOT-223, il s'intègre parfaitement dans les conceptions modernes en montage de surface (SMD), offrant une stabilité exemplaire là où l'espace est compté. Que vous ayez besoin de calibrer une tension pour un capteur exotique ou de réparer une carte mère, ce composant est le caméléon de votre établi.
Performances Techniques du AMS1117-ADJ
- Puissance Maîtrisée : Capable de délivrer un courant de sortie continu jusqu'à 1 A, idéal pour alimenter la plupart des microcontrôleurs et petits périphériques.
- Ajustement Précis : Plage de tension de sortie entièrement configurable de 1,25 V à 13,8 V via un simple pont diviseur de deux résistances externes.
- Faible Chute de Tension : Opère avec un "Dropout" réduit de seulement 1,1 V à 1,3 V, maximisant l'efficacité énergétique par rapport aux régulateurs standards.
- Sécurité Intégrée : Dormez sur vos deux oreilles grâce à la limitation de courant et à la protection thermique qui coupe le circuit si la jonction dépasse 165 °C.
- Stabilité du Signal : Excellent rejet de l'ondulation (Ripple Rejection) allant jusqu'à 75 dB, assurant une ligne propre pour vos circuits analogiques ou numériques.
Pourquoi intégrer le Régulateur LDO AMS1117 dans vos projets ?
- Création d'alimentations variables : Concevez une petite alimentation de laboratoire miniature pour tester vos prototypes à différentes tensions.
- Réparation Électronique : Remplacez des régulateurs défectueux sur des cartes électroniques grand public ou industrielles où la tension spécifique n'est pas standard.
- Interface de Capteurs : Ajustez la tension d'alimentation pour correspondre exactement aux spécifications des capteurs biométriques ou environnementaux nécessitant des tensions non conventionnelles (ex: 2.8V ou 1.8V).
- Gestion de Batterie : Adaptez la tension d'une batterie Li-Po ou 12V pour alimenter des modules ESP32 ou Arduino en toute sécurité.
Fiche Technique Détaillée : AMS1117-ADJ
| Caractéristique | Valeur / Spécification |
|---|---|
| Type de Régulateur | Linéaire LDO (Ajustable) |
| Boîtier | SOT-223 (Montage en surface) |
| Tension d'Entrée Max | 15 V (12 V recommandé) |
| Plage de Sortie | 1,25 V - 13,8 V |
| Courant Max | 1 A |
| Tension de Référence (Vref) | 1,25 V (typique) |
| Température de fonctionnement | -40 °C à +125 °C |
Commander AMS1117-ADJ au Maroc
Ne laissez pas un manque de composants bloquer votre production. Commandez dès maintenant votre Régulateur de tension AMS1117-ADJ et profitez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif pour ce composant essentiel, disponible immédiatement en stock pour vos projets de prototypage ou de réparation.
FAQ : Questions Fréquentes sur le Régulateur LDO Ajustable
Comment calculer les résistances pour obtenir une tension de sortie spécifique ?
La tension de sortie est déterminée par la formule Vout = Vref * (1 + R2 / R1) où Vref est de 1,25V. En règle générale, on utilise une résistance fixe R1 (ex: 120 ohms) entre les broches OUT et ADJ, puis on ajuste R2 pour obtenir la tension souhaitée.
Pourquoi le régulateur AMS1117 surchauffe-t-il même avec un courant inférieur à 1A ?
En tant que régulateur linéaire, la puissance dissipée est égale à (Vin - Vout) * courant. Avec une tension d'entrée élevée (ex: 12V) pour une sortie basse (ex: 3,3V), la chaleur générée dépasse vite les capacités de dissipation du boîtier SOT-223 sans un large plan de cuivre pour agir comme dissipateur.
Pourquoi la tension de sortie est-elle instable ou présente-t-elle des oscillations ?
Le AMS1117 nécessite une bonne stabilité de la boucle de rétroaction. Il est recommandé d'utiliser un condensateur au tantale de 22 µF (ou électrolytique > 10µF) en sortie. Attention aux condensateurs céramiques à très faible ESR qui peuvent parfois causer des instabilités.
La languette métallique (TAB) du boîtier peut-elle être reliée à la masse ?
Non ! Sur le AMS1117, la languette métallique est reliée électriquement à la broche de sortie (Vout - Broche 2). La relier au plan de masse (GND) provoquera un court-circuit immédiat.
Quelle est la tension d'entrée minimale requise pour un fonctionnement correct ?
Ce régulateur a une tension de "dropout" d'environ 1,1V à 1,3V à pleine charge. Pour une sortie stable, la tension d'entrée doit être supérieure à la tension de sortie souhaitée d'au moins 1,3V (ex: 4,6V min en entrée pour 3,3V en sortie).
Faut-il une charge minimale en sortie ?
Oui, pour garantir une régulation précise, le AMS1117-ADJ nécessite généralement un courant de charge minimal d'environ 5 à 10 mA. Le pont diviseur de résistances est souvent calculé pour consommer ce courant.
