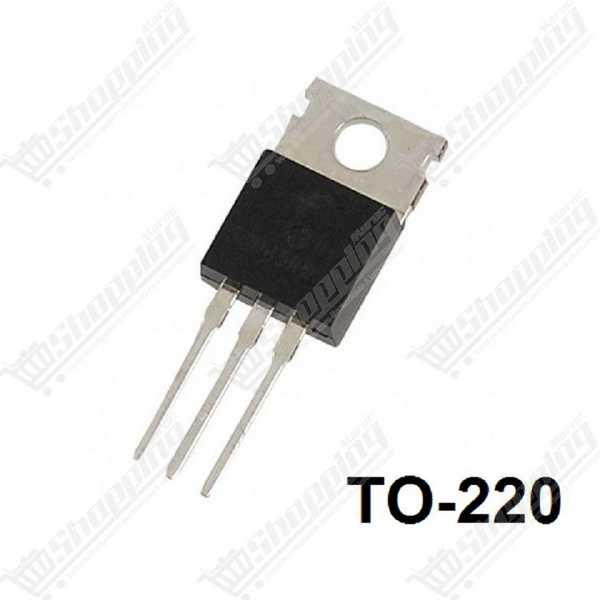

Régulateur de tension LM7824 24V TO-220

Stabilisez vos circuits industriels avec le Régulateur LM7824

Vos projets électroniques souffrent-ils d'instabilité électrique ? Le régulateur de tension LM7824 est la solution incontournable pour transformer une source d'énergie fluctuante en une alimentation linéaire et fiable de 24 Volts. Conçu pour l'excellence, ce composant monolithique est le gardien de vos circuits logiques et de vos systèmes d'automatisation. Grâce à son boîtier TO-220 robuste et ses sécurités intégrées, il offre une tranquillité d'esprit totale, éliminant les risques de surtension pour vos composants sensibles.

Performance et Fiabilité du LM7824 : Caractéristiques Clés

• Sortie Précise : Maintient une tension de sortie fixe de 24V avec une tolérance serrée de ±4%.
• Puissance de Sortie : Capable de délivrer un courant jusqu'à 1,5 A (avec un dissipateur thermique approprié), idéal pour piloter des solénoïdes ou des relais.
• Plage d'Entrée Étendue : Accepte une tension d'entrée allant de 27V (min) à 40V (max), offrant une grande flexibilité d'alimentation.
• Protection Intégrale : Doté d'un arrêt thermique automatique et d'une limitation de courant de court-circuit, rendant le composant pratiquement indestructible.
• Réjection du Bruit : Excellente réjection du ronflement (Ripple Rejection) de 50 dB à 54 dB, garantissant un signal propre.

Applications et Usage du Régulateur 24V Fixe

• Alimentation stable pour capteurs industriels et automates nécessitant du 24V continu.
• Régulation locale sur carte (On-card regulation) pour éviter les pertes de ligne et le bruit électrique.
• Conception d'alimentations de laboratoire ajustables (en combinaison avec des composants externes).
• Protection des circuits électroniques contre les inversions de polarité et les surtensions transitoires.

Fiche Technique Détaillée : LM7824

Commander le LM7824 au Maroc

Ne laissez pas les variations de tension compromettre la durée de vie de vos appareils. Commandez dès maintenant votre régulateur LM7824 et profitez d'un composant de haute qualité à prix compétitif. Nous assurons une livraison rapide partout au Maroc avec une disponibilité immédiate en stock pour accélérer vos projets de développement et de maintenance.

Questions Fréquentes sur le Régulateur de Tension LM7824

Quelle est la tension d'entrée minimale pour que le LM7824 fonctionne correctement ?

Pour garantir une régulation stable à 24V, la tension d'entrée (Vin) doit être supérieure d'au moins 2V à 3V par rapport à la sortie. Il est donc recommandé d'appliquer une tension minimale d'environ 27V.

Faut-il utiliser un radiateur (dissipateur thermique) avec le LM7824 ?

Absolument. Si votre courant de charge dépasse quelques centaines de milliampères ou si la différence entre la tension d'entrée et de sortie est importante, le composant chauffera. Un dissipateur est nécessaire pour évacuer la chaleur (calculée par (Vin - Vout) × Iout) et éviter l'activation de la protection thermique.

Comment brancher le LM7824 (Pinout TO-220) ?

En tenant le composant face à vous (inscriptions visibles, broches vers le bas), le brochage est le suivant : Broche 1 (Gauche) : Entrée, Broche 2 (Milieu) : Masse (GND), Broche 3 (Droite) : Sortie 24V.

Quels condensateurs ajouter au circuit pour la stabilité ?

Il est standard d'ajouter un condensateur de 0,33 µF à l'entrée (pour filtrer les parasites) et un condensateur de 0,1 µF à la sortie (pour la réponse transitoire), placés au plus près des broches du régulateur.

Le LM7824 supporte-t-il une entrée de 40V en continu ?

Bien que 40V soit la limite maximale absolue, il est risqué de l'utiliser à cette limite en permanence car cela génère beaucoup de chaleur et réduit la marge de sécurité. Pour une fiabilité à long terme, visez une tension d'entrée inférieure à 35V.
