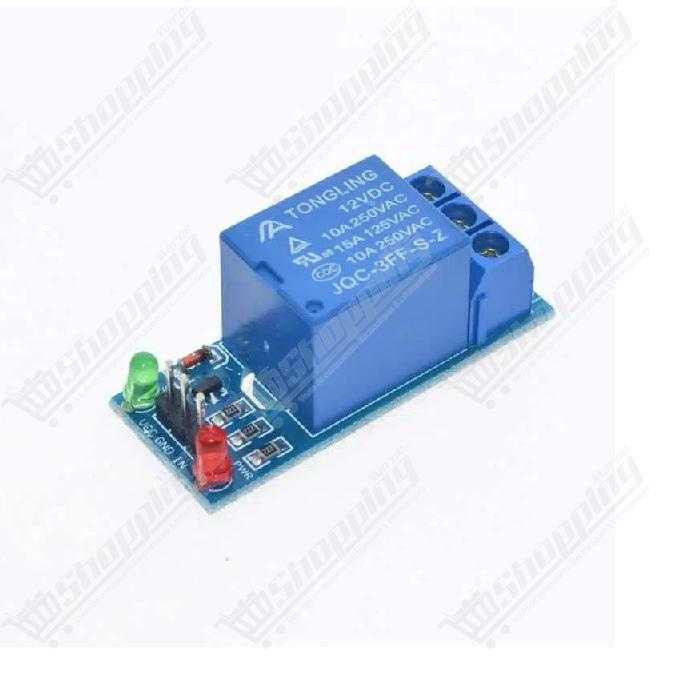

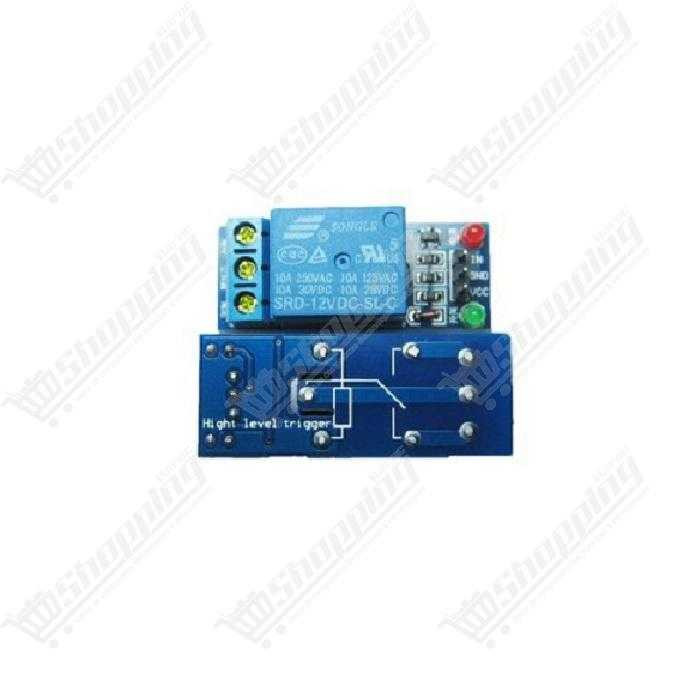

Module Relais 1 Canal 12V
Contrôlez vos appareils haute puissance via microcontrôleur avec ce module relais 12V sécurisé et performant.
- Tension d'alimentation : 12V DC
- Capacité de charge : 250V AC / 10A
- Isolation : Optocoupleur intégré
- Sortie : Relais SPDT (NO/NC)
- Compatibilité : Arduino, ESP32, Raspberry Pi
Contrôle de Puissance et Isolation : Le Potentiel du Module Relais 1 Canal 12V
Vous cherchez à interfacer la logique basse tension de vos microcontrôleurs avec le monde réel de la haute puissance ? Ne risquez pas de griller votre carte de développement. Le Module Relais 1 Canal 12V est l'intermédiaire indispensable pour tout projet de domotique ou d'automatisme sérieux. Conçu pour agir comme un interrupteur intelligent, il permet à votre Arduino, ESP32 ou Raspberry Pi de piloter des charges gourmandes comme des lampes, des solénoïdes ou des moteurs, tout en garantissant une isolation électrique totale entre le circuit de commande et le circuit de puissance. C'est la solution robuste pour passer du 3.3V/5V logique au 220V AC en toute sécurité.
Architecture et Points Forts du Relais 12V Monocanal
- Puissance de Commutation Élevée : Capable de gérer des charges allant jusqu'à 250V AC / 10A ou 30V DC / 10A, idéal pour les appareils domestiques standards.
- Sécurité par Optocoupleur : Intègre une isolation optique qui protège votre microcontrôleur contre les retours de tension destructeurs et les interférences électromagnétiques.
- Indicateurs Visuels Intuitifs : Équipé de LEDs d'état (Rouge pour l'alimentation, Verte/Bleue pour l'activation) facilitant le diagnostic immédiat de votre câblage.
- Logique de Commande Flexible : Bien que la bobine nécessite 12V DC, le signal de déclenchement (IN) est compatible avec des niveaux logiques de 3.3V à 12V.
- Connectique Robuste : Dispose de borniers à vis KF301 pour une fixation solide des câbles de puissance (NO, NC, COM) sans soudure.
- Protection Intégrée : Comprend une diode de roue libre pour absorber les pics de tension générés par la bobine du relais lors de la désactivation.
Applications Concrètes : Que faire avec ce Module Relais ?
- Domotique DIY : Automatisez l'allumage de vos lampes de salon ou de jardin via un système connecté.
- Gestion de l'Eau : Contrôlez une pompe à eau 12V ou 220V pour un système d'arrosage automatique intelligent.
- Contrôle d'Accès : Activez une gâche électrique ou un système de verrouillage magnétique pour sécuriser une porte.
- Ventilation Intelligente : Déclenchez un ventilateur de refroidissement (AC ou DC) lorsque votre capteur de température détecte une surchauffe.
- Rénovation d'Appareils : Remplacez les interrupteurs mécaniques défectueux par une commande numérique moderne.
Fiche Technique Détaillée : Module Relais 1 Canal 12V
| Caractéristique | Spécification |
|---|---|
| Tension d'Alimentation (VCC) | 12V DC |
| Courant de Fonctionnement | 50 mA à 80 mA (Actif) |
| Capacité de Charge Max (AC) | 250V / 10A (Secteur) |
| Capacité de Charge Max (DC) | 30V / 10A |
| Tension de Signal (Trigger) | Compatible 3.3V, 5V, 12V |
| Type de Contact | SPDT (Inverseur : NO / NC / COM) |
| Temps de Réponse | Action < 10ms |
| Dimensions | Approx. 50mm x 26mm x 18.5mm |
Commander le Module Relais 1 Canal 12V au Maroc
Ne laissez pas vos projets à l'arrêt faute de matériel. Commandez dès aujourd'hui votre Module Relais 1 Canal 12V et profitez d'une livraison rapide partout au Maroc. Nous garantissons un produit fiable, un prix compétitif et une disponibilité immédiate en stock pour concrétiser vos idées d'automatisation sans attendre.
FAQ : Questions Fréquentes sur l'Utilisation du Relais 12V
Q : Peut-on alimenter ce module relais directement avec le 5V d'un Arduino ?
R : Non. La bobine du relais est calibrée pour 12V. Si vous l'alimentez en 5V, la LED peut s'allumer, mais l'électro-aimant n'aura pas la force nécessaire pour basculer le contact mécanique. Une source externe 12V est requise pour VCC.
Q : Puis-je piloter ce relais avec un ESP32 ou un Raspberry Pi (3.3V) ?
R : Absolument. Grâce au transistor ou à l'optocoupleur intégré, un signal logique de 3.3V sur la broche "IN" est suffisant pour déclencher le relais, à condition que le module lui-même soit bien alimenté en 12V.
Q : Pourquoi le relais s'active-t-il avec un signal LOW (0V) ?
R : De nombreux modules sont configurés en logique "Active Low". Le courant traverse l'optocoupleur lorsque la broche de commande est mise à la masse (GND). Il suffit d'inverser votre code : envoyez un état LOW pour activer et HIGH pour éteindre.
Q : La masse (GND) du module doit-elle être reliée à celle du microcontrôleur ?
R : Oui, c'est impératif. Une masse commune est nécessaire pour que le signal de commande ait une référence électrique. Sans connexion entre le GND de l'Arduino et le GND du module, le relais ne recevra pas l'ordre de commutation.
Q : Quelle est la différence entre NO et NC sur le bornier ?
R : NO (Normally Open) signifie que le circuit est coupé par défaut et se ferme quand le relais s'active (comme un interrupteur). NC (Normally Closed) est l'inverse : le circuit est passant par défaut et se coupe à l'activation. COM est le point commun aux deux.
Q : J'entends le "clic" du relais, mais ma lampe ne s'allume pas. Pourquoi ?
R : Le "clic" indique que la commande fonctionne. Le problème vient probablement du circuit de puissance. Vérifiez que votre charge est bien câblée en série avec son alimentation sur les bornes COM et NO. Le relais agit comme un interrupteur, il ne fournit pas de courant à la charge.
