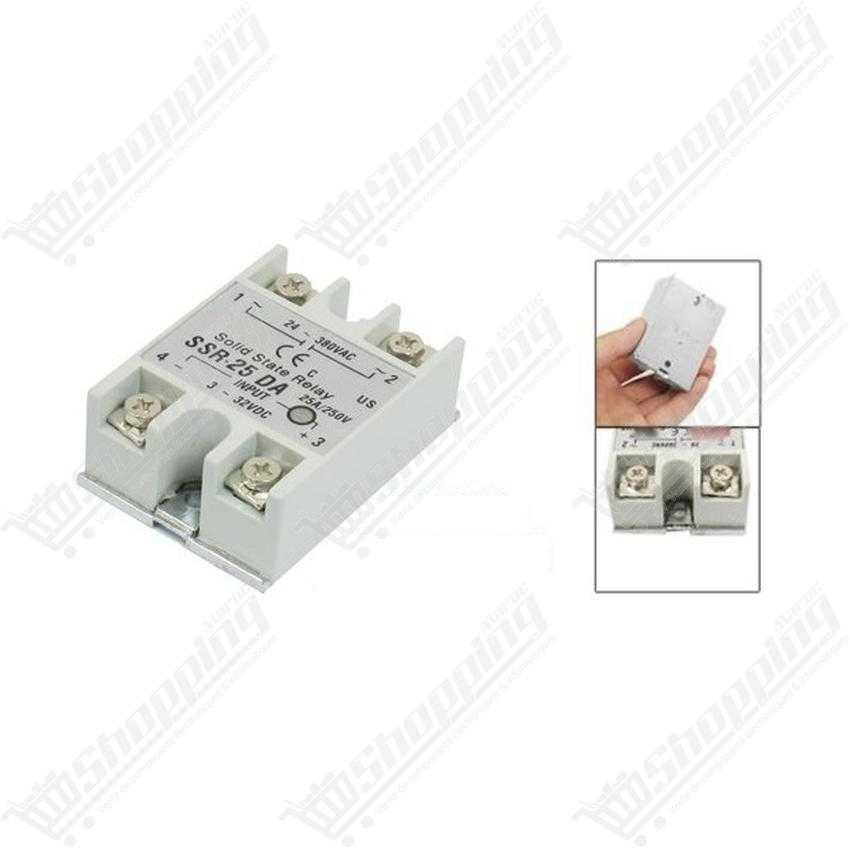

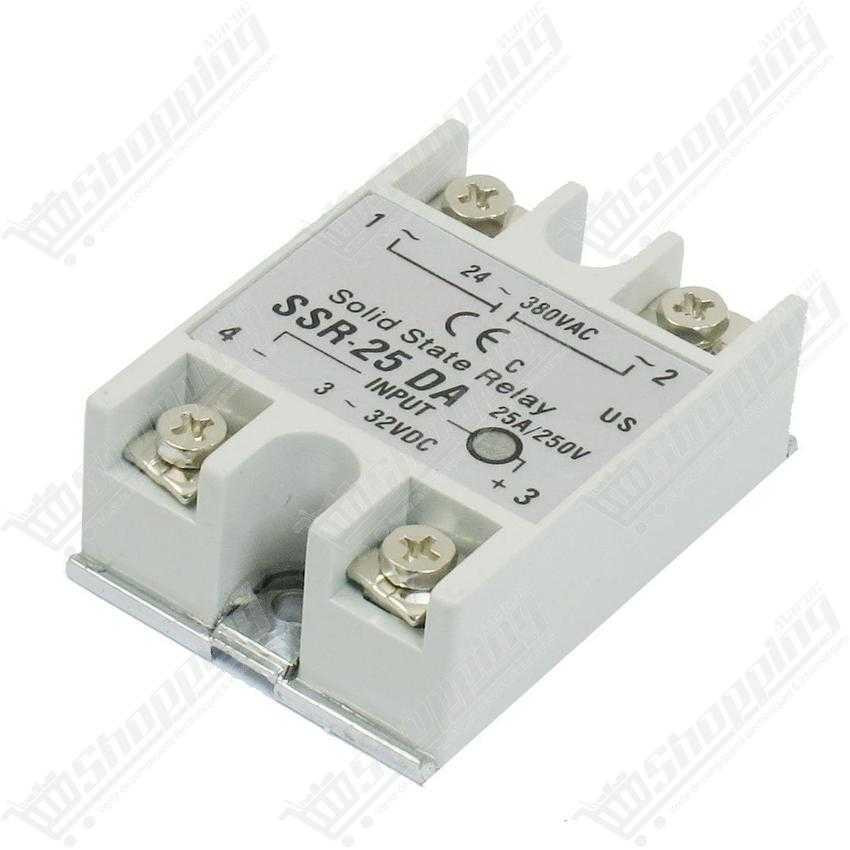

Relais statique SSR-25DA 25A - Entrée 3-32VDC / Sortie 24-380VAC
Relais statique 25A fiable pour commuter des charges 220V AC via un signal de commande DC.
- Entrée : 3-32V DC / Sortie : 24-380V AC
- Courant de charge max : 25 Ampères
- Technologie : Solid State Zero-Crossing
- Isolation optique haute sécurité
- Indicateur LED et boîtier ignifuge
Une Commutation Sans Faille pour Vos Projets Haute Tension

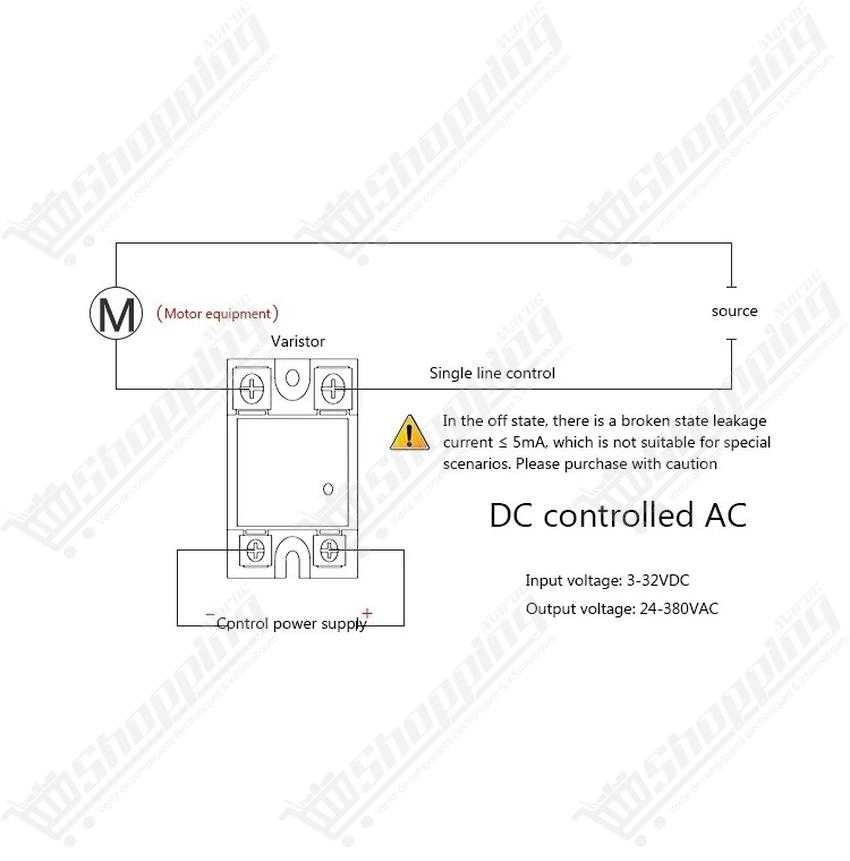

Vous en avez assez du "clic-clac" incessant et de l'usure prématurée de vos relais mécaniques ? Passez à la vitesse supérieure avec le SSR-25DA. Ce relais statique n'est pas un simple interrupteur ; c'est la solution définitive pour piloter des charges de puissance en toute sécurité. Grâce à sa technologie Solid State (sans pièces mobiles), il élimine totalement les étincelles, les rebonds et le bruit, tout en offrant une durée de vie quasi illimitée. Que vous conceviez un système de chauffage régulé par PID ou une automatisation industrielle, ce module assure une isolation optique totale entre votre circuit de commande basse tension (Arduino, ESP32, API) et la puissance en 220V/380V.
Performance et Puissance du SSR-25DA 25A
- Commutation Puissante : Capable de gérer une charge nominale allant jusqu'à 25 Ampères, idéal pour les résistances chauffantes et l'éclairage de forte puissance.
- Pilotage Universel : Une entrée large plage de 3 à 32 V DC, compatible avec la majorité des microcontrôleurs (3.3V/5V) et automates (12V/24V).
- Technologie Zero-Crossing : Le déclenchement s'effectue au passage par zéro de la sinusoïde, réduisant drastiquement les parasites électromagnétiques et protégeant vos charges.
- Réactivité Élevée : Un temps de réponse ultra-rapide inférieur à 10 ms pour un contrôle précis.

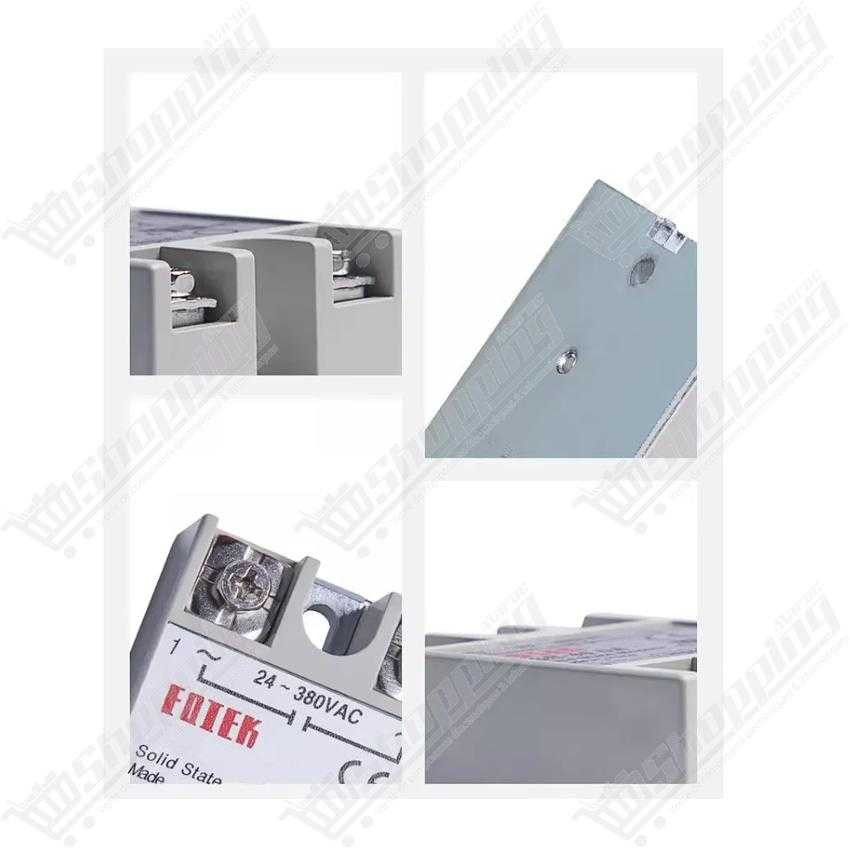

- Conception Robuste : Boîtier en ABS ignifuge monté sur une semelle en aluminium pur pour une dissipation thermique efficace.
Applications Concrètes et Avantages de l'Installation
- Régulation de Température PID : La rapidité de commutation permet de maintenir une température ultra-stable dans les fours, incubateurs ou machines d'injection plastique sans user le composant.
- Domotique Silencieuse : Contrôlez l'éclairage, les pompes de piscine ou les radiateurs électriques sans aucun bruit de déclenchement dans votre tableau électrique.
- Sécurité Accrue : L'absence d'arc électrique rend ce relais parfait pour les environnements sensibles ou poussiéreux.
- Isolation Totale : Avec une rigidité diélectrique de 2500 V AC, votre microcontrôleur est parfaitement protégé contre les retours de haute tension.
Fiche Technique Détaillée : SSR-25DA
| Caractéristique | Valeur Spécifique |
|---|---|
| Modèle | SSR-25DA (DC to AC) |
| Tension de Charge (Sortie) | 24 - 380 V AC |
| Courant de Charge Max | 25 A (Nécessite dissipateur >10A) |
| Tension de Commande (Entrée) | 3 - 32 V DC |
| Courant de Commande | 7.5 mA @ 12V (Max 25 mA) |
| Chute de tension (État passant) | ≤ 1.6 V AC |
| Temps de réponse | ≤ 10 ms |
| Dimensions | 63 x 45 x 23 mm |
| Température de fonctionnement | -20°C à +80°C |
Commander le SSR-25DA au Maroc
Ne compromettez pas la fiabilité de vos projets avec des relais mécaniques obsolètes. Commandez dès aujourd'hui votre SSR-25DA 25A et bénéficiez d'une livraison rapide partout au Maroc. Nos stocks sont disponibles immédiatement pour garantir la continuité de votre production ou de vos projets DIY. Profitez d'un prix compétitif pour une qualité industrielle éprouvée.
FAQ : Tout savoir sur le Relais Statique SSR-25DA
Q1: Puis-je utiliser ce relais pour commuter une charge en courant continu (DC) ?
Non, le SSR-25DA est équipé d'un TRIAC interne conçu exclusivement pour l'alternatif (AC). Pour commuter du courant continu, vous devez opter pour un modèle SSR-DD à sortie MOSFET.
Q2: Est-il obligatoire d'installer un dissipateur thermique pour une charge de 25A ?
Absolument. Un relais statique génère de la chaleur (environ 1.5 Watt par Ampère). Sans dissipateur, au-delà de 10A, le relais surchauffera et sera détruit. Pour 25A, un dissipateur avec pâte thermique est impératif, et une ventilation est conseillée.
Q3: Pourquoi ma lampe LED clignote-t-elle alors que le relais est éteint ?
Ce phénomène est dû au courant de fuite résiduel du SSR (quelques mA) nécessaire à son fonctionnement interne. Cela suffit parfois à charger les condensateurs des LEDs. L'ajout d'une résistance de charge ou d'un condensateur en parallèle résout ce problème.
Q4: Puis-je piloter ce relais directement avec un Raspberry Pi (3.3V) ?
Oui, la plage d'entrée commence à 3V DC. Cependant, assurez-vous que votre source fournit un signal propre. Si la tension chute sous 3V, le déclenchement peut devenir instable.
Q5: Pourquoi le relais a-t-il grillé au démarrage de mon moteur ?
Attention aux charges inductives ! Un moteur a un courant d'appel au démarrage pouvant atteindre 5 à 10 fois son courant nominal. Pour un moteur, il faut surdimensionner le relais (choisir un modèle supportant 7 à 8 fois le courant du moteur).
