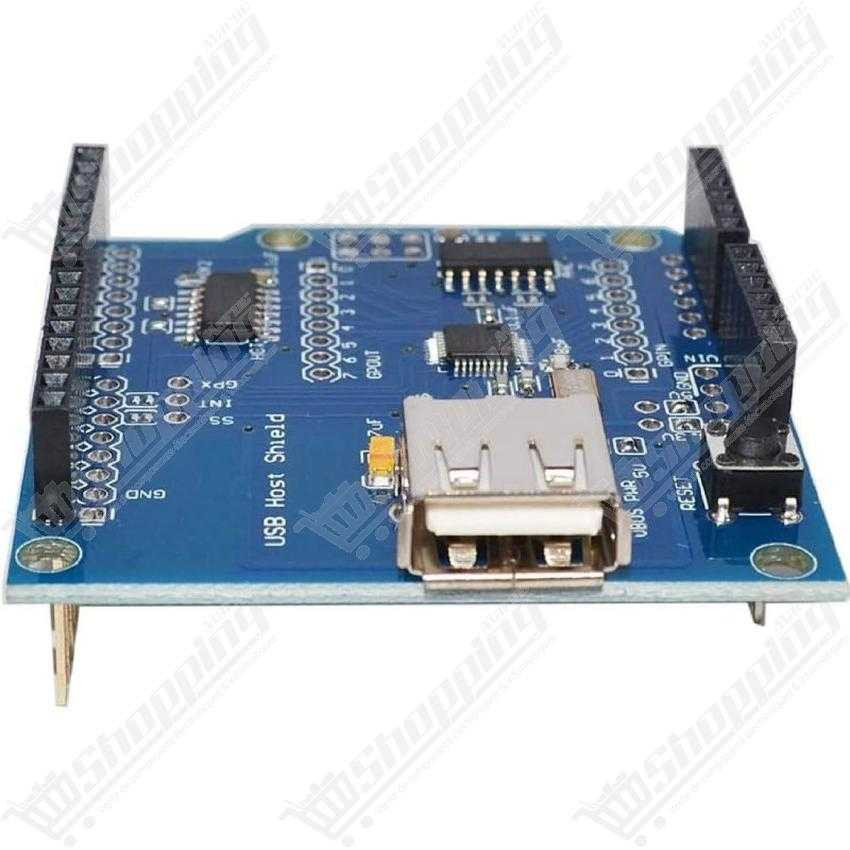

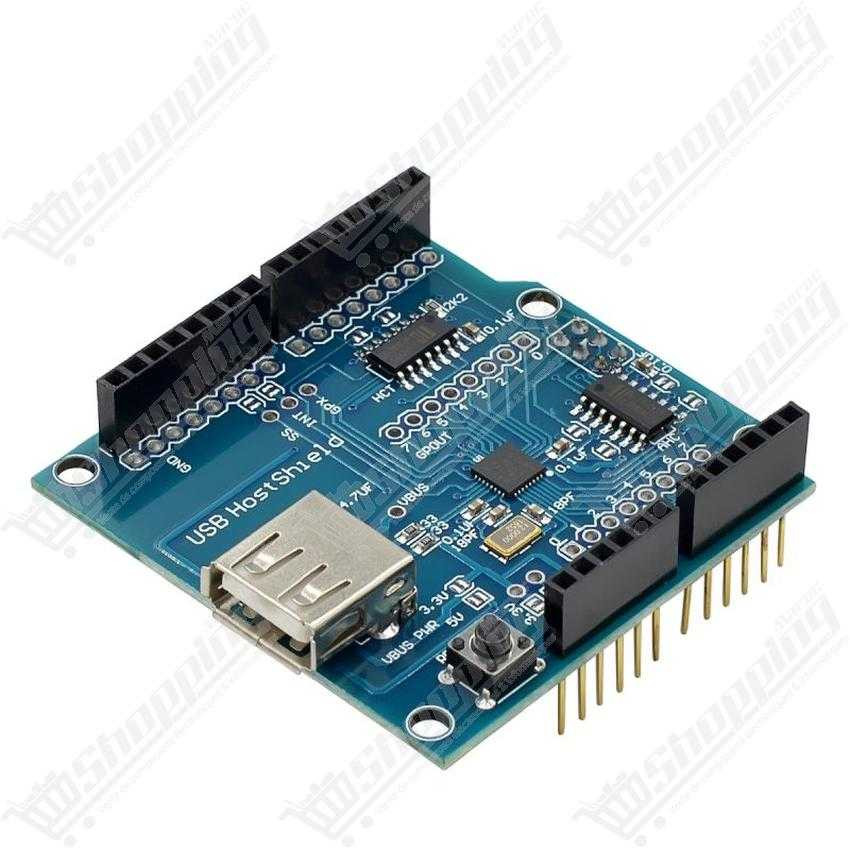

USB Host Shield 2.0 pour Arduino
Transformez votre Arduino en hôte USB pour connecter claviers, manettes, souris et clés de stockage.
- Contrôleur MAX3421E performant
- Compatible Google ADK Android
- Support HID et Stockage de masse
- Interface SPI rapide et fluide
- Compatible Arduino Uno et Mega
Transformez votre Arduino en Maître avec le USB Host Shield 2.0
Vous en avez assez que votre Arduino soit un simple esclave connecté à votre PC ? Il est temps de changer la dynamique. Avec le USB Host Shield 2.0, votre carte de développement prend les commandes. Basé sur le puissant contrôleur MAX3421E, ce module d'extension est la solution ultime pour les ingénieurs et hobbyistes souhaitant connecter des périphériques USB directement à leur microcontrôleur. Que vous cherchiez à piloter un robot avec une manette de PS4, à lire des données depuis une clé USB ou à connecter un dongle Bluetooth, ce shield ouvre une nouvelle dimension d'interactivité pour vos projets IoT et robotiques.
Performance et Architecture du Shield Hôte USB MAX3421E
- Cœur Puissant : Intègre le chipset Maxim MAX3421E, garantissant une gestion stable du protocole USB sans surcharger le processeur de l'Arduino.
- Vitesse de Transfert : Conformité totale à la norme USB 2.0, supportant le mode Full-speed à 12 Mbps et Low-speed à 1.5 Mbps.
- Interface Rapide : Communication fluide via le bus SPI (connecteur ICSP), assurant une compatibilité large avec les cartes Uno et Mega.
- Flexibilité Logique : Compatible avec les niveaux logiques 3.3V et 5V grâce à des sélecteurs de puissance intégrés.
- Extension GPIO : Offre 8 entrées et 8 sorties numériques supplémentaires (3.3V) pour contrôler encore plus de capteurs ou d'actionneurs.
- Robustesse Thermique : Conçu pour opérer dans des conditions extrêmes, de -40°C à +85°C.
Applications Concrètes : Que faire avec votre USB Host Shield ?
- Contrôle de Robots : Connectez des manettes de jeu (Sony DualShock 3/4, Xbox 360, Nintendo Wii) pour un pilotage précis et ergonomique de vos châssis robotiques.
- Interfaces Homme-Machine (IHM) : Branchez directement un clavier et une souris standards pour entrer des données ou naviguer dans vos menus LCD.
- Stockage de Données (Data Logging) : Enregistrez vos relevés de capteurs directement sur une clé USB ou un disque dur externe au format FAT32.
- Connectivité Sans Fil : Ajoutez un dongle Bluetooth USB pour communiquer avec des appareils Android ou créer un pont sans fil.
- Photographie Automatisée : Contrôlez votre reflex numérique (Canon EOS, Nikon DSLR) via le protocole PTP pour des projets de timelapse ou de photogrammétrie.
- Intégration Mobile : Compatible avec le kit de développement d'accessoires Android (ADK) pour faire dialoguer votre smartphone et votre Arduino.
Fiche Technique Détaillée : USB Host Shield 2.0
| Caractéristique | Spécification |
|---|---|
| Contrôleur USB | Maxim MAX3421E |
| Tension de Fonctionnement | 5V (via Arduino) / Compatible 3.3V et 5V logique |
| Courant Max | 400 mA (via USB Arduino) / 500 mA (via Jack externe) |
| Interface de Communication | SPI (Broches 10, 11, 12, 13 sur Uno / 10, 50, 51, 52 sur Mega) |
| Compatibilité Matérielle | Arduino Uno, Mega 1280/2560, Duemilanove, Diecimila |
| Bibliothèque Requise | USB Host Library Rev. 2.0 |
| Dimensions | Format Shield Standard (53 mm x 50 mm) |
| Périphériques HID Supportés | Claviers, Souris, Joysticks, Manettes PS3/PS4/Wii/Xbox |
Commander le USB Host Shield 2.0 au Maroc
Ne limitez plus le potentiel de vos créations. Commandez dès aujourd'hui votre USB Host Shield 2.0 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité au meilleur prix, disponible immédiatement en stock pour accélérer le développement de vos prototypes.
Dépannage et Questions Fréquentes (FAQ) : Shield USB Host
Q1: Moniteur série affiche « OSC did not start ». Que faire ?
C'est un classique sur les versions non-officielles. Vérifiez les ponts de soudure (jumpers) sur le shield pour la sélection de tension (3.3V / 5V). Ils doivent souvent être soudés manuellement pour alimenter la puce. Pensez aussi à vérifier le pont VBUS pour l'alimentation du port USB.
Q2: Comment utiliser ce shield sur une Arduino Mega 2560 ?
Le bus SPI est différent sur la Mega (broches 50-53). Le shield utilise le connecteur ICSP central pour récupérer ces signaux, donc cela devrait fonctionner nativement. Cependant, assurez-vous que la broche SS (53) est déclarée en sortie dans votre code, ou modifiez le fichier UsbCore.h si vous utilisez des versions plus anciennes du matériel.
Q3: Mon périphérique USB se déconnecte ou ne s'allume pas.
Le port USB de l'Arduino ne fournit pas toujours assez de courant. Pour les périphériques gourmands (disques durs, manettes avec vibration), utilisez impérativement une alimentation externe (7.5V - 9V) sur la prise Jack de l'Arduino pour garantir un courant stable de 500mA.
Q4: Comment tester si mon shield est fonctionnel ?
Avant de vous lancer dans un code complexe, chargez l'exemple board_qc inclus dans la bibliothèque USB Host Shield Library 2.0. Si le test échoue à l'étape "Reading REVISION register", vérifiez vos soudures et l'enfichage du shield.
Q5: Problème de tension 4V sur le rail 3.3V ?
Certains lots utilisent une puce 74HC125 au lieu de la 74AHC125 nécessaire. Si vous rencontrez des instabilités, cela peut être dû à une mauvaise conversion de niveau logique. Vérifiez la référence de la puce tampon sur votre carte.
