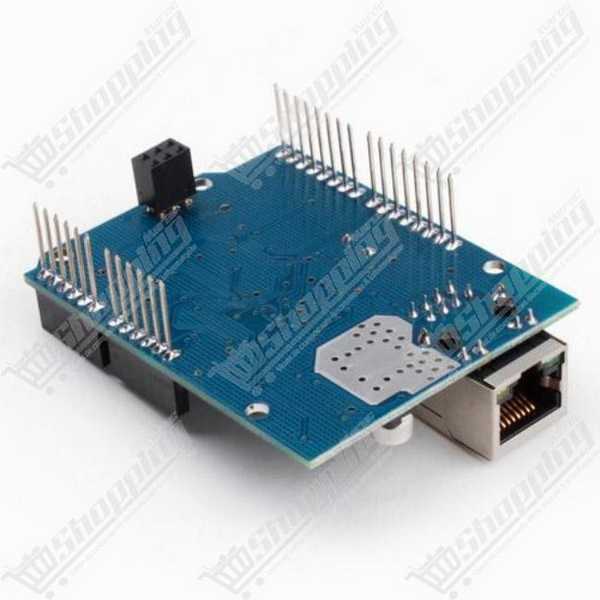

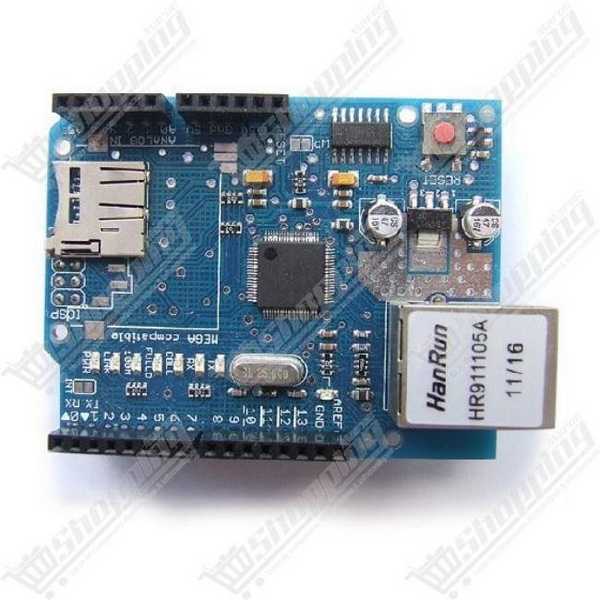

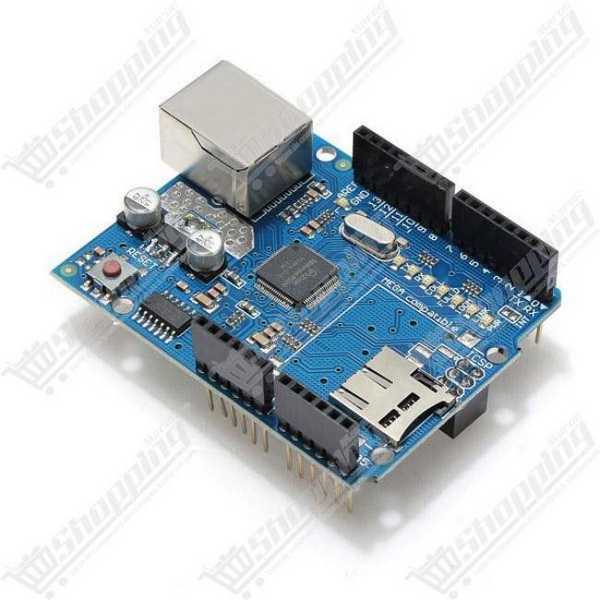

Shield Ethernet W5100 pour Arduino Uno et Mega
Interface réseau stable pour Arduino avec support TCP/IP matériel et lecteur micro-SD intégré.
- Contrôleur Wiznet W5100 avec pile TCP/IP
- Vitesse de connexion 10/100 Mbps
- Supporte jusqu'à 4 sockets simultanés
- Slot carte Micro-SD pour stockage données
- Compatible Arduino Uno et Mega 2560
Connectez votre Arduino au Monde avec le Shield Ethernet W5100
Votre carte Arduino travaille-t-elle en autarcie ? Il est temps de briser les barrières et de transformer vos projets isolés en véritables systèmes IoT connectés. Le Shield Ethernet W5100 est la solution de référence pour offrir une connexion réseau filaire robuste et stable à votre microcontrôleur. Contrairement aux modules WiFi parfois capricieux, ce shield utilise une connexion RJ-45 standard pour garantir une latence minimale et une fiabilité maximale. Son atout majeur ? Le chipset Wiznet W5100 gère l'intégralité de la pile TCP/IP de manière matérielle. Cela signifie que votre Arduino ne s'épuise pas à traiter les protocoles réseau complexes et conserve toute sa puissance de calcul pour votre code principal. C'est l'interface idéale pour créer un serveur web embarqué ou piloter votre maison depuis Internet.
Architecture et Performance du Contrôleur Wiznet W5100
- Gestion TCP/IP Matérielle : Le cœur du système, la puce Wiznet W5100, prend en charge les protocoles TCP, UDP, IPv4, ICMP, ARP, IGMP et PPPoE, libérant ainsi la mémoire de votre Arduino.
- Multitâche Réseau : Capable de gérer jusqu'à 4 sockets simultanément, permettant à votre projet d'écouter et de transmettre sur plusieurs ports en même temps.
- Vitesse et Fiabilité : Profitez d'une interface Ethernet 10/100 Mbps avec auto-négociation pour une transmission fluide des données.
- Double Fonctionnalité : En plus du réseau, ce shield intègre un lecteur de carte Micro-SD. Idéal pour stocker des pages HTML lourdes ou enregistrer des logs de données sans saturer l'EEPROM de l'Arduino.
- Communication SPI Optimisée : L'interface utilise le bus SPI rapide, ne monopolisant que quelques broches (Pin 10 pour l'Ethernet, Pin 4 pour la SD) tout en restant compatible avec les cartes Uno et Mega.
- Diagnostic Visuel : Un ensemble complet de LEDs (TX, RX, COLL, FULLD) vous permet de visualiser l'état du trafic réseau en temps réel, un atout précieux pour le débogage.
Applications Concrètes pour votre Module Ethernet Arduino
- Domotique DIY : Créez une interface web hébergée directement sur l'Arduino pour allumer vos lumières ou ouvrir votre garage depuis votre smartphone, où que vous soyez.
- Station Météo Connectée : Utilisez le lecteur Micro-SD pour enregistrer l'historique des températures et envoyez des alertes en temps réel via Internet.
- Systèmes de Sécurité : Concevez un système d'alarme qui vous envoie une notification réseau instantanée en cas d'intrusion détectée par vos capteurs.
- Pont Série vers Ethernet : Transformez des périphériques série classiques en appareils connectés accessibles via Telnet.
Fiche Technique Détaillée : Shield Ethernet W5100
| Caractéristique | Détail Technique |
|---|---|
| Chipset | Wiznet W5100 |
| Tension de fonctionnement | 5V (via bus Arduino) |
| Vitesse Réseau | 10/100 Mbps (Base-T) |
| Interface | Bus SPI |
| Buffer Interne | 16 Ko pour TX/RX |
| Stockage | Slot Micro-SD intégré |
| Compatibilité | Arduino Uno, Mega 2560, Duemilanove |
| Dimensions | 68.6 x 53.3 mm |
Commander le Shield Ethernet W5100 au Maroc
Ne laissez pas vos projets déconnectés plus longtemps. Commandez dès aujourd'hui votre Shield Ethernet W5100 et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité au meilleur prix, parfait pour les étudiants, les ingénieurs et les passionnés de "Make". Stock disponible immédiatement pour une expédition prioritaire.
FAQ : Dépannage et Utilisation du Shield W5100
Pourquoi mon shield Ethernet ne démarre-t-il pas sans un Reset manuel ?
C'est un problème connu sur certains clones. Le circuit de réinitialisation peut être capricieux à la mise sous tension. Une solution matérielle consiste à souder un condensateur de 100nF entre la broche Reset et la masse. Alternativement, ajoutez un délai logiciel au début de votre code avant la fonction Ethernet.begin().
Comment faire fonctionner ce shield sur une Arduino Mega 2560 ?
Bien que le shield s'emboîte parfaitement, le bus SPI de la Mega se trouve sur les broches 50, 51 et 52. Le shield utilise le connecteur ICSP central pour contourner ce problème, mais vous devez impérativement déclarer la broche 53 en OUTPUT dans votre code (même si vous ne l'utilisez pas) pour activer le maître SPI de la Mega.
Conflit entre la carte SD et l'Ethernet : comment gérer ?
Les deux périphériques partagent le bus SPI. Pour éviter les collisions de données, vous devez gérer les broches "Chip Select" (CS). La broche 10 active l'Ethernet et la broche 4 active la SD. Assurez-vous de désactiver l'un (en mettant sa broche à HIGH) avant d'activer l'autre dans votre code.
Moniteur série affiche IP 0.0.0.0, que faire ?
Cela signale souvent une mauvaise connexion physique. Vérifiez que le shield est bien enfoncé (le connecteur USB de l'Arduino Uno gêne parfois). Assurez-vous également d'utiliser la bibliothèque officielle Ethernet.h incluse dans l'IDE Arduino.
Est-il normal que la puce W5100 chauffe ?
Oui, le contrôleur Wiznet dissipe naturellement de la chaleur car il traite beaucoup de données. Si vous constatez des instabilités, assurez-vous d'alimenter votre Arduino avec une source externe de 7V à 9V plutôt que par le simple câble USB, car le shield est gourmand en énergie.
