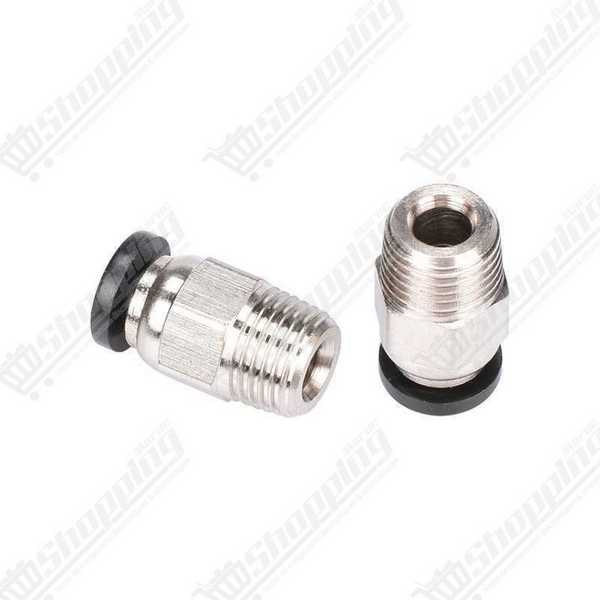

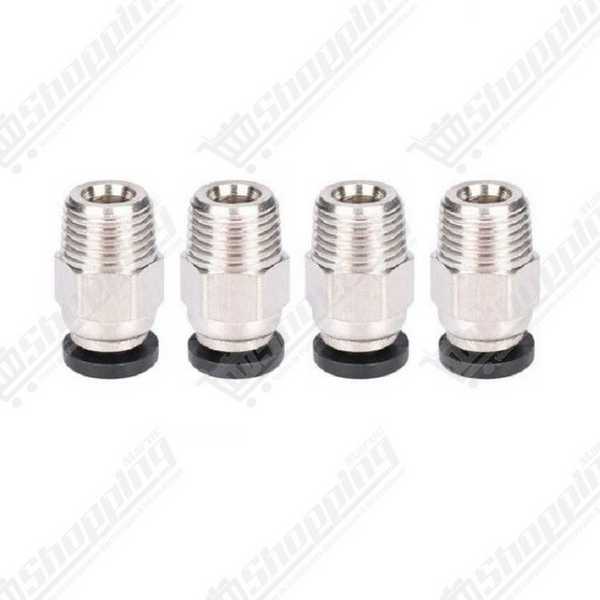

Raccord pneumatique PC4-01 pour imprimante 3D V6 - Filament 1.75mm
Assurez un guidage fluide du filament avec ce connecteur pneumatique robuste pour têtes d'impression V6.
- Compatibilité : Têtes V6 et J-Head
- Filetage : Standard PC4-01 (M10)
- Pour tube PTFE : 4mm (Filament 1.75mm)
- Matériau : Laiton nickelé durable
- Système : Push-to-connect rapide
Maximisez la fluidité d'extrusion avec le Connecteur Pneumatique pour V6
Un maillon faible dans votre système Bowden peut ruiner des heures d'impression. Marre des tubes PTFE qui glissent ou des rétractions imprécises ? Le Connecteur Pneumatique pour V6 1,75 mm est la solution technique indispensable pour verrouiller votre circuit d'alimentation. Conçu spécifiquement pour les têtes d'impression E3D V6 et les systèmes déportés, ce raccord assure une liaison mécanique robuste et sans jeu. Que vous cherchiez à remplacer une pièce d'usure ou à upgrader votre machine pour plus de fiabilité, ce composant garantit que la force de votre extrudeur est transmise intégralement au filament, sans perte de mouvement.
Performance et Conception du Raccord PC4-01 / PC4-M6
- Verrouillage Haute Sécurité : Grâce à son mécanisme à griffes internes en acier inoxydable, ce connecteur mord fermement le tube pour empêcher tout glissement, même lors des rétractions rapides et fréquentes.
- Système Push-to-Connect : Oubliez les outils complexes. L'insertion du tube PTFE de 4 mm (OD) est instantanée, et le retrait se fait d'une simple pression sur la bague de déverrouillage en nylon résistant.
- Architecture Traversante Optimisée : Avec un diamètre interne permettant souvent le passage traversant (selon modèle), il réduit les zones de friction et guide le filament de 1,75 mm directement jusqu'au heatbreak pour une précision accrue.
- Matériaux Durables : Le corps en laiton nickelé offre une excellente résistance à la corrosion et supporte des températures de fonctionnement allant jusqu'à 105°C, idéal pour les environnements chauffés des caissons d'imprimantes.
Installation et Compatibilité du Connecteur V6 sur votre Imprimante 3D
- Réparation de Têtes V6 et J-Head : C'est la pièce de rechange standard pour maintenir la performance des radiateurs V6 qui utilisent majoritairement le filetage PC4-01 (M10 / 1/8").
- Configuration Bowden Fiable : Indispensable pour les extrudeurs déportés où la pression dans le tube est critique. Il élimine le "jeu" (backlash) causé par des connecteurs de mauvaise qualité.
- Maintenance Simplifiée : La capacité du corps à pivoter à 360° après installation permet d'orienter le tube PTFE idéalement sans contraindre le mécanisme, réduisant ainsi l'usure prématurée du tube.
- Polyvalence de Montage : Disponible en versions PC4-01 et PC4-M6, il s'adapte à la grande majorité des setups d'imprimantes 3D disponibles sur le marché (Creality, Prusa, clones V6).
Fiche Technique Détaillée : Raccord Pneumatique V6
| Spécification | Détails Techniques |
|---|---|
| Compatibilité Filament | 1,75 mm |
| Tube Compatible (OD) | 4 mm (Téflon / PTFE Standard) |
| Modèles & Filetages | PC4-01 (M10 / 1/8") ou PC4-M6 (6 mm) |
| Matériau du Corps | Laiton nickelé ou Acier inoxydable |
| Mécanisme de retenue | Griffes en acier inoxydable (Non-retour) |
| Température Max | 105°C |
| Passage Interne | ~4,1 mm à 4,4 mm (Traversant sur certains modèles) |
Commander votre Connecteur Pneumatique V6 au Maroc
Ne laissez pas une petite pièce compromettre vos grands projets. Commandez dès maintenant votre Connecteur Pneumatique pour V6 et redonnez à votre imprimante la précision qu'elle mérite. Nous assurons une livraison rapide partout au Maroc et garantissons un stock disponible immédiatement. Profitez de notre prix compétitif pour constituer votre stock de pièces de rechange et imprimer l'esprit tranquille.
Questions Fréquentes sur le Raccord V6 et PC4-01
Quelle est la différence entre un raccord PC4-01 et un PC4-M6 pour une tête V6 ?
Le PC4-01 possède un filetage de 1/8 pouce (environ 9,7 mm de diamètre), tandis que le PC4-M6 utilise un filetage métrique de 6 mm. La majorité des radiateurs E3D V6 standards utilisent le filetage 1/8" du PC4-01, alors que les extrudeurs de type Bowden utilisent souvent du M6.
Le tube PTFE peut-il traverser entièrement le raccord PC4-01 ?
Cela dépend de la version : certains modèles sont dits "traversants" (bore 4.1mm), permettant au tube de 4mm de passer à travers pour toucher directement la buse ou le heatbreak, tandis que d'autres ont une butée interne qui bloque le tube à l'entrée du filetage.
Pourquoi mon tube PTFE glisse-t-il et sort-il du raccord pendant l'impression ?
Ce problème survient généralement lorsque les griffes métalliques internes sont usées ou que le tube PTFE est trop marqué. Il est conseillé de couper l'extrémité du tube proprement ou d'ajouter un clip de verrouillage (collet clip) sous la collerette en plastique pour maintenir les griffes serrées.
Ce raccord est-il compatible avec le filament de 1,75 mm ?
Oui, le raccord PC4-01 est conçu pour recevoir un tube PTFE de 4 mm de diamètre extérieur (OD), ce qui correspond au tube standard utilisé pour guider le filament de 1,75 mm dans les systèmes Bowden ou les têtes V6.
Comment retirer le tube PTFE du raccord sans forcer ?
Vous devez maintenir la collerette en plastique (souvent noire ou bleue) enfoncée contre le corps métallique du raccord. Cela écarte les griffes internes, vous permettant de retirer le tube sans l'endommager. Si le tube reste bloqué, il est possible qu'un résidu de filament se soit dilaté à l'extrémité.
Faut-il utiliser du ruban Téflon sur le filetage du raccord PC4-01 lors du montage ?
Bien que ce soit un raccord pneumatique, l'utilisation de ruban Téflon (PTFE) sur le filetage 1/8" n'est pas obligatoire pour l'impression 3D car il n'y a pas de pression d'air, mais cela peut aider à stabiliser le raccord et éviter qu'il ne se dévisse avec les vibrations.
