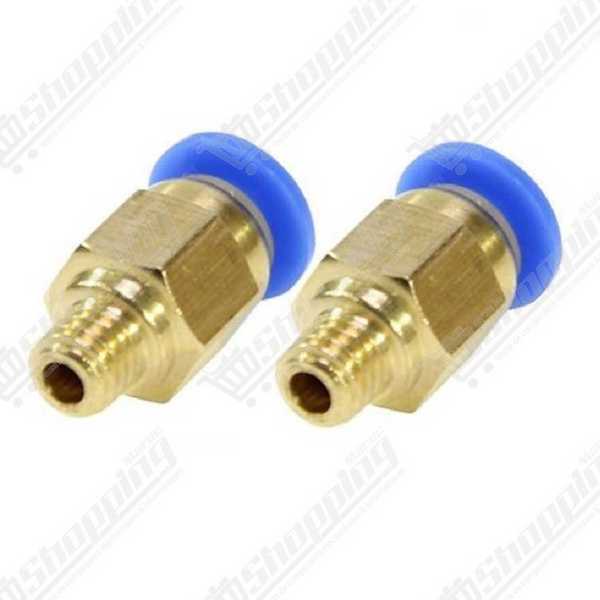

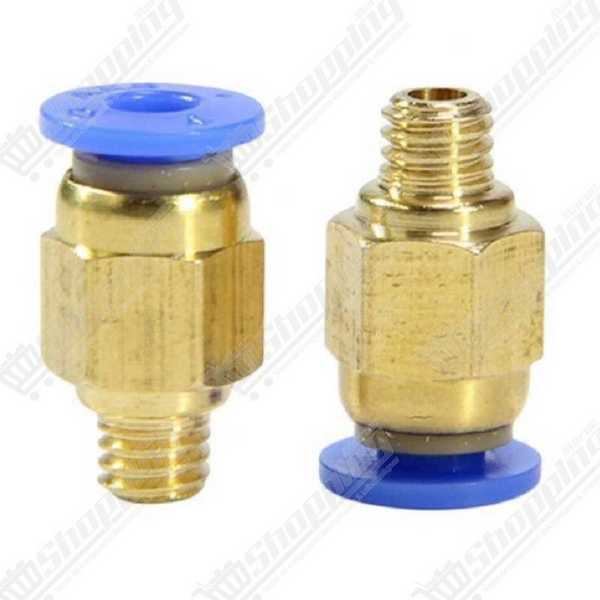

Raccord pneumatique M6
Connecteur M6 à raccordement instantané pour assurer une liaison pneumatique étanche et durable sur vos équipements.
- Filetage Métrique M6 précis
- Système Push-In rapide
- Pression de service 10 bars
- Griffe de blocage Inox
- Compatible tubes 4mm/6mm
Fiabilité et Performance avec le Connecteur Pneumatique M6
Le Raccord Pneumatique M6 est l'élément essentiel pour garantir l'étanchéité et la fluidité de vos circuits d'air et systèmes d'automatisation. Conçu pour les environnements exigeants, ce connecteur miniature combine une installation sans outil et une tenue mécanique irréprochable. Que ce soit pour guider le filament de votre imprimante 3D ou piloter un vérin pneumatique, ce composant transforme une connexion complexe en un geste simple et sécurisé.
Points Forts du Raccord Instantané M6
- Connexion Push-In Rapide : Insérez simplement le tube pour le connecter et pressez la bague en POM pour le libérer. Aucun outil n'est requis.
- Matériaux Durables : Corps en laiton nickelé (H59) ou polymère haute densité offrant une excellente résistance à la corrosion et à l'usure.
- Tenue Haute Pression : Supporte une pression de service de 0 à 10 bars (1.0 MPa) et résiste aux pics jusqu'à 3.0 MPa, assurant une sécurité totale.
- Accroche Sécurisée : La griffe de retenue en acier inoxydable (SUS) mord le tube pour empêcher tout détachement involontaire, même sous vibrations.
- Étanchéité Immédiate : Filetage M6 équipé d'un joint torique ou d'un revêtement pré-enduit, éliminant le besoin de ruban d'étanchéité supplémentaire.
Applications et Compatibilité
- Impression 3D : Standard pour les extrudeurs Bowden (Creality, Anycubic) assurant le passage fluide du filament dans le tube PTFE.
- Automatisation : Idéal pour les circuits pneumatiques compacts, la robotique et les systèmes de préhension par le vide.
- Fluides : Compatible avec l'air comprimé, le vide industriel (-100 kPa) et l'eau (applications industrielles non potables).
- Tubes : Accepte une large gamme de tubes rigides et semi-rigides : PU, Nylon, PE et PTFE.
Spécifications Techniques
| Caractéristique | Valeur |
|---|---|
| Filetage | Métrique M6 (Standard) |
| Diamètre Tube (OD) | Compatible 4 mm ou 6 mm |
| Pression de Service | 0 à 10 bar (0 - 1.0 MPa) |
| Vide Maximum | -100 kPa (-29.5 in Hg) |
| Température | 0°C à 60°C |
| Matériaux | Laiton Nickelé, Inox, NBR, POM |
FAQ : Tout savoir sur le Connecteur M6
Comment installer correctement un tube dans le raccord M6 ?
Assurez-vous que le tube est coupé bien droit (à 90°). Insérez-le jusqu'à sentir une butée (le joint), puis poussez encore légèrement pour franchir la griffe de retenue. Tirez doucement pour vérifier le verrouillage.
Ce raccord est-il compatible avec mon extrudeur d'imprimante 3D ?
Oui, si votre extrudeur ou hotend possède un pas de vis de 6mm de diamètre. Attention à ne pas confondre avec le PC4-01 (filetage 1/8" BSP, environ 9.7mm) ou le M10.
Comment retirer le tube sans abîmer le raccord ?
Il est impératif d'appuyer sur la bague de déverrouillage (souvent bleue ou noire) avant de tirer sur le tube. Cela rétracte les griffes en inox. Ne tirez jamais en force sans appuyer sur la bague.
Pourquoi utiliser un connecteur en métal plutôt qu'en plastique ?
Les connecteurs à corps métallique (laiton nickelé) offrent une meilleure résistance mécanique lors du vissage et supportent mieux les contraintes thermiques et les vibrations répétées des machines.
