Raccord pneumatique PC4-M6 pour tube 4mm
Connecteur pneumatique PC4-M6 robuste pour fixer solidement vos tubes PTFE 4mm sur extrudeurs d'imprimantes 3D.
- Compatibilité : Tube PTFE 4mm
- Filetage : M6 Métrique (~6mm)
- Type : Push-to-connect instantané
- Matériau : Laiton nickelé et polymère
- Usage : Extrudeur Bowden et Robotique
Sécurisez votre Extrusion 3D avec le Connecteur PC4-M6
Votre filament patine ou votre tube Bowden a tendance à se détacher en pleine impression ? Ne laissez pas un raccord défaillant ruiner vos heures de travail. Le Connecteur Pneumatique PC4-M6 est la solution standard et robuste pour garantir un guidage fluide et sans jeu de votre filament. Conçu spécifiquement pour s'adapter aux extrudeurs munis d'un filetage M6, ce raccord est l'allié indispensable pour maintenir fermement vos tubes PTFE de 4 mm. Que vous soyez en train de réparer une imprimante Creality Ender 3 ou de concevoir un système robotique, ce composant assure une liaison mécanique fiable grâce à ses griffes de retenue en acier inoxydable.
Conception Robuste et Précision du Raccord PC4-M6
- Compatibilité Universelle : Conçu pour accueillir tout tube PTFE (Téflon) de 4 mm de diamètre extérieur, standard pour le filament 1.75 mm.
- Filetage Métrique M6 : Une interface de vis M6 précise (environ 6 mm de diamètre) pour une fixation solide sur la majorité des moteurs d'extrusion.
- Technologie Push-to-Connect : Insertion instantanée du tube sans outils, avec un verrouillage automatique par griffes en inox internes.
- Résistance Thermique et Pression : Fonctionne parfaitement de -20°C à +80°C et supporte une pression de service jusqu'à 10 bar.
- Matériaux Durables : Corps en laiton nickelé résistant à la corrosion et bague de libération en polymère POM robuste.
Pourquoi Intégrer ce Raccord M6 à vos Projets ?
- Maintenance d'Imprimante 3D : Pièce de rechange idéale pour remplacer les connecteurs usés côté extrudeur (feeder) sur les séries Ender 3, CR-10 et autres clones.
- Élimination du Jeu (Backlash) : Les dents internes mordent le tube pour empêcher tout glissement lors des rétractions rapides, améliorant la qualité d'impression.
- Systèmes Pneumatiques : Parfait pour le prototypage de circuits d'air comprimé ou de vide nécessitant une étanchéité par joint NBR fiable.
- Facilité d'Usage : La bague de libération permet une déconnexion rapide et sans effort pour le changement de filament ou la maintenance.

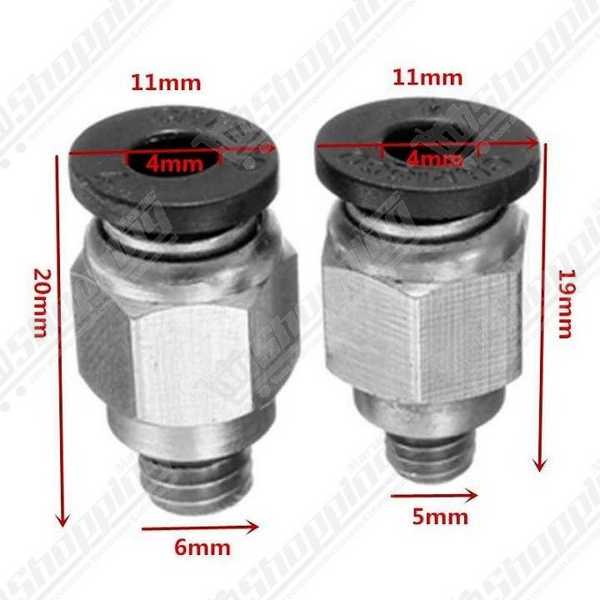

Fiche Technique Détaillée : Connecteur PC4-M6
| Caractéristique | Spécification |
|---|---|
| Modèle | PC4-M6 |
| Tube Compatible | Diamètre externe 4 mm (PTFE/Téflon) |
| Type de Filetage | Métrique M6 |
| Matériau du Corps | Laiton nickelé ou Acier Inoxydable |
| Pression de Service | 0 à 1.0 MPa (10 bar) |
| Température de Fonctionnement | -20°C à +80°C |
| Longueur du Filetage | ~4.6 mm |
| Taille Clé (Hexagone) | 10 mm |
Commander le Connecteur PC4-M6 au Maroc
Ne laissez pas une petite pièce bloquer vos grands projets. Commandez votre Connecteur Pneumatique PC4-M6 dès aujourd'hui et bénéficiez d'un prix compétitif au Maroc. Ce composant essentiel est disponible immédiatement en stock. Profitez de notre service de livraison rapide partout au Maroc pour remettre votre imprimante 3D ou votre système pneumatique en marche sans délai.
FAQ : Tout savoir sur le Raccord PC4-M6

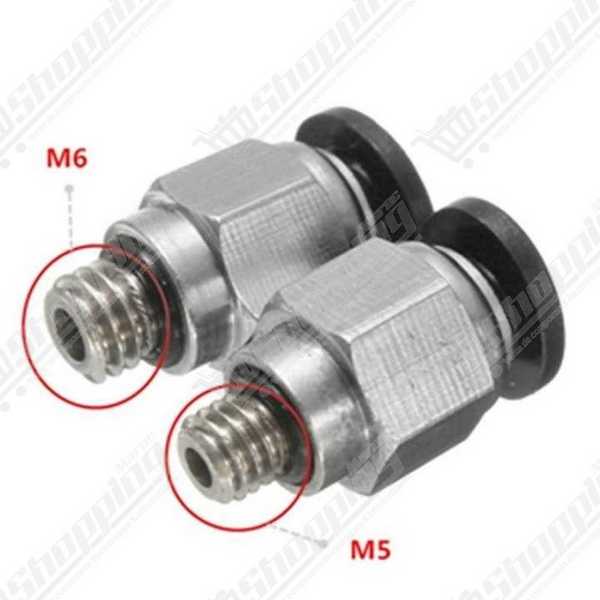

Quelle est la taille exacte du filetage du raccord PC4-M6 ?
Il s'agit d'un filetage métrique standard M6 avec un pas de 1,0 mm. Contrairement au PC4-M10 qui est souvent confondu avec du 1/8 BSP, le PC4-M6 suit rigoureusement les normes ISO métriques classiques.
Pourquoi mon tube PTFE ne traverse-t-il pas complètement le raccord ?
Il existe deux variantes : les raccords "traversants" (pass-through) et les modèles standards avec une butée interne. Pour le PC4-M6, il est souvent utilisé avec une butée car il se visse sur l'extrudeur, contrairement au raccord côté buse.
Comment retirer le tube de 4mm sans casser les dents internes ?
La technique est cruciale : appuyez fermement et uniformément sur la bague de libération (partie plastique) vers le corps en métal avant et pendant que vous tirez sur le tube. Tirer sans enfoncer la bague endommagera les griffes internes.
Pourquoi le raccord PC4-M6 ne se visse-t-il pas correctement dans ma pièce imprimée en 3D ?
Les imprimantes 3D ont tendance à réduire légèrement les diamètres internes. Lors de la modélisation pour un insert M6, prévoyez une tolérance (ex: trou de 6.2 mm) ou ajustez l'expansion horizontale dans votre trancheur (slicer).
Quelle est la différence d'usage entre un PC4-M6 et un PC4-M10 ?
Le PC4-M6 (filetage 6mm) est majoritairement utilisé côté extrudeur (moteur), tandis que le PC4-M10 (filetage 10mm) est conçu pour le côté tête d'impression (hotend), souvent avec une capacité traversante pour le tube.
Que faire si le tube PTFE glisse ou "saute" pendant les rétractions ?
Cela indique souvent une usure des dents de retenue ou l'absence du clip de verrouillage. Installez un petit clip en forme de C sous la bague de déverrouillage pour maintenir la tension, ou remplacez le raccord si les dents en inox sont émoussées.
