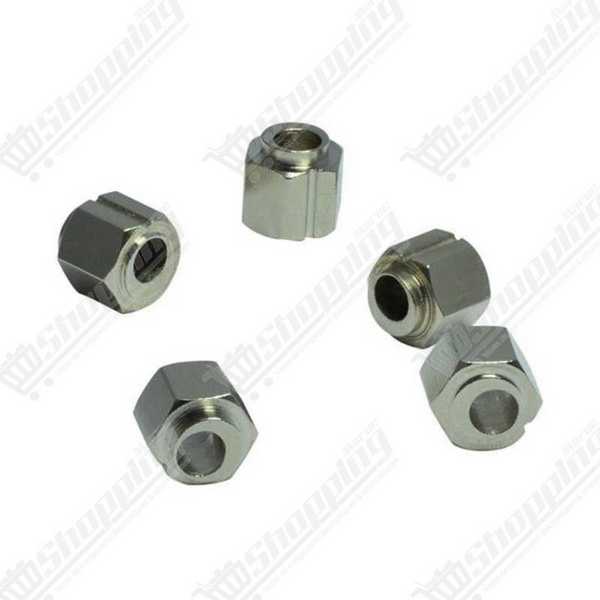

Écrou excentrique 5x10x8.5mm
Écrou excentrique 5mm en acier pour le réglage précis des galets sur profilés V-Slot et CNC.
- Alésage interne : 5 mm (M5)
- Format : Hexagonal 10 mm
- Hauteur : 8,5 mm
- Matériau : Acier nickelé
- Compatibilité : OpenBuilds et Creality
Optimisez la Précision de Guidage avec l'Écrou Excentrique 5 mm
Vos chariots manquent de stabilité ou vos impressions 3D souffrent de "wobble" ? L'Écrou Excentrique 5 mm est la clé de voûte de tout système de mouvement linéaire performant. Contrairement à une entretoise standard, ce composant ingénieux transforme un mouvement rotatif en un ajustement latéral millimétrique. C'est la solution indispensable pour les concepteurs de machines et les techniciens de maintenance au Maroc cherchant à supprimer le jeu mécanique sur les rails V-Slot ou C-Beam. Ne laissez plus les vibrations gâcher vos projets ; offrez à vos axes une rigidité professionnelle et un glissement sans accroc.
Atouts Techniques de l'Entretoise Excentrique 5x10x8.5
- Ajustement Micrométrique : Grâce à son alésage décentré de 5 mm, une simple rotation modifie l'écartement de la roue pour un serrage parfait contre le rail.
- Standard Industriel : Profil hexagonal de 10 mm compatible avec les clés plates standards, facilitant l'accès même dans les espaces restreints des portiques.
- Indicateur de Position : Dispose d'une encoche ("divot") gravée sur la face externe, indiquant le point de décalage minimum pour un repérage visuel immédiat lors du réglage.
- Matériaux Robustes : Fabriqué en acier inoxydable ou acier nickelé, garantissant une résistance totale à la corrosion et aux contraintes mécaniques des imprimantes 3D et CNC.
- Dimensions Compactes : Avec une hauteur de 8,5 mm, il s'intègre idéalement entre la plaque de support (Gantry Plate) et les galets en polycarbonate ou Delrin.
Applications et Gain de Performance du Système Excentrique
- Rénovation d'Imprimantes 3D : Pièce de remplacement critique pour les axes X et Y des machines populaires comme Creality (Ender 3, CR-10) ou Tronxy.
- Conception CNC OpenBuilds : Indispensable pour assembler des chariots sur profilés aluminium sans aucun jeu (backlash), assurant des découpes nettes et précises.
- Stabilité Accrue : Permet d'appliquer la juste précharge sur les V-Wheels, éliminant les vibrations parasites sans bloquer le mouvement.
- Maintenance Simplifiée : Compense l'usure naturelle des gommes des roues par un simple resserrage, prolongeant la durée de vie de votre machine sans changer les pièces.

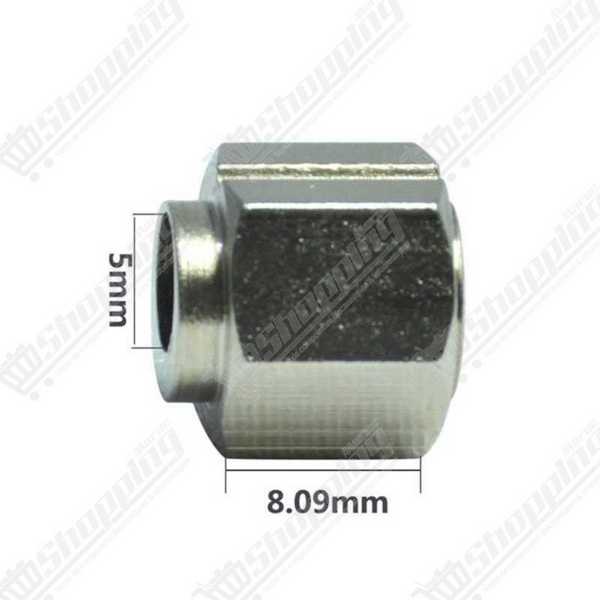

Fiche Technique Détaillée : Écrou Excentrique 5 mm
| Caractéristique | Valeur / Détail |
|---|---|
| Nom du produit | Écrou / Entretoise Excentrique |
| Diamètre Intérieur (Alésage) | 5 mm (Pour vis M5) |
| Diamètre Extérieur (Clé) | 10 mm (Hexagonal) |
| Hauteur Totale | 8,5 mm |
| Empreinte de montage | Nécessite un perçage de 7,15 mm à 7,3 mm |
| Matériau | Acier Haute Résistance / Nickelé |
| Compatibilité | Profilés V-Slot, C-Beam, OpenBuilds, Imprimantes 3D |
Commander l'Écrou Excentrique 5 mm au Maroc
Fiabilisez vos machines dès aujourd'hui. Nous proposons cet Écrou Excentrique 5x10x8.5 à un prix compétitif avec une disponibilité immédiate. Que vous soyez à Casablanca, Rabat, ou ailleurs au Maroc, profitez de notre livraison rapide pour remettre votre CNC ou votre imprimante 3D en état de marche sans attendre.
FAQ : Tout savoir sur le Réglage des Galets V-Slot
À quoi sert précisément cet écrou excentrique 5x10x8.5mm ?
Il agit comme une came de réglage pour les chariots sur rails V-Slot. En tournant l'écrou, vous déplacez l'axe de la roue de quelques millimètres, ce qui permet de supprimer le jeu mécanique ou d'ajuster la pression du guidage contre le profilé aluminium.
Quel diamètre percer pour installer cet excentrique ?
La plaque de support (Gantry Plate) doit avoir un trou d'un diamètre compris entre 7,15 mm et 7,3 mm. Cela permet d'insérer le bossage circulaire de l'écrou, tandis que la vis M5 traverse le trou central de 5 mm.
Comment valider que le réglage de l'excentrique est optimal ?
Le "sweet spot" est atteint lorsque le chariot ne bouge plus latéralement (pas de jeu), mais que vous pouvez encore faire tourner la roue sur elle-même avec vos doigts en sentant une légère résistance. Si la roue est impossible à tourner à la main, c'est trop serré.
Quels sont les risques d'un serrage excessif ?
Trop serrer l'excentrique écrase les roues en polycarbonate ou Delrin, créant des "plats" sur la gomme. Cela engendre des vibrations périodiques, une usure prématurée et force les moteurs pas-à-pas, risquant de provoquer des pertes de pas (layer shift).
Pourquoi l'écrou tourne-t-il sans bloquer la roue ?
C'est normal. Cet écrou ne sert pas à "visser" mais à "positionner". Pour fixer définitivement la roue, vous devez traverser l'ensemble avec une vis M5 et sécuriser le tout avec un écrou de sécurité (Nyloc) à l'extrémité de la vis.
L'écrou se dérègle avec les vibrations, que faire ?
Une fois le réglage parfait trouvé, assurez-vous de bien serrer l'écrou Nyloc au bout de la vis. Si les vibrations sont intenses, l'ajout d'une goutte de frein filet bleu (moyen) sur la vis M5 garantira que votre réglage ne bougera plus.
