Raccord pneumatique droit PC4-M5
Connecteur pneumatique PC4-M5 haute performance pour fixer solidement vos tubes PTFE sur extrudeurs d'imprimantes 3D.
- Filetage métrique M5 x 0.8 mm
- Pour tube OD 4 mm (Filament 1.75mm)
- Corps en laiton nickelé robuste
- Système Push-to-Connect instantané
- Griffes de retenue en inox
- Pression de service jusqu'à 10 bar
Sécurisez votre Extrusion 3D avec le Raccord PC4-M5
Vos impressions échouent à cause d'un tube Bowden qui glisse ? Le jeu mécanique est l'ennemi de la précision. Le connecteur pneumatique PC4-M5 n'est pas qu'un simple accessoire ; c'est le garant de la stabilité de votre flux de filament. Conçu spécifiquement pour verrouiller les tubes en PTFE de 4 mm, ce raccord "Push-to-Connect" élimine les mouvements parasites lors des rétractions rapides. Que vous assembliez une nouvelle machine d'automatisation ou que vous remplaciez le coupleur usé de votre extrudeur (souvent compatible avec les séries Ender et CR), ce composant en laiton nickelé assure une jonction hermétique et rigide, essentielle pour des pièces aux finitions impeccables.
Performance Technique du Connecteur Pneumatique PC4-M5
- Filetage de Précision : Standard métrique M5 x 0.8 mm, idéal pour les blocs extrudeurs en aluminium et les petits vérins pneumatiques.
- Grip Infaillible : Système de griffes internes en acier inoxydable qui mordent le tube sans l'écraser, garantissant zéro glissement.
- Compatibilité Tube : Optimisé pour un diamètre extérieur (OD) de 4 mm, le standard pour le filament 1.75 mm.
- Résistance Pression : Supporte une pression de service de 0 à 10 bar (1.0 MPa), bien au-delà des contraintes de l'impression 3D classique.
- Mécanisme Instantané : Bague de libération en POM/PBT pour une déconnexion rapide et sans outil du circuit.
Pourquoi intégrer le Raccord PC4-M5 dans vos montages ?
- Maintenance d'Imprimantes 3D : La pièce de rechange critique pour résoudre les problèmes de sous-extrusion causés par un "play" dans le chemin du filament (Bowden).
- Projets d'Automatisation : Parfait pour construire des circuits logiques pneumatiques compacts nécessitant une étanchéité parfaite à l'air comprimé.
- Flexibilité d'Installation : Le corps du raccord permet une rotation à 360° après vissage, facilitant le câblage de vos tubes sans contrainte de torsion.
- Durabilité Accrue : Contrairement aux coupleurs d'origine bon marché, la version à corps métallique résiste à l'usure et à la corrosion sur le long terme.

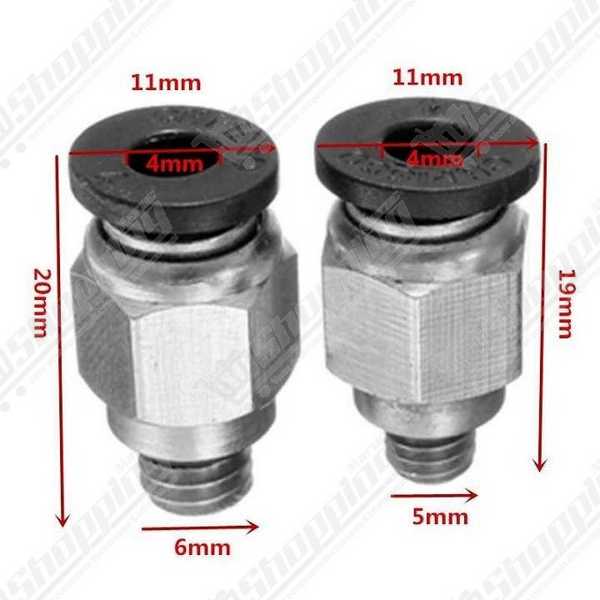

Fiche Technique Détaillée : PC4-M5
| Caractéristique | Spécification |
|---|---|
| Type de Raccord | Droit, Pneumatique "Push-to-Connect" |
| Filetage | M5 x 0.8 mm |
| Tube Compatible (OD) | 4 mm (PTFE, PU, Nylon) |
| Matériaux | Corps : Laiton nickelé / Cuivre Griffes : Acier Inoxydable Joint : NBR |
| Pression Max | 1.2 MPa (Pression de service 0-1.0 MPa) |
| Température de Fonctionnement | 0°C à 60°C (Standard) |
| Fluides | Air comprimé, Vide |
Commander le Raccord PC4-M5 au Maroc
Ne laissez pas une pièce à petit prix bloquer vos grands projets. Commandez dès maintenant votre connecteur PC4-M5 et bénéficiez d'une livraison rapide partout au Maroc. Nos composants sont en stock, vérifiés et proposés à un prix compétitif pour les makers et les industriels exigeants. Réparez, upgradez et imprimez sans attendre.
FAQ : Questions Fréquentes sur l'Installation du PC4-M5
Le PC4-M5 est-il compatible avec mon extrudeur Creality (Ender 3, CR-10) ?
Oui, la grande majorité des extrudeurs (la partie moteur qui pousse le fil) sur les machines Creality utilisent un filetage M5. Cependant, vérifiez toujours le côté "Hotend" (tête de chauffe), qui utilise souvent un raccord plus large (PC4-M6 ou M10).
Comment éviter que le tube PTFE ne bouge lors des rétractions ?
Le mouvement est souvent dû à des griffes internes usées ou à l'absence du clip de verrouillage (souvent bleu). Assurez-vous d'enfoncer le tube à fond jusqu'à la butée, puis insérez le clip de verrouillage sous la bague plastique pour figer le mécanisme.
Ce raccord est-il "traversant" (le tube passe-t-il au travers) ?
Cela dépend du lot de fabrication. De nombreux modèles PC4-M5 standards ne sont pas traversants à cause de l'étroitesse du filetage M5. Le tube s'arrête en butée au fond du raccord, et le filament continue seul à travers le trou du filetage.
Comment déconnecter le tube sans casser le raccord ?
Il ne faut jamais tirer sur le tube sans déverrouiller. Appuyez fermement sur la bague de libération (partie supérieure en plastique) vers le bas (contre le métal) pour rétracter les griffes en acier, puis tirez le tube simultanément.

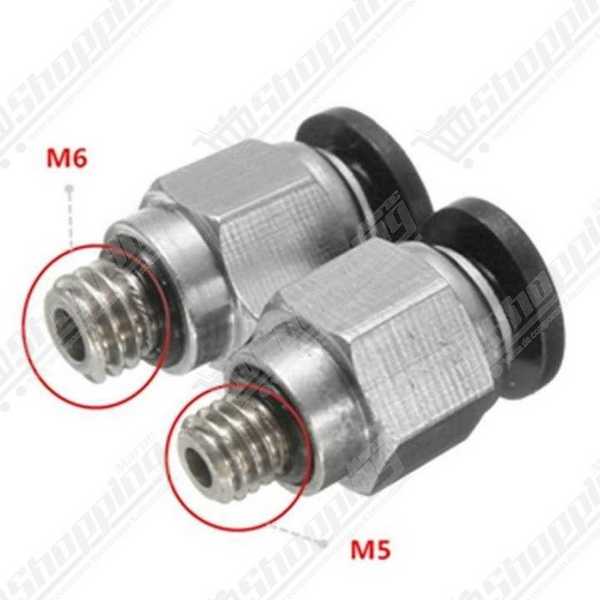

Quelle est la différence entre PC4-M5 et PC4-M6 ?
La différence réside dans le diamètre du filetage. Le PC4-M5 a un filetage de 5mm, tandis que le PC4-M6 (souvent appelé M10 par abus de langage dans le jargon 3D asiatique, bien que ce soit un filetage 1/8" ou M6 selon les modèles) est plus large. Ils ne sont pas interchangeables.
