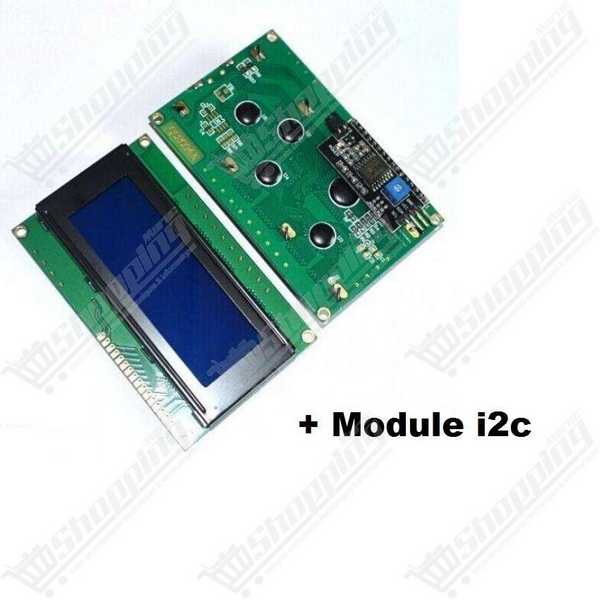

Afficheur LCD 2004 20x4 Bleu avec Module I2C 5V
Afficheur LCD 20x4 caractères bleu haute résolution avec module I2C pré-soudé pour une connexion simplifiée.
- Format large : 20 caractères sur 4 lignes
- Interface I2C : économise les broches E/S
- Contraste réglable via potentiomètre intégré
- Compatible Arduino, ESP32, STM32 et Raspberry
- Rétroéclairage bleu pour une lisibilité optimale
Voyez Plus Grand : L'Écran LCD 20x04 I2C Transforme votre Interface
Vous vous sentez à l'étroit sur un écran 16x02 classique ? Passez à la vitesse supérieure. Avec l'Afficheur LCD 20x04 Bleu, vous ne vous contentez pas d'afficher des données, vous créez un véritable tableau de bord. Capable de présenter 80 caractères simultanément, cet écran est la solution idéale pour ceux qui refusent de faire défiler du texte en boucle pour lire une simple phrase. Grâce à son module I2C pré-soudé, fini le cauchemar du câblage spaghetti : deux fils suffisent pour piloter l'ensemble. C'est le choix technique par excellence pour donner une allure professionnelle et une lisibilité cristalline à vos projets électroniques.
Performance et Connectivité du Module LCD 2004 Bleu
- Haute Résolution Alphanumérique : Profitez d'une matrice large de 20 caractères sur 4 lignes, offrant le double d'espace par rapport aux standards habituels.
- Interface I2C Simplifiée : Économisez vos ports d'entrées/sorties. Grâce au contrôleur PCF8574, cet écran ne monopolise que les broches SDA et SCL de votre microcontrôleur.
- Contraste Saisissant : L'affichage blanc sur fond de rétroéclairage LED bleue garantit une lisibilité parfaite (STN Transmissif), même dans des environnements sombres.
- Standard Industriel : Basé sur le pilote HD44780, assurant une compatibilité totale avec les bibliothèques standards du marché.
- Adressage Flexible : Adresse I2C par défaut de 0x27 ou 0x3F, modifiable physiquement via les cavaliers A0/A1/A2 pour empiler plusieurs écrans.
Pourquoi Intégrer cet Afficheur I2C dans vos Montages Arduino ?
- Stations Météo Complètes : Affichez simultanément la température, l'humidité, la pression atmosphérique et l'heure sans devoir alterner les écrans.
- Interfaces pour Imprimantes 3D : Idéal pour visualiser les coordonnées XYZ et la température de la buse en temps réel (compatible Marlin).
- Débogage Avancé : Utilisez les 4 lignes pour surveiller l'état de vos variables et capteurs sans connexion PC série permanente.
- Menus de Navigation : Créez des interfaces utilisateur complexes avec des menus et sous-menus clairs pour vos systèmes domotiques.
Fiche Technique Détaillée : Écran LCD 20x04 I2C
| Caractéristique | Spécification |
|---|---|
| Format d'affichage | 20 Colonnes x 4 Lignes |
| Tension d'alimentation | 5V DC |
| Communication | I2C (SDA/SCL) |
| Contrôleur LCD/I2C | HD44780 / PCF8574 |
| Adresse I2C | 0x27 ou 0x3F (Configurable) |
| Dimensions Module | 98 x 60 x 20 mm |
| Zone Visuelle | 76 x 26 mm |
| Température de service | -20°C à +70°C |
Commander votre Afficheur LCD 20x04 I2C au Maroc
Ne laissez pas vos projets dans l'attente. Commandez dès maintenant votre LCD 20x04 avec interface I2C et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un matériel testé, un prix compétitif et une disponibilité immédiate en stock. Passez commande aujourd'hui pour transformer l'ergonomie de vos créations électroniques demain.
Dépannage et FAQ : Maîtrisez votre Afficheur LCD 2004
Q1 : L'écran s'allume en bleu mais n'affiche aucun texte (ou des carrés blancs). Que faire ?
Pas de panique, c'est le classique du genre ! Dans 99% des cas, c'est juste une question de contraste. Au dos du module I2C, vous trouverez un petit potentiomètre bleu (vis cruciforme). Tournez-le doucement pendant que l'écran est sous tension jusqu'à ce que les caractères apparaissent nettement.
Q2 : Comment brancher cet écran sur une Arduino Uno ou Mega ?
La simplicité I2C est là pour vous aider. Pour une Arduino Uno/Nano : SDA sur A4, SCL sur A5. Pour une Arduino Mega : SDA sur 20, SCL sur 21. Alimentez toujours en 5V (VCC) et reliez les masses (GND).
Q3 : J'ai une erreur de compilation avec "LiquidCrystal_I2C". Une solution ?
Les bibliothèques portant ce nom sont légion et souvent incompatibles. Si lcd.init() ou lcd.begin() échouent, nous recommandons vivement de passer à la bibliothèque moderne "hd44780" (disponible dans le gestionnaire de bibliothèques Arduino). Elle détecte automatiquement l'adresse et le modèle de puce.
Q4 : Puis-je l'utiliser avec un Raspberry Pi ou un ESP32 en 3.3V ?
L'écran est natif en 5V. Sur un système 3.3V (comme l'ESP32 ou le Pi), alimentez l'écran en 5V, mais il est recommandé d'utiliser un convertisseur de niveau logique pour les lignes SDA et SCL afin de protéger votre microcontrôleur, bien que beaucoup d'utilisateurs connectent directement sans dommage immédiat.
