Voltmètre Ampèremètre Numérique DC 100V 10A à Double Affichage LED
Module compact 2-en-1 affichant simultanément tension et courant DC jusqu'à 100V et 10A avec précision.
- Plage de mesure : 0-100V DC / 0-10A DC
- Tension d'alimentation : 4,5V à 30V DC
- Affichage : Double LED 0,28 pouce (Rouge/Bleu)
- Shunt de mesure interne intégré
- Calibration ajustable par potentiomètres
Optimisez votre surveillance électrique avec le Voltmètre Ampèremètre Numérique DC 100V 10A
Ne naviguez plus à l'aveugle dans vos circuits électroniques. Le Voltmètre Ampèremètre Numérique DC 100V 10A est l'instrument de "tableau de bord" essentiel pour visualiser instantanément la santé de votre installation. Que vous assembliez une alimentation de laboratoire ou surveilliez une batterie, ce module 2-en-1 compact remplace avantageusement les multimètres encombrants. Avec son double affichage LED et son shunt interne, il fournit une lecture simultanée de la tension et de l'intensité pour sécuriser vos projets.
Précision technique et atouts du Double Afficheur 0-100V
- Large plage de mesure : Contrôlez des tensions de 0 à 100V DC et des courants jusqu'à 10A sans complexité.
- Shunt Intégré : Ce modèle 10A possède déjà son shunt de mesure soudé sur le circuit, simplifiant radicalement le câblage.

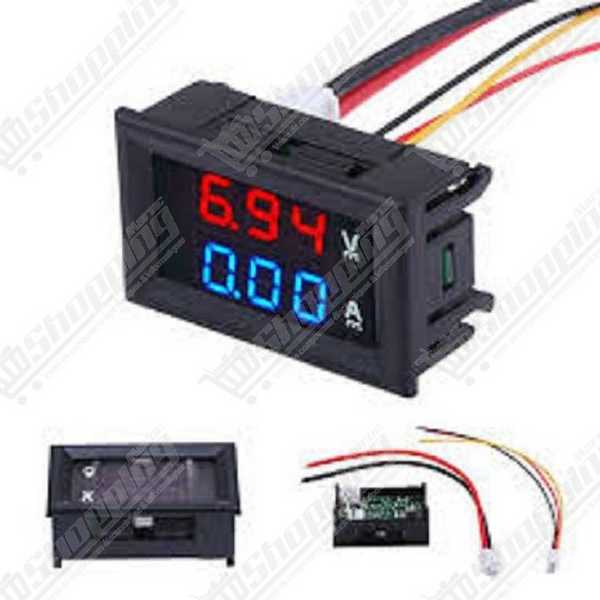

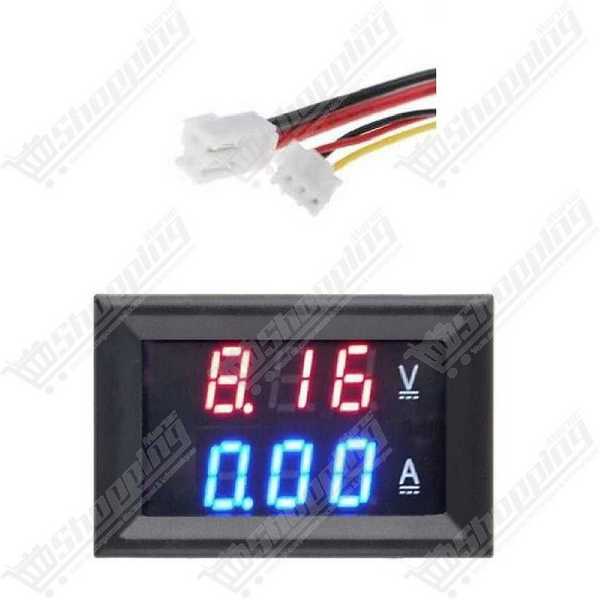

- Affichage Dual LED : Lecture claire sur écran 0,28 pouce avec une ligne Rouge (Voltage) et une ligne Bleu/Vert (Ampérage).
- Calibration Fine : Équipé de potentiomètres V-ADJ et I-ADJ au dos pour un réajustement manuel (Précision ± 1%).
- Basse consommation : Nécessite moins de 20 mA, préservant l'énergie de vos systèmes autonomes.
Applications concrètes pour ce Module de Mesure
- Monitoring de Batteries : Suivez la charge/décharge de batteries 12V, 24V ou systèmes solaires (avec alimentation isolée si >30V).
- Alimentation DIY : Indispensable pour créer une station de test variable fiable à partir de composants de récupération.
- Projets E-Mobilité : Parfait pour l'instrumentation de vélos électriques ou le diagnostic automobile.
- Sécurité des circuits : Détectez immédiatement toute surconsommation anormale.
Fiche Technique Détaillée : Voltmètre Ampèremètre 10A
| Caractéristique | Valeur / Détail |
|---|---|
| Plage de Tension (Mesure) | 0 – 100V DC |
| Plage de Courant (Mesure) | 0 – 10A DC (Shunt interne inclus) |
| Tension d'alimentation (Module) | 4,5V – 30V DC (Attention au survoltage) |
| Dimensions de découpe | 46 mm x 27 mm |
| Taux de rafraîchissement | 300 ms à 500 ms |
| Précision | ± 1% (ajustable ± 1 digit) |
| Température de service | -10°C à 65°C |
Commander votre Voltmètre Ampèremètre Numérique au Maroc
Ne laissez rien au hasard dans vos montages. Commandez votre Voltmètre Ampèremètre DC 100V 10A dès maintenant et bénéficiez d'une livraison rapide partout au Maroc. Nos produits en stock sont prêts à être expédiés pour garantir la réussite de vos projets au meilleur prix.
FAQ : Utilisation et Câblage du Voltmètre Ampèremètre

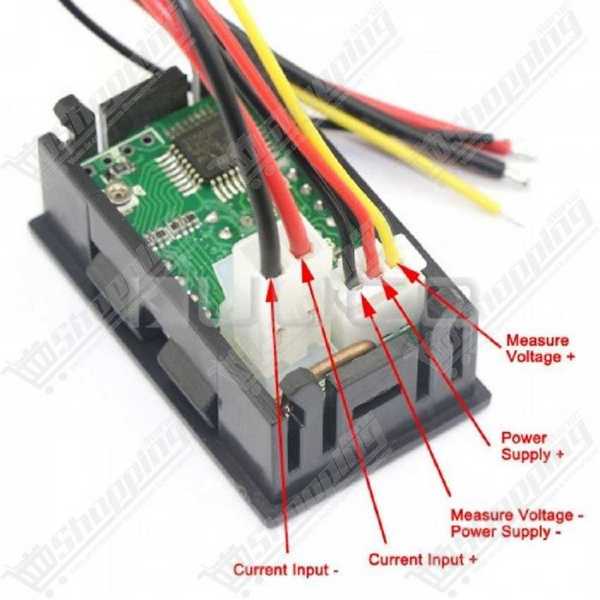

Comment câbler les 5 fils (3 fins, 2 épais) ?
Le respect du câblage est vital. Les fils fins gèrent l'alimentation du module (Rouge/Noir : 4.5-30V) et la mesure de tension (Jaune/Blanc : Positif de la source). Les fils épais mesurent le courant et se placent impérativement en série sur le pôle négatif (Low-Side) : le Noir vers le "moins" de l'alim, le Rouge vers le "moins" de la charge.
Peut-on mesurer une batterie de 48V ?
Oui pour la mesure, mais attention à l'alimentation ! Le module mesure jusqu'à 100V, mais ses fils fins d'alimentation grillent au-delà de 30V. Pour du 48V, alimentez obligatoirement le module via une source externe séparée (ex: pile 9V ou chargeur USB).
Puis-je placer l'ampèremètre sur le fil positif ?
Non. La conception à masse commune impose de placer le shunt (fils épais) sur la ligne négative. Un branchement sur le positif créerait un court-circuit immédiat.
L'affichage est-il calibrable ?
Oui, si vous notez un écart avec un multimètre de référence, utilisez les potentiomètres V-ADJ et I-ADJ au dos du circuit pour ajuster finement les valeurs.
Faut-il acheter un shunt externe ?
Non, ce modèle 10A intègre le shunt directement sur le PCB. Aucun composant supplémentaire n'est requis pour la mesure.
