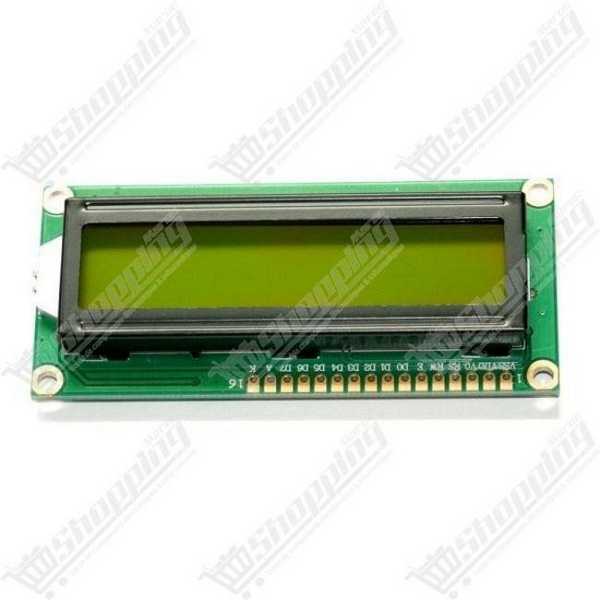

Afficheur LCD 1602 16x2 rétro-éclairage vert 5V
Afficheur LCD 16x02 caractères verts sur fond jaune, idéal pour vos interfaces Arduino et projets électroniques.
- Affichage : 16 caractères x 2 lignes
- Contrôleur : HD44780 standard
- Alimentation : 5V DC
- Rétroéclairage : LED Verte/Jaune
- Dimensions : 80 x 36 mm
Donnez une Voix Visuelle à vos Projets avec l'Écran LCD 16x02
Vous en avez assez de déchiffrer des données brutes sur le moniteur série de votre ordinateur ? Il est temps d'offrir une interface utilisateur claire et autonome à vos créations. L'Écran LCD 16x02 à Rétroéclairage Vert est la solution d'affichage par excellence pour les makers et ingénieurs exigeants. Que ce soit pour afficher une température, un statut système ou créer un menu de navigation, ce module transforme vos lignes de code en informations lisibles instantanément. Grâce à son contrôleur standardisé HD44780, il assure une compatibilité quasi-universelle, faisant de lui le choix le plus fiable pour passer du prototype à la réalisation finale.
Performance et Lisibilité du Module LCD 1602 à Rétroéclairage Vert
- Affichage Optimisé : Profitez d'une matrice claire de 16 caractères sur 2 lignes, idéale pour des messages concis et précis.
- Contraste Supérieur : La technologie STN Transflectif offre des caractères noirs profonds sur un fond vert-jaune lumineux, garantissant une lisibilité parfaite même dans l'obscurité.
- Compatibilité Totale : Piloté par le légendaire contrôleur HD44780 (ou équivalent ST7066), il s'intègre sans effort avec les bibliothèques standards comme LiquidCrystal.
- Alimentation Standard : Conçu pour fonctionner sous une tension de 5V DC, il s'alimente directement via votre carte de développement sans régulateur complexe.
- Format Compact : Avec des dimensions de module de 80,0 mm x 36,0 mm, il s'intègre facilement dans la plupart des boîtiers et façades de projets.
Pourquoi Intégrer cet Afficheur Alphanumérique dans vos Montages ?
- Débogage en Temps Réel : Visualisez les valeurs de vos capteurs ou l'état de vos variables sans être connecté à un ordinateur.
- Interfaces Homme-Machine (IHM) : Créez des systèmes de contrôle d'accès, des stations météo ou des contrôleurs d'imprimante 3D avec un retour visuel immédiat.
- Apprentissage Simplifié : C'est le composant incontournable pour maîtriser les protocoles de communication parallèle (4 bits/8 bits) ou I2C (avec adaptateur).
- Robustesse Industrielle : Capable de fonctionner entre -20°C et +70°C, il est adapté aux environnements plus rudes que votre bureau.
Fiche Technique Détaillée : Écran LCD 16x02 STN 5V
| Caractéristique | Spécification |
|---|---|
| Technologie d'affichage | LCD STN Positif, Transflectif (Caractères noirs / Fond vert) |
| Format | 16x2 (32 caractères au total) |
| Contrôleur | HD44780, ST7066 ou compatible |
| Tension d'alimentation (VDD) | 4,5V à 5,5V DC (Typique 5,0V) |
| Courant (avec rétroéclairage) | Environ 20 mA à 60 mA |
| Interface | Parallèle 4/8 bits (I2C possible avec module additionnel) |
| Dimensions Totales | 80 mm x 36 mm x 13,2 mm |
| Taille des caractères | 2,95 mm x 5,55 mm |
| Connectivité | 16 broches (Pas de 2,54 mm) |
Commander l'Afficheur LCD 16x02 au Maroc
Ne laissez pas vos projets dans le noir. Procurez-vous cet indispensable de l'électronique dès aujourd'hui. Nous assurons une livraison rapide partout au Maroc et garantissons un stock disponible immédiatement. Profitez d'un prix compétitif pour un composant de qualité professionnelle, testé et approuvé pour vos applications Arduino et embarquées.
Questions Fréquentes sur l'Installation de l'Écran LCD 1602
Pourquoi mon écran affiche-t-il uniquement des rectangles blancs ou reste-t-il vide ?
C'est le problème le plus classique ! Il s'agit presque toujours du réglage du contraste. Tournez le potentiomètre relié à la broche V0 (pin 3) (ou le potentiomètre bleu à l'arrière si vous utilisez un module I2C) jusqu'à ce que le texte apparaisse nettement.
Comment sécuriser le branchement du rétro-éclairage ?
Le rétro-éclairage utilise les broches 15 (Anode) et 16 (Cathode). Connectez la broche 16 à la masse (GND) et la broche 15 au 5V. Attention : il est fortement recommandé d'insérer une résistance de 220 ohms en série sur l'Anode pour protéger la LED interne et prolonger sa durée de vie.
Quelle bibliothèque Arduino choisir ?
Pour un câblage direct (mode parallèle avec beaucoup de fils), la bibliothèque native "LiquidCrystal" de l'IDE Arduino est parfaite. Si vous utilisez un adaptateur I2C (seulement 4 fils), installez la bibliothèque "LiquidCrystal_I2C".
Puis-je utiliser cet écran 5V avec un ESP32 ou Raspberry Pi (3.3V) ?
L'écran a impérativement besoin de 5V pour s'allumer. Bien qu'il puisse parfois "comprendre" les signaux 3.3V, c'est risqué. Pour la stabilité et la sécurité de votre microcontrôleur, utilisez un convertisseur de niveau logique (Logic Level Shifter) ou un module I2C correctement alimenté.
Mon code I2C est correct, mais rien ne s'affiche. Que faire ?
L'adresse I2C est probablement mauvaise. Les adresses par défaut sont souvent 0x27 ou 0x3F. Utilisez un sketch "I2C Scanner" sur votre Arduino pour trouver l'adresse hexadécimale exacte de votre module.
Est-il possible d'afficher des accents (é, à, ç) ?
Le jeu de caractères standard du contrôleur HD44780 est limité et n'inclut pas les accents français par défaut. Cependant, vous pouvez dessiner vos propres caractères pixel par pixel (matrice 5x8) en utilisant la fonction lcd.createChar().
