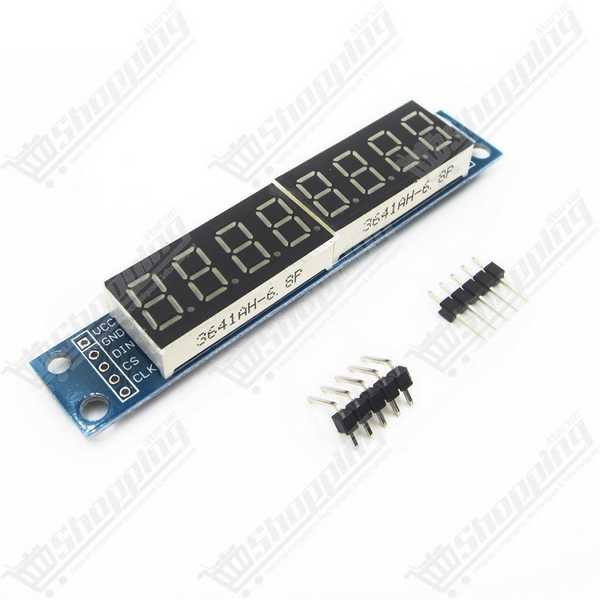

Module Afficheur 7 Segments 8 Chiffres MAX7219 Rouge 0.36"
Afficheur numérique rouge 8 chiffres MAX7219 à interface SPI, idéal pour l'affichage de données Arduino.
- Contrôleur : Maxim MAX7219
- Affichage : 8 chiffres, 7 segments rouges
- Interface : Série SPI 3 fils (DIN, CS, CLK)
- Tension : 4.5V - 5.5V DC
- Dimensions : 82 mm x 15 mm x 11 mm
Optimisez vos Projets Arduino avec le Module Afficheur LED 8 Chiffres MAX7219
Vous en avez assez de sacrifier toutes les broches de votre microcontrôleur pour un simple affichage ? Ne laissez plus le câblage complexe freiner votre créativité. Le Module Afficheur LED MAX7219 est la solution d'ingénierie idéale pour intégrer une visualisation numérique claire et lumineuse sans encombrer votre processeur. Grâce à son architecture intelligente utilisant seulement 3 fils de communication, ce module libère vos E/S pour des capteurs ou des actionneurs cruciaux. Que vous conceviez une horloge de précision ou un compteur industriel, ce composant compact gère le multiplexage en interne, garantissant une stabilité parfaite et une luminosité éclatante.
Performances Techniques de l'Afficheur MAX7219 à 7 Segments
- Interface Série Économe : Communication via protocole SPI nécessitant uniquement les broches DIN, CS et CLK, compatible avec Arduino, PIC et AVR.
- Capacité de Chaînage (Daisy-Chain) : Grâce à la sortie DOUT, connectez plusieurs modules en série pour créer de larges panneaux d'affichage sans multiplier les fils.
- Contrôle de Luminosité Avancé : Ajustez l'intensité lumineuse sur 16 niveaux numériques via logiciel ou matériel, idéal pour une visibilité optimale de jour comme de nuit.
- Gestion Énergétique : Consommation optimisée avec un mode veille à 150 µA, parfait pour les systèmes sur batterie.
- Format Compact : Afficheur de 0,36 pouce (9,14 mm) offrant une excellente lisibilité tout en conservant une empreinte réduite de 82 mm x 15 mm.
Applications et Usages du Module LED 8 Digits au Maroc
- Instrumentation sur mesure : Création de voltmètres, thermomètres numériques ou tachymètres pour vos établis électroniques.
- Projets Domotiques : Affichage de l'heure, de la date ou de données de capteurs (humidité, température) dans un boîtier compact.
- Systèmes de Comptage : Compteurs de passage, tableaux de score pour jeux électroniques ou minuteurs précis.
- Interfaces IHM : Visualisation de codes d'erreur ou de paramètres de configuration pour imprimantes 3D et machines CNC DIY.
Fiche Technique Détaillée : Module Afficheur MAX7219
| Caractéristique | Spécification |
|---|---|
| Contrôleur (Chipset) | Maxim MAX7219 |
| Tension d'alimentation (VCC) | 4,5 V à 5,5 V (Typique 5V) |
| Configuration | 8 Chiffres, 7 Segments + Point décimal (Cathode Commune) |
| Consommation Max | ~330 mA (tous segments allumés) |
| Fréquence de Balayage | 800 Hz (Typique) - Aucun scintillement visible |
| Interface | Série 3 fils (Compatible SPI) |
| Dimensions du module | 82 mm x 15 mm x 11 mm |
| Couleur LED | Rouge |
Commander votre Afficheur LED MAX7219 au Maroc
Donnez vie à vos données dès aujourd'hui. En choisissant ce module MAX7219, vous optez pour la fiabilité et la simplicité d'intégration. Nous assurons une disponibilité immédiate de nos stocks pour vous garantir une livraison rapide partout au Maroc. Profitez d'un tarif compétitif pour un composant indispensable à tout laboratoire d'électronique.
FAQ : Dépannage et Utilisation du Driver LED MAX7219
R : Cela est souvent dû à une chute de tension causée par la diode de protection (D1). Pour y remédier, alimentez chaque module directement en 5V via les broches VCC en parallèle, ou court-circuitez la diode sur les modules suivants.
R : Le MAX7219 est sensible aux parasites. Utilisez des câbles courts, assurez une masse (GND) commune et ajoutez un condensateur de découplage de 10µF ou 100nF entre VCC et GND près de la puce.
R : Officiellement, il nécessite 4V minimum. Bien qu'il puisse fonctionner en 3,3V, il est fortement recommandé de l'alimenter en 5V et d'utiliser un convertisseur de niveau logique (Logic Level Shifter) pour les données.
R : Le module démarre souvent en mode "Shutdown". Assurez-vous d'initialiser l'intensité dans votre code (ex: lc.setIntensity(0, 8);) et de "réveiller" la puce.
R : La bibliothèque "LedControl" est idéale pour débuter. Pour des effets avancés ou une meilleure gestion mémoire, préférez "MD_MAX72XX".
R : Vérifiez si le câblage des données est inversé ou si la puce est défectueuse. Assurez-vous également que votre afficheur est bien de type "cathode commune".
