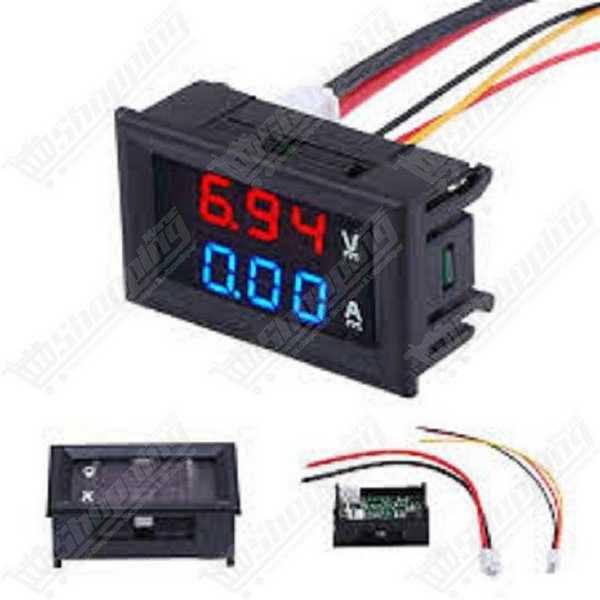

Voltmètre Ampèremètre Numérique DC 100V 20A à Double Affichage
Module numérique compact à double affichage pour surveiller tension et courant DC avec précision et shunt intégré.
- Plage de Tension : 0 - 100V DC
- Plage de Courant : 0 - 20A (Shunt intégré)
- Affichage : Double LED (Rouge / Bleu)
- Précision : ± 1%
- Alimentation : 4V à 30V DC
- Dimensions : 48 x 29 x 21 mm
Contrôle et Précision : Le Voltmètre Ampèremètre Numérique DC 100V 20A
Vous en avez assez de deviner la consommation réelle de vos montages ou de jongler avec un multimètre portatif ? Optimisez votre espace de travail avec ce module d'instrumentation compact. Ce n'est pas un simple afficheur, c'est un véritable tableau de bord miniature pour vos projets électroniques. Que vous surveilliez un banc de batteries solaires ou que vous construisiez une alimentation de laboratoire DIY, ce module à double affichage LED vous offre une lecture instantanée et simultanée de la tension et de l'intensité. Grâce à son shunt intégré, l'installation est simplifiée, éliminant le besoin de composants externes encombrants pour les courants jusqu'à 20A.
Performance Technique du Module de Mesure 100V 20A

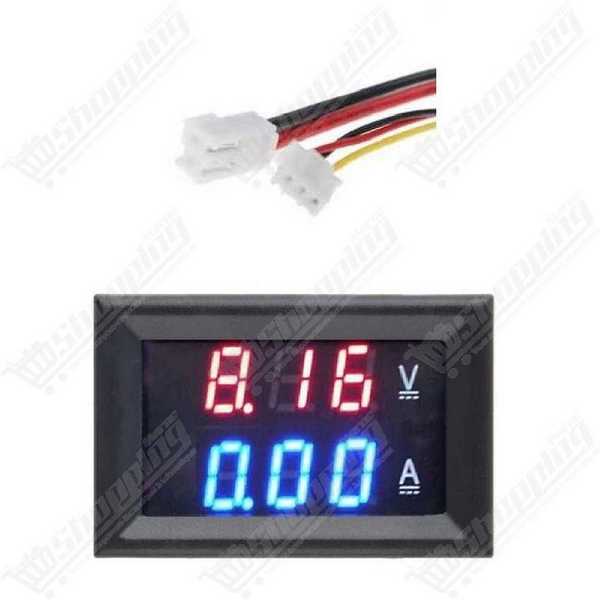

- Double Mesure Simultanée : Affiche la tension en Rouge (0-100V) et le courant en Bleu (0-20A) pour une lisibilité maximale.
- Shunt Interne Intégré : Contrairement aux modèles 50A ou 100A, cette version 20A ne nécessite aucune résistance externe, simplifiant considérablement le câblage.
- Haute Précision : Bénéficiez d'une résolution fine de 0,1 V pour la tension et 0,01 A pour le courant, avec une marge d'erreur inférieure à 1 %.
- Flexibilité d'Alimentation : Le module fonctionne sur une plage de DC 4V à 30V, avec une consommation énergétique minime inférieure à 20 mA.
- Calibration Personnalisable : Dispose de potentiomètres au dos pour un étalonnage fin (V-ADJ et I-ADJ) si vous devez correspondre à un instrument de référence.
Applications et Avantages du Double Afficheur Numérique
- Surveillance Solaire et Batteries : Indispensable pour contrôler la charge et la décharge de vos batteries (Lithium, Plomb) et vérifier le rendement de vos panneaux solaires en temps réel.
- Alimentation de Laboratoire : L'ajout parfait pour transformer une vieille alimentation d'ordinateur ou un transformateur en une station de test professionnelle.
- Diagnostic Automobile et Audio : Surveillez la santé de votre alternateur ou la consommation de vos amplificateurs audio embarqués sans encombrer le tableau de bord.
- Intégration Facile : Grâce à ses dimensions standards et ses clips de fixation, il s'encastre proprement dans n'importe quel boîtier (découpe de 45,5 mm x 26,5 mm).
Fiche Technique Détaillée : Voltmètre Ampèremètre DC
| Caractéristique | Spécification |
|---|---|
| Plage de Tension (Mesure) | DC 0 - 100 V |
| Plage de Courant (Mesure) | DC 0 - 20 A (Shunt intégré) |
| Tension d'alimentation (Module) | DC 4 V à 30 V Max |
| Vitesse de rafraîchissement | Env. 300 ms à 500 ms |
| Affichage | LED 7 segments (0.28" ou 0.39") |
| Température de service | -10 °C à +65 °C |
| Dimensions (L x H x P) | 48 mm x 29 mm x 21 mm |
Commander le Voltmètre Ampèremètre Numérique au Maroc
Ne laissez plus le hasard dicter la performance de vos circuits. Commandez dès maintenant votre Voltmètre Ampèremètre DC 100V 20A et profitez d'une livraison rapide partout au Maroc. Nos stocks sont disponibles immédiatement pour garantir la réussite de vos projets sans attente. Qualité professionnelle à prix compétitif : équipez votre atelier dès aujourd'hui.
FAQ : Installation et Dépannage du Module de Mesure

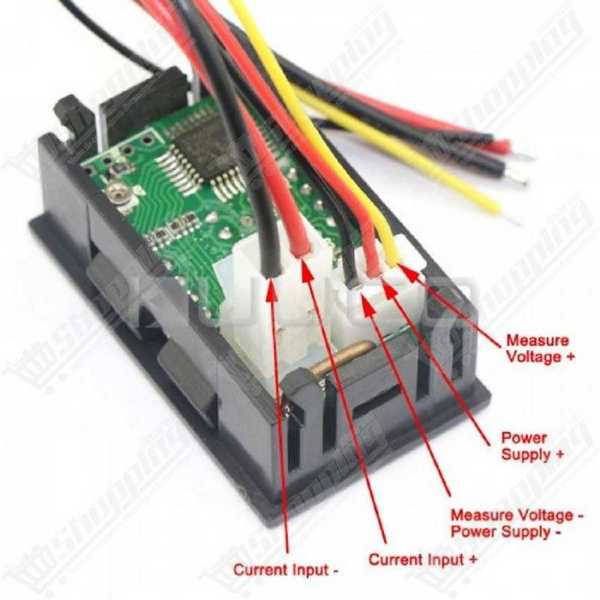

Q1: Sur quel pôle du circuit faut-il brancher les fils de mesure du courant ?
Attention : L'ampèremètre doit être branché en série exclusivement sur le pôle négatif (retour de masse) de la charge. Si vous branchez les gros fils de mesure sur le pôle positif, vous provoquerez un court-circuit immédiat qui détruira l'appareil.
Q2: Pourquoi l'ampèremètre affiche-t-il 0.00A alors que la charge est alimentée ?
Ce problème survient généralement si les deux gros fils (rouge et noir) sont inversés ou si l'appareil est monté en parallèle au lieu d'être en série. Vérifiez que l'intégralité du courant de la charge traverse bien les fils épais avant de retourner à la batterie.
Q3: Est-il nécessaire d'utiliser un shunt externe pour ce modèle 20A ?
Non, c'est l'un des grands avantages de ce modèle. Le version DC 100V 20A intègre son propre shunt de mesure à l'intérieur du boîtier. Vous pouvez le brancher directement sans résistance externe, contrairement aux modèles 50A ou 100A.
Q4: Puis-je alimenter l'afficheur avec la même source de tension que celle mesurée ?
Oui, mais à une condition stricte : la tension de la source doit être comprise entre 4,5V et 30V. Si vous mesurez une tension supérieure (par exemple 48V ou jusqu'à 100V), vous devez impérativement alimenter les fils fins (rouge/noir) via une source séparée isolée (5V à 12V) pour ne pas brûler l'électronique.
Q5: Comment corriger une différence de mesure par rapport à mon multimètre ?
Le module est équipé de deux petits potentiomètres de précision au dos (marqués V-ADJ pour la tension et I-ADJ pour le courant). Utilisez un tournevis de précision pour ajuster et calibrer les valeurs affichées afin qu'elles correspondent parfaitement à votre appareil de référence.
Q6: Pourquoi le fil fin noir ne doit-il pas toujours être branché ?
Si vous utilisez une alimentation commune (la même source pour alimenter le module et pour la charge mesurée), le fil fin noir ne doit pas être connecté. Le gros fil noir assure déjà la mise à la masse. Connecter le petit fil noir dans ce cas créerait une "boucle de masse" risquant de faire fondre les pistes du circuit imprimé lors de forts appels de courant.
