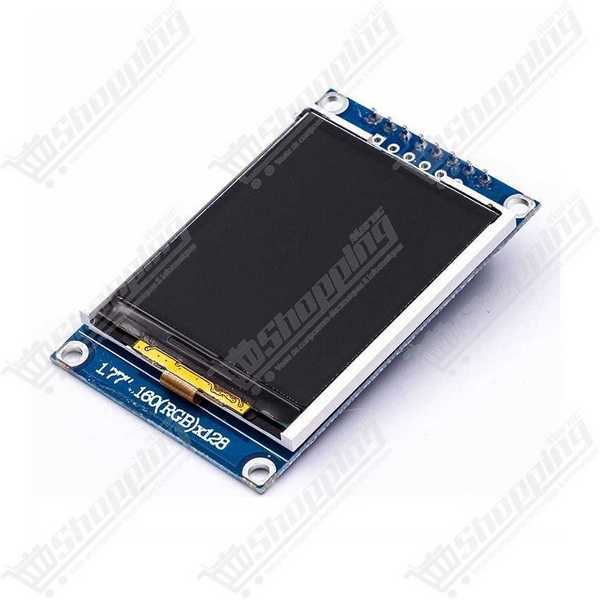

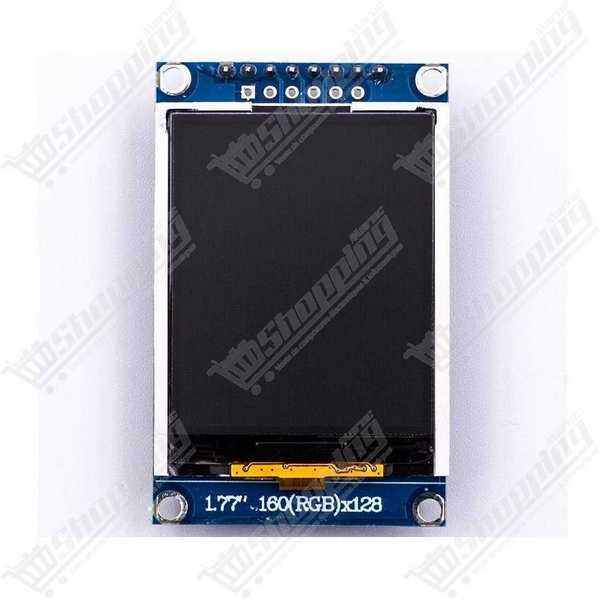

Écran TFT LCD 1.77 Pouces Couleur 128x160 SPI
Compact et performant, cet écran LCD TFT 1.77" SPI offre une résolution couleur idéale pour vos projets électroniques.
- Résolution : 128 x 160 pixels (RGB)
- Contrôleur : ST7735S via Interface SPI
- Affichage : Couleurs vives 16 bits
- Tension : Logique 3.3V (VCC 3.3-5V)
- Extra : Lecteur Micro SD intégré
Donnez Vie à vos Projets : La Puissance de l'Écran LCD 1,77 TFT
Votre microcontrôleur mérite mieux qu'un simple moniteur série ou qu'un afficheur 16x2 monochrome terne. Dites adieu aux interfaces tristes et passez à la vitesse supérieure avec ce module d'affichage LCD 1,77 pouce TFT Couleur. Idéal pour ceux qui cherchent à intégrer une interface graphique (GUI) riche sans sacrifier l'espace sur leur PCB, cet écran offre une densité de pixels impressionnante pour sa taille. Grâce à sa communication via le bus SPI Série, il économise vos précieuses broches d'entrées/sorties sur vos cartes Arduino, ESP32 ou STM32, vous laissant libre de connecter d'autres capteurs et actionneurs. C'est la solution compacte par excellence pour visualiser des données en temps réel avec clarté et dynamisme.
Performance d'Affichage de l'Écran TFT 128x160
- Rendu Visuel Éclatant : Profitez d'une résolution nette de 128 x 160 pixels capable d'afficher jusqu'à 65 536 couleurs (16 bits) pour des images et des graphiques détaillés.
- Pilotage Simplifié : Intègre le contrôleur ultra-populaire ST7735S, assurant une compatibilité quasi universelle avec les bibliothèques standards comme Adafruit GFX ou TFT_eSPI.
- Interface Économe : Fonctionne sur une interface SPI à 4 fils, ce qui permet un rafraîchissement rapide tout en minimisant le câblage complexe.
- Luminosité Adaptable : Dispose d'un rétroéclairage à 2 LED blanches offrant une luminosité typique de 400 à 500 cd/m², parfait même dans des environnements bien éclairés.
- Stockage Embarqué : Le PCB inclut souvent un emplacement pour carte Micro SD, idéal pour charger des images bitmaps ou logger des données directement sans module externe.
Projets et Applications du Module LCD SPI 1.77"
- Interfaces IHM (HMI) : Créez des menus de navigation intuitifs pour vos systèmes domotiques ou contrôleurs de machines.
- Mini Consoles de Jeu : La rapidité du rafraîchissement permet de concevoir des jeux rétro portables type "GameBoy" miniature avec un ESP32.
- Moniteurs de Données IoT : Affichez des graphiques en temps réel (température, humidité) directement sur l'objet connecté sans passer par un smartphone.
- Outils de Diagnostic : Transformez votre Arduino en un mini oscilloscope ou un analyseur logique visuel.
- Wearables DIY : Sa taille compacte (moins de 2 pouces) le rend intégrable dans des projets portables ou des montres connectées DIY.
Fiche Technique Détaillée : Écran LCD 1,77 pouce TFT
| Caractéristique | Spécification |
|---|---|
| Taille de l'écran | 1,77 pouce (Diagonale) |
| Résolution | 128 x 160 Pixels (Portrait) |
| Contrôleur (Driver IC) | ST7735S (compatible ILI9163C) |
| Interface de Communication | SPI Série (3 ou 4 fils) |
| Tension de Fonctionnement (VCC) | 2,8V à 3,3V (Tolérance 5V sur VCC selon régulateur) |
| Niveau Logique (IO) | 3,3V Strict (Level Shifter requis pour logique 5V) |

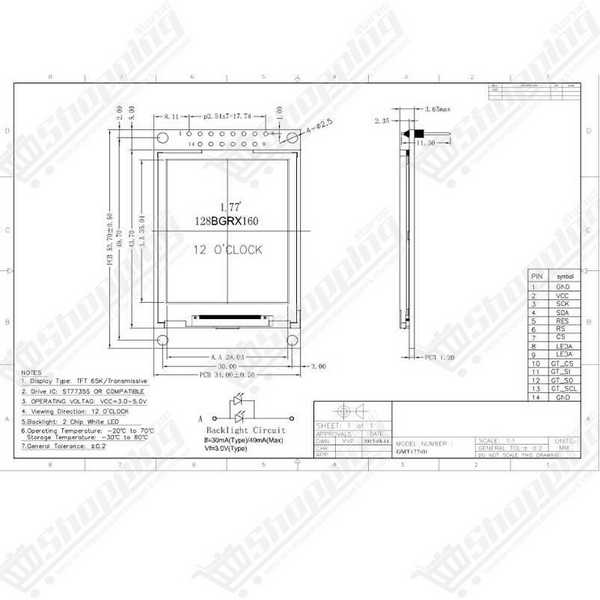

| Dimensions du Module | 34,0 x 45,8 x 2,6 mm |
| Rétroéclairage | LED Blanches (Conso ~30-40 mA) |
| Température de fonctionnement | -20°C à +70°C |
Commander l'Écran LCD 1,77 TFT Couleur au Maroc
Ne laissez pas vos projets dans le noir. Commandez dès aujourd'hui votre Écran LCD 1,77 pouce SPI et bénéficiez de notre service de livraison rapide partout au Maroc. Nous garantissons un matériel testé, un prix compétitif et un stock disponible immédiatement pour que vous puissiez commencer à coder sans attendre. Ajoutez de la couleur à votre électronique dès maintenant !
FAQ : Tout savoir sur l'Afficheur TFT 1.77 ST7735
- Q1 : Puis-je utiliser cet écran LCD avec un Arduino Uno en 5V ?
- Oui, mais avec précaution. Si le VCC peut souvent prendre du 5V, les broches de données (SPI) fonctionnent en 3,3V. Il est impératif d'utiliser un convertisseur de niveau logique ou des résistances de 1kΩ en série sur les lignes de données pour protéger le contrôleur ST7735.
- Q2 : Pourquoi mon écran affiche-t-il un "Écran Blanc" (White Screen) ?
- C'est un classique ! Cela indique généralement que le rétroéclairage fonctionne mais que le contrôleur ne reçoit pas les données. Vérifiez votre câblage SPI, assurez-vous que les broches CS, RST et D/C sont correctement définies dans votre code, et que vos connexions ne sont pas lâches.
- Q3 : Quelles bibliothèques utiliser pour piloter cet écran ?
- Pour une facilité d'utilisation, nous recommandons Adafruit ST7735 couplée à Adafruit GFX. Pour des performances maximales, surtout sur ESP32, optez pour la bibliothèque TFT_eSPI de Bodmer qui est extrêmement rapide.
- Q4 : J'ai des couleurs inversées ou l'image est décalée ("bruit" sur les bords), que faire ?
- Cela vient de la variante du contrôleur (Black Tab, Green Tab, Red Tab). Dans votre code d'initialisation (par exemple avec Adafruit), testez différentes options comme
tft.initR(INITR_BLACKTAB)ouINITR_GREENTABjusqu'à ce que l'affichage soit correct. - Q5 : Comment lire des images depuis la carte SD intégrée ?
- Le lecteur SD est indépendant de l'écran mais partage le bus SPI. Vous devez connecter les broches MISO, MOSI, SCK et utiliser une broche CS distincte (souvent D4) pour la carte SD. Utilisez la bibliothèque SD.h standard d'Arduino pour charger vos fichiers .bmp.
