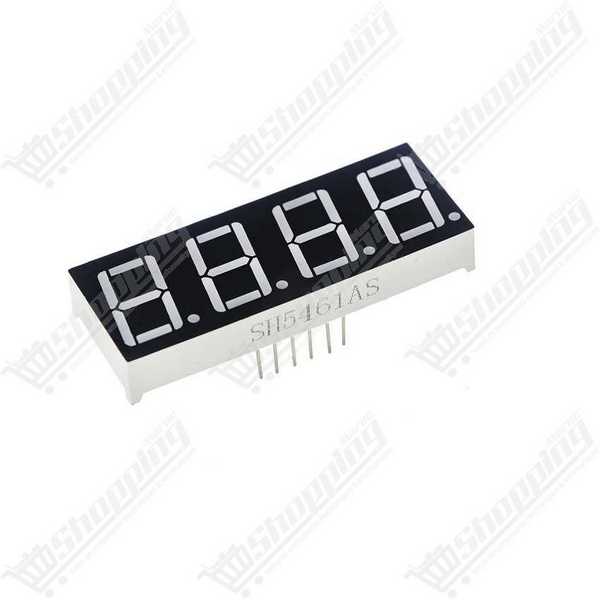

Afficheur 7 Segments 4 Chiffres 0.56" Rouge Cathode Commune
Afficheur LED rouge 7 segments à 4 chiffres et cathode commune pour vos projets d'électronique et Arduino.
- Type : 7 Segments 4 Digits
- Polarité : Cathode Commune
- Hauteur : 0.56 pouce (14,22 mm)
- Tension : 1.8 V à 2.2 V
- Broches : 12 Pins (Pas 2.54 mm)
Donnez vie à vos projets avec l'Afficheur 7 Segments 4 Digits à Cathode Commune
Besoin de précision dans l'affichage de vos données ? Ne laissez plus vos variables invisibles dans le moniteur série. Passez à la vitesse supérieure avec cet afficheur LED 7 segments à 4 chiffres. Conçu pour offrir une lisibilité immédiate, ce module est l'interface visuelle par excellence pour vos prototypes électroniques.
Que vous construisiez une horloge numérique, un compteur de passage ou un thermomètre d'ambiance, cet écran offre un contraste saisissant grâce à sa finition noire et ses segments d'un rouge intense. Opter pour ce modèle à cathode commune, c'est choisir la compatibilité maximale avec les bibliothèques standards d'Arduino et le multiplexage efficace pour économiser vos broches d'entrées/sorties.
Performance et Visibilité de l'Afficheur LED Rouge 0.56"
- Visibilité optimale : Des chiffres d'une hauteur de 0,56 pouce (14,22 mm), parfaitement lisibles même à distance grâce à une intensité lumineuse de 20 000 µcd.
- Architecture Cathode Commune : Configuration standard facilitant le pilotage via des transistors NPN ou directement par microcontrôleur avec une logique active haute.
- Économie d'énergie : Conçu pour une basse consommation, avec un courant nominal de 10 mA à 20 mA par segment, idéal pour les projets sur batterie.

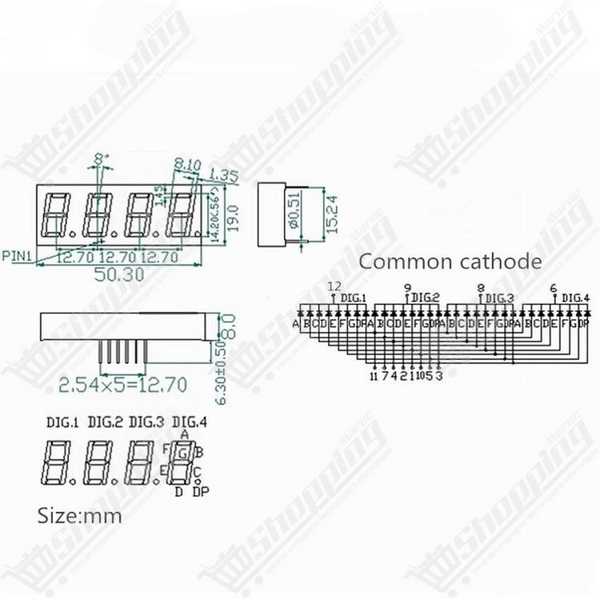

- Intégration facile : Format compact de 50,3 mm x 19,0 mm avec un pas standard de 2,54 mm pour une insertion directe sur Breadboard ou PCB.
- Rendu visuel net : Longueur d'onde de 630-660 nm offrant un rouge profond et uniforme, sans fuite de lumière entre les segments.
Applications Concrètes pour cet Écran Numérique 4 Chiffres
- Horlogerie DIY : Créez votre propre réveil ou minuterie en affichant heures et minutes avec le point décimal central.
- Instrumentation de mesure : Affichez en temps réel les données de capteurs (voltmètres, thermomètres, tachymètres).
- Interfaces utilisateur : Idéal pour les tableaux de bord de machines CNC ou les panneaux de contrôle domotique.
- Projets éducatifs : Apprenez les bases du multiplexage et de la gestion des ports avec Arduino, ESP32 ou PIC.
Fiche Technique Détaillée : Afficheur 7 Segments 4 Digits CC
| Caractéristique | Spécification |
|---|---|
| Type d'affichage | LED 7 Segments x 4 Chiffres |
| Polarité | Cathode Commune (CC) |
| Couleur | Rouge (630nm - 660nm) |
| Tension directe (Vf) | 1,8 V à 2,2 V |
| Dimensions du boîtier | 50,3 x 19,0 x 8,0 mm |
| Brochage | 12 Pins (Pas de 2,54 mm) |
| Température de fonctionnement | -25 °C à +85 °C |
| Durée de vie estimée | 100 000 heures |
Commander l'Afficheur LED 4 Digits Cathode Commune au Maroc
Ne cherchez plus ailleurs pour vos composants d'affichage. Commandez dès aujourd'hui votre afficheur 7 segments 4 chiffres et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité, stocké localement et proposé à un prix compétitif pour soutenir tous vos projets, du prototype scolaire à l'application industrielle.
FAQ : Maîtriser votre Afficheur 7 Segments Multiplexé
Q1: Comment identifier les broches d'un afficheur 4 chiffres à cathode commune ?
L'afficheur possède généralement 12 broches. 8 broches contrôlent les segments (A à G et le point décimal) et 4 broches correspondent aux cathodes communes de chaque chiffre. Pour les identifier, utilisez un multimètre en mode test de diode ou une pile de 3V avec une résistance : connectez le pôle négatif à une broche de chiffre et le pôle positif aux broches de segments pour voir lesquels s'allument.
Q2: Pourquoi mon afficheur ne s'allume-t-il pas lorsqu'il est branché directement sur les pins 5V de l'Arduino ?
Il s'agit d'un modèle à cathode commune, ce qui signifie que les segments s'allument lorsqu'ils reçoivent un signal positif (HIGH) et que la broche du chiffre correspondant est reliée à la masse (LOW). De plus, il est impératif d'utiliser des résistances de limitation de courant (environ 220 ohms) sur chaque ligne de segment pour éviter de griller les LEDs ou d'endommager le microcontrôleur.
Q3: Quelle bibliothèque Arduino est la plus adaptée pour gérer cet afficheur sans driver externe ?
La bibliothèque "SevSeg" est la référence absolue. Elle permet de configurer facilement le type d'afficheur (COMMON_CATHODE), le nombre de chiffres et les pins utilisés. Elle gère automatiquement le multiplexage, ce qui évite d'avoir à coder manuellement le rafraîchissement rapide de chaque chiffre.
Q4: Pourquoi l'affichage scintille-t-il ou paraît-il faible ?
Ce phénomène est souvent dû à une mauvaise gestion du multiplexage. Comme les 4 chiffres partagent les mêmes segments, un seul chiffre est allumé à la fois de manière très rapide. Si votre code contient des fonctions delay() trop longues, le rafraîchissement ralentit et l'œil perçoit le clignotement. Utilisez des fonctions non bloquantes (basées sur millis()) pour garantir une fréquence de rafraîchissement fluide.
Q5: Puis-je piloter cet afficheur avec un circuit intégré MAX7219 ?
Le MAX7219 est conçu nativement pour les afficheurs à anode commune. Bien qu'il soit techniquement possible de l'utiliser avec une cathode commune en inversant la logique dans le code et le câblage, cela complique la programmation. Pour une cathode commune, il est préférable d'utiliser un driver comme le TM1637 ou de piloter l'afficheur directement via les sorties du microcontrôleur.
Q6: Comment afficher des nombres décimaux (ex: 12.5) sur cet afficheur ?
Chaque chiffre possède un segment spécifique appelé "DP" (Decimal Point). Pour afficher un point, vous devez envoyer un signal HIGH à la broche DP en même temps que vous activez le chiffre souhaité. Si vous utilisez la bibliothèque SevSeg, il suffit d'utiliser la commande sevSeg.setNumber(12.5, 1); où le chiffre '1' indique la position de la virgule.
