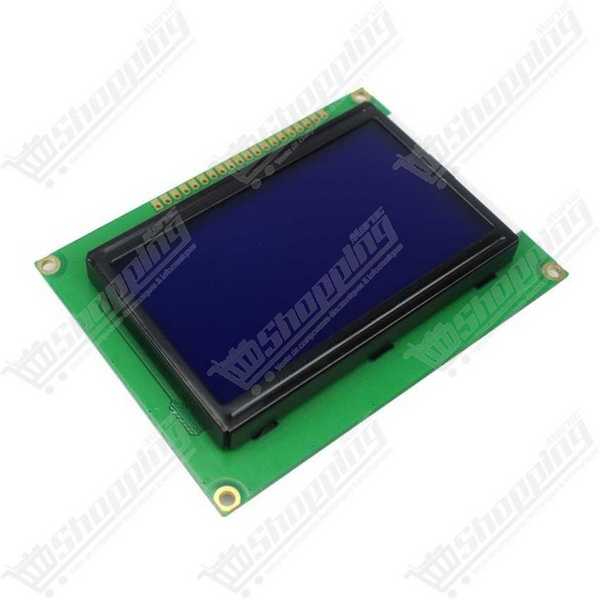

Afficheur Graphique LCD 128x64 ST7920 Bleu
Afficheur graphique LCD 128x64 ST7920 bleu haute résolution, compatible Arduino pour interfaces visuelles et menus avancés.
- Résolution : 128 x 64 pixels
- Contrôleur : ST7920 (Compatible SPI/Parallèle)
- Tension d'alimentation : 5V DC
- Rétroéclairage : Bleu (Pixels blancs)
- Zone de visualisation : 72 x 40 mm
Visualisation Avancée : Afficheur LCD 12864 ST7920 Bleu
Passez au niveau supérieur avec l'écran LCD 128x64 ST7920. Contrairement aux afficheurs standards limités au texte, ce module graphique offre une liberté totale pour dessiner des courbes, des icônes complexes et des caractères multilingues. Basé sur le contrôleur robuste ST7920, il propose une résolution de 128 x 64 pixels blancs sur un fond bleu intense, garantissant une lisibilité exceptionnelle pour vos interfaces homme-machine, imprimantes 3D et projets Arduino.
Points Forts du Module Graphique ST7920
- Haute Résolution : Matrice de 128x64 points permettant un contrôle pixel par pixel via la mémoire GDRAM pour des graphiques précis.
- Double Interface : Flexibilité totale avec le choix entre une communication Parallèle (4/8 bits) rapide ou Série SPI (3 fils) pour économiser les broches de votre microcontrôleur.
- Lisibilité Optimale : Technologie STN Negative Transmissive avec rétroéclairage LED bleu ajustable pour un contraste saisissant.
- Compatibilité Étendue : S'intègre parfaitement aux écosystèmes 5V comme Arduino, et est le standard pour les contrôleurs d'imprimantes 3D (RAMPS).
Applications Types
- Imprimantes 3D : L'écran de choix pour les contrôleurs RepRap et Marlin, affichant progression et menus.

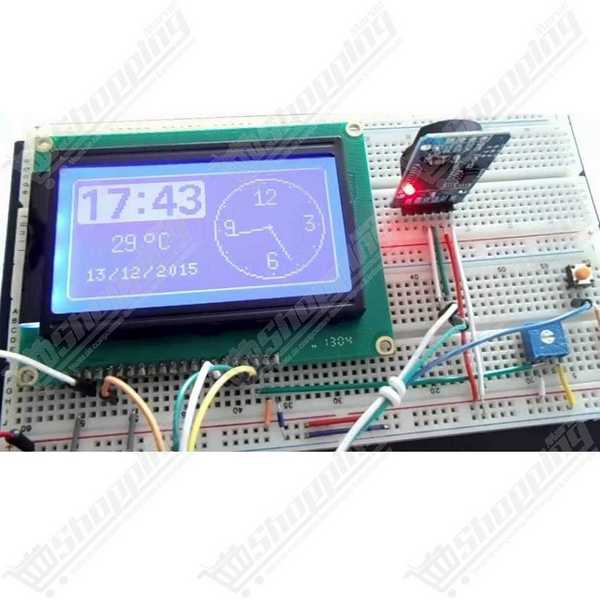

- Instrumentation DIY : Idéal pour oscilloscopes, analyseurs de spectre ou stations météo graphiques.
- Interfaces Domotiques : Création de menus de navigation intuitifs avec icônes.
Fiche Technique : LCD 128x64 ST7920
| Caractéristique | Spécification |
|---|---|
| Résolution | 128 x 64 Pixels |
| Contrôleur (Driver) | ST7920 (Compatible ST7921) |
| Tension d'Alimentation | 4.5V à 5.5V (Typique 5V DC) |
| Dimensions Module | 93.0 x 70.0 x 13.0 mm |
| Zone de Visualisation | 72.0 x 40.0 mm |
| Consommation | ~100mA - 120mA (avec rétroéclairage) |
| Interfaces | Parallèle (6800), Série (SPI) |
| Température de Fonctionnement | -20°C à +70°C |
FAQ : Utilisation du LCD ST7920
Comment activer le mode SPI (Série) ?

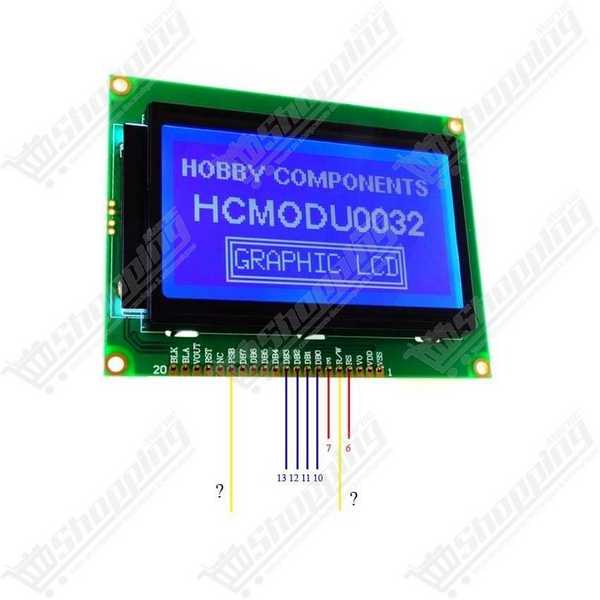

Le mode est déterminé par la broche PSB. Connectez PSB à la masse (GND) pour activer le mode SPI. Si PSB est connecté au 5V, l'écran fonctionne en mode Parallèle.
Pourquoi l'écran s'allume mais n'affiche rien ?
C'est souvent un réglage de contraste. Connectez un potentiomètre sur la broche V0 et ajustez la tension jusqu'à l'apparition des pixels. Assurez-vous également que l'alimentation est bien de 5V.
Quelle librairie utiliser avec Arduino ?
La bibliothèque U8g2 est fortement recommandée pour sa puissance et sa gestion fluide du contrôleur ST7920 en mode graphique.
