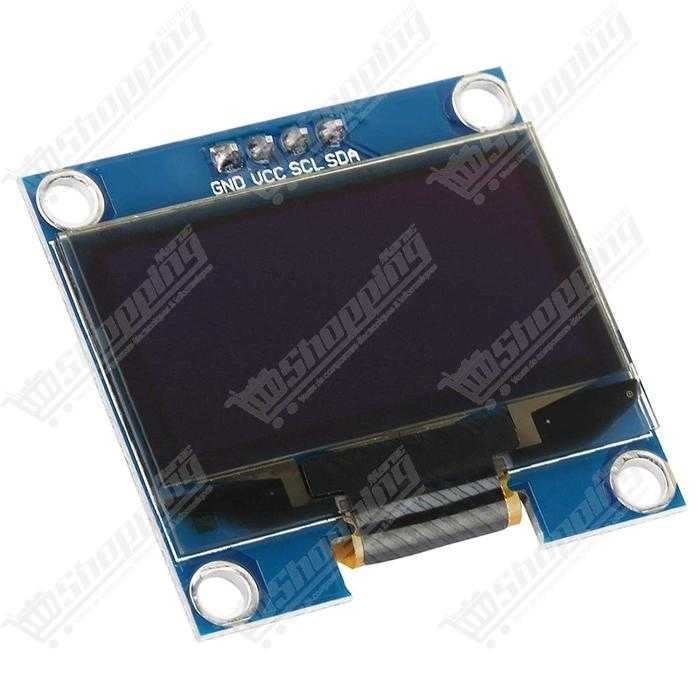

Afficheur OLED 1.3" 128x64 I2C

Améliorez la lisibilité de vos projets avec l'Écran OLED 1.30'' I2C

Vous en avez assez de plisser les yeux sur les minuscules écrans standards de 0.96 pouce ? Passez à la vitesse supérieure. L'Afficheur OLED 1.30'' offre une surface visuelle environ 30% plus grande, garantissant une lecture confortable de vos données, même à distance. Grâce à la technologie OLED auto-émissive, vous n'avez pas besoin de rétroéclairage : chaque pixel produit sa propre lumière, offrant un contraste infini et des noirs profonds. C'est la solution idéale pour donner une allure professionnelle à vos interfaces, tout en conservant une consommation énergétique minimale.

Les Atouts Techniques du Module OLED 128x64 SH1106

• Surface d'affichage optimisée : Une diagonale de 1,30 pouce (33 mm) pour afficher plus d'informations sans encombrer votre montage.
• Contrôleur SH1106 performant : Contrairement aux petits modèles, cet écran utilise le driver SH1106, reconnu pour sa stabilité et sa gestion précise des pixels.
• Communication simplifiée : Interface I2C à 2 fils (SDA/SCL) seulement, libérant les broches de votre microcontrôleur.
• Polyvalence électrique : Compatible avec une tension d'alimentation de 3,3V à 5,0V DC, il s'intègre sans adaptateur de niveau logique.
• Consommation ultra-faible : Seulement 8 mA à 20 mA en usage normal, parfait pour les systèmes sur batterie.

Applications Concrètes : Que faire avec cet Afficheur I2C ?

• Interfaces Homme-Machine (IHM) : Créez des menus de navigation fluides et lisibles pour vos projets Arduino ou STM32.
• Stations Météo Connectées : Affichez la température, l'humidité et la pression atmosphérique avec une netteté cristalline, visible sous un angle de 160°.
• Diagnostic IoT : Utilisez-le comme moniteur de débogage pour vos modules ESP32 ou Raspberry Pi sans besoin de connexion PC.
• Wearables DIY : Sa finesse (PCB de 4,3 mm d'épaisseur) le rend idéal pour les montres connectées ou les gadgets portables.

Fiche Technique Détaillée : Afficheur OLED 1.3'' 128x64

Commander votre Écran OLED 1.3 SH1106 au Maroc

Ne freinez pas votre créativité à cause de délais de livraison incertains. En commandant cet Afficheur OLED 1.30'' I2C chez nous, vous bénéficiez d'une disponibilité immédiate et d'une livraison rapide partout au Maroc. Profitez d'un composant de qualité, testé et approuvé, au prix le plus compétitif du marché local. Ajoutez de la clarté à vos projets dès aujourd'hui !

FAQ : Dépannage et Utilisation de l'OLED SH1106

Q1: Pourquoi mon écran affiche-t-il une image décalée ou du "bruit" sur le côté ?

C'est un problème classique de pilote. Les écrans 1,3" utilisent souvent le contrôleur SH1106 et non le SSD1306 des petits écrans. Si vous utilisez une bibliothèque SSD1306, l'image sera décalée de 2 pixels. Utilisez la bibliothèque U8g2 (constructeur SH1106) ou Adafruit_SH110x pour corriger cela.

Q2: Mon écran ne s'allume pas, pourtant le code est bon. Que vérifier ?

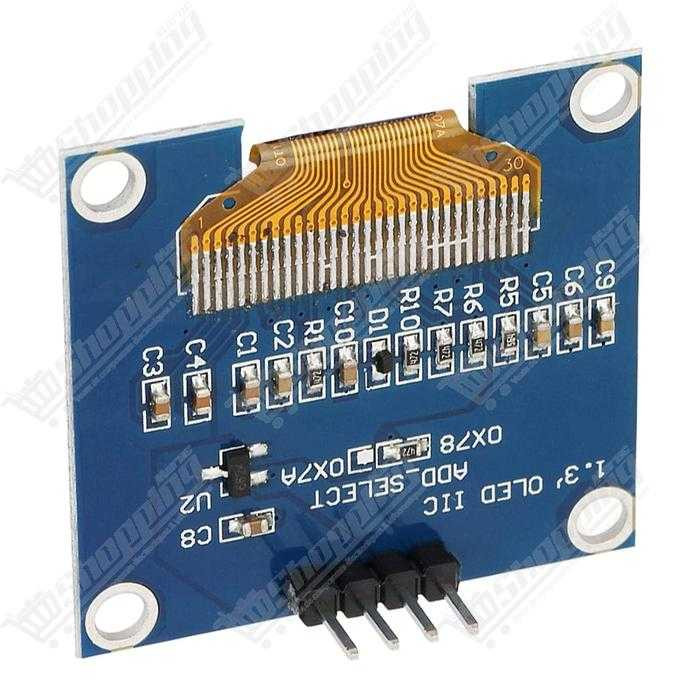

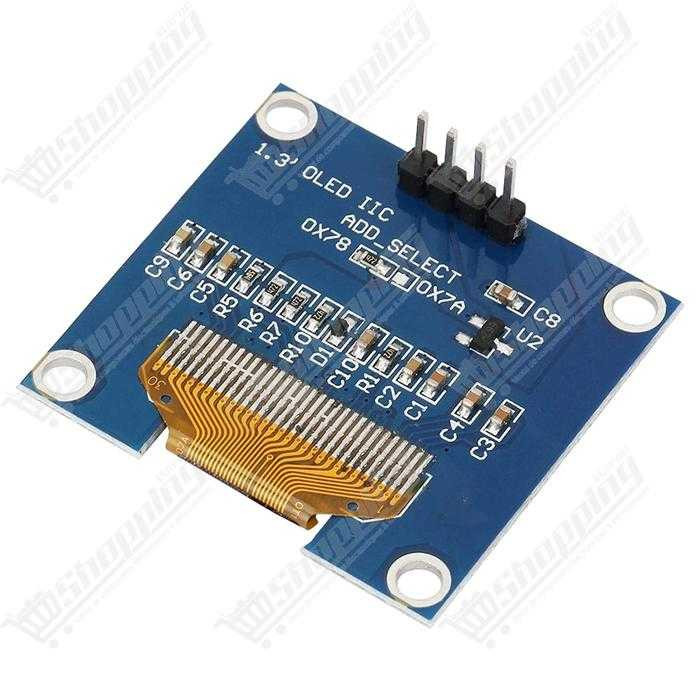

Vérifiez immédiatement le brochage VCC et GND. Sur certains modules 1,3", l'ordre est inversé par rapport aux standards. Une inversion de polarité peut griller le contrôleur instantanément. Assurez-vous aussi d'utiliser l'adresse I2C 0x3C (et non 0x78 qui est l'adresse 8 bits).

Q3: Comment connecter cet écran sur un ESP32 ou ESP8266 ?

Pour un ESP32, connectez SDA sur GPIO 21 et SCL sur GPIO 22. Pour un ESP8266 (NodeMCU), utilisez D2 pour SDA et D1 pour SCL. L'alimentation en 3.3V est recommandée.

Q4: L'affichage est lent lors des animations, comment l'accélérer ?

Par défaut, le bus I2C fonctionne à 100 kHz. Vous pouvez augmenter la fluidité en passant à 400 kHz via la commande Wire.setClock(400000L); après l'initialisation dans votre code Arduino.
