Matrice LED 8x8 rouge 60mm cathode commune
Grand afficheur matrice LED 8x8 rouge de 60mm à cathode commune pour une visibilité optimale.
- Dimensions : 60 x 60 mm
- Configuration : 8x8 Cathode Commune
- LED : Rouge 5mm ultra-lumineuse
- Tension : 2.0V typique
- Compatibilité : Arduino, MAX7219
Donnez de l'Impact à vos Projets avec la Matrice LED 8x8 60mm
Vous trouvez les afficheurs standards trop petits ou illisibles ? Passez à la vitesse supérieure. Cette Matrice de 64 LED rouges ne se contente pas d'afficher des données ; elle les met en scène. Avec ses dimensions généreuses de 60 mm x 60 mm, c'est le composant idéal pour quiconque souhaite allier l'esthétique rétro du 8-bit à une visibilité parfaite. Contrairement aux modèles miniatures, ce module utilise de larges points lumineux de 5 mm sur un fond noir profond pour un contraste saisissant. Sa configuration à cathode commune en fait le partenaire privilégié des drivers populaires comme le MAX7219, simplifiant drastiquement votre câblage tout en maximisant la luminosité.
Performance Visuelle et Technique de l'Afficheur Matriciel Rouge
- Impact visuel maximal : Une surface d'affichage large de 60 x 60 mm, idéale pour être lue à distance.
- Luminosité optimisée : Émission d'un rouge intense (longueur d'onde 625 - 630 nm) avec une intensité de 40 mcd par point.
- Contraste élevé : La finition de surface noire élimine les reflets parasites, faisant ressortir les segments blancs uniquement lorsqu'ils sont allumés.
- Compatibilité universelle : Espacement des broches standard de 2,54 mm, parfait pour une insertion directe sur breadboard ou PCB de prototypage.
- Pilotage flexible : Conçu pour le multiplexage rapide, supportant un courant de crête jusqu'à 100 mA en mode pulsé.
Applications Créatives pour votre Matrice LED 8x8
- Affichage d'informations dynamique : Créez des horloges numériques, des thermomètres ou des compteurs de vues YouTube bien visibles.
- Texte défilant (Scrolling Text) : Idéal pour la signalétique de bureau ou les notifications IoT en utilisant des bibliothèques comme MD_Parola.
- Jeux Rétro : Recréez des classiques comme Snake, Tetris ou Pong directement sur votre microcontrôleur Arduino ou ESP32.
- Analyseur de spectre audio : Visualisez la musique en temps réel en couplant la matrice à un module microphone.
- Apprentissage du Multiplexage : Le meilleur outil pédagogique pour comprendre la persistance rétinienne et le balayage de lignes/colonnes.

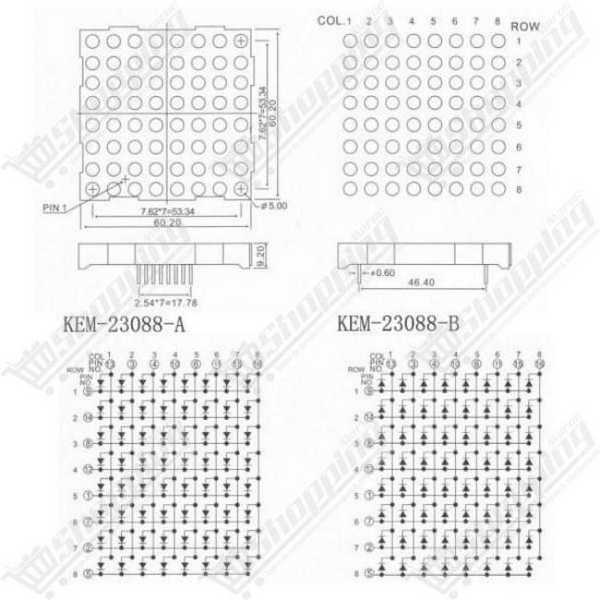

Fiche Technique Détaillée : Matrice LED 60mm Rouge
| Caractéristique | Valeur |
|---|---|
| Dimensions du Module | 60 mm x 60 mm (~2,3 pouces) |
| Configuration | 8x8 points (64 LED) |
| Diamètre des LED | 5 mm |
| Polarité | Cathode Commune (CC) |
| Tension Directe (Vf) | Typique 2,0 V (Max 2,5 V) |
| Courant par segment | 20 mA (Continu) / 80-100 mA (Pulsé) |
| Brochage | 16 broches (Pas de 2,54 mm) |
| Drivers recommandés | MAX7219, 74HC595 |
Commander Matrice LED 8x8 60mm au Maroc
Ne laissez pas vos idées rester au stade de projet. Commandez dès maintenant votre Matrice LED 8x8 60mm et profitez d'un composant de qualité professionnelle pour vos montages électroniques. Nous assurons un prix compétitif et une livraison rapide partout au Maroc. Stock disponible immédiatement pour expédition.
FAQ : Maîtriser le pilotage de la Matrice LED 8x8
Q1: Comment identifier le brochage d'une matrice LED 8x8 de 60mm sans documentation ?
L'identification se fait par tâtonnement intelligent. Utilisez une source de 3V (comme une pile bouton) avec une résistance de protection de 220Ω. Puisque c'est une matrice à cathode commune, reliez le négatif (cathode) aux broches soupçonnées être les colonnes et testez les autres broches avec le positif. Si une LED s'allume, vous avez identifié une paire ligne/colonne.
Q2: Le driver MAX7219 est-il compatible avec cette matrice ?
Absolument. Le MAX7219 est même le choix recommandé. Il est spécifiquement conçu pour les afficheurs à cathode commune. Il gère intégralement le multiplexage et ne nécessite qu'une seule résistance externe pour définir le courant de toutes les LED, économisant ainsi les précieuses broches de votre microcontrôleur.
Q3: Est-il risqué de brancher la matrice directement sur un Arduino sans résistance ?
Oui, c'est très risqué. Les LED rouges ont une tension de seuil basse (~2V). Si vous les connectez directement au 5V de l'Arduino, le courant ne sera pas limité, ce qui entraînera la destruction immédiate des LED ou des ports E/S de votre carte Arduino.
Q4: Quelles bibliothèques Arduino utiliser pour des effets avancés ?
Pour débuter, la bibliothèque "LedControl" est simple et efficace. Si vous visez des projets complexes comme du texte défilant fluide ou des animations sur plusieurs matrices en cascade, orientez-vous vers les puissantes bibliothèques "MD_MAX72XX" et "MD_Parola".
Q5: Quelle alimentation prévoir pour cette matrice de 60mm ?
Bien que la consommation moyenne soit modérée grâce au multiplexage, un affichage "tout allumé" peut tirer des pics de courant importants (jusqu'à 160mA par ligne active). Pour garantir la stabilité, surtout si vous utilisez plusieurs matrices, il est conseillé d'utiliser une alimentation externe 5V plutôt que de tirer tout le courant via le port USB de votre carte de développement.
