Carte Arduino Nano V3.0 ATmega328P 5V 16MHz - Version non soudée
Référence : 12920
80,00 DH
Carte compacte Arduino Nano v3 ATmega328P non soudée, offrant flexibilité et puissance pour vos projets embarqués.
- Microcontrôleur ATmega328P cadencé à 16 MHz
- 22 E/S numériques (dont 6 PWM) et 8 analogiques
- Mémoire Flash 32 Ko et SRAM 2 Ko
- Connectivité Mini-USB pour programmation facile

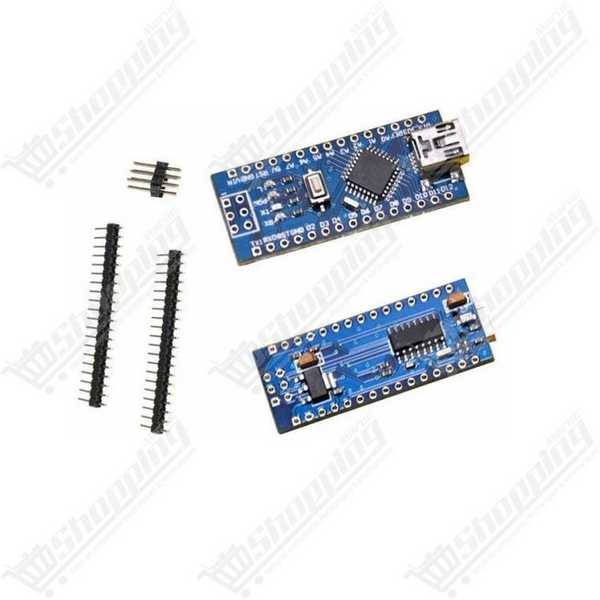

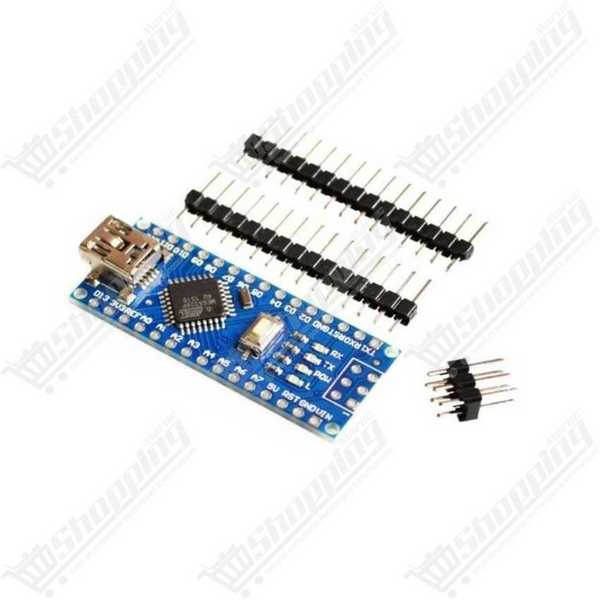

- Livrée avec connecteurs non soudés pour intégration sur mesure
En stock
(39 disponibles)
Paiement sécurisé
Livraison rapide
Garantie officielle
Retour facile sous 7 jours
Catégorie:
Cartes atmega
Marque:
atmel corp.
Livraison rapide
100% Authentique
Retour 14 jours
La Puissance de l'Uno dans un Format Miniature
L'Arduino Nano v3 est la solution idéale pour les créateurs qui manquent d'espace mais refusent de sacrifier la performance. Basée sur le célèbre microcontrôleur ATmega328P, cette carte offre les mêmes capacités qu'une Arduino Uno dans un facteur de forme ultra-compact de 18 mm x 45 mm. Cette version est livrée non soudée, offrant une flexibilité totale aux ingénieurs et hobbyistes souhaitant l'intégrer directement sur des circuits imprimés ou choisir leur type de connectique.
Caractéristiques Techniques et Performance
- Cœur Performant : Architecture AVR 8 bits avec l'ATmega328P tournant à 16 MHz.

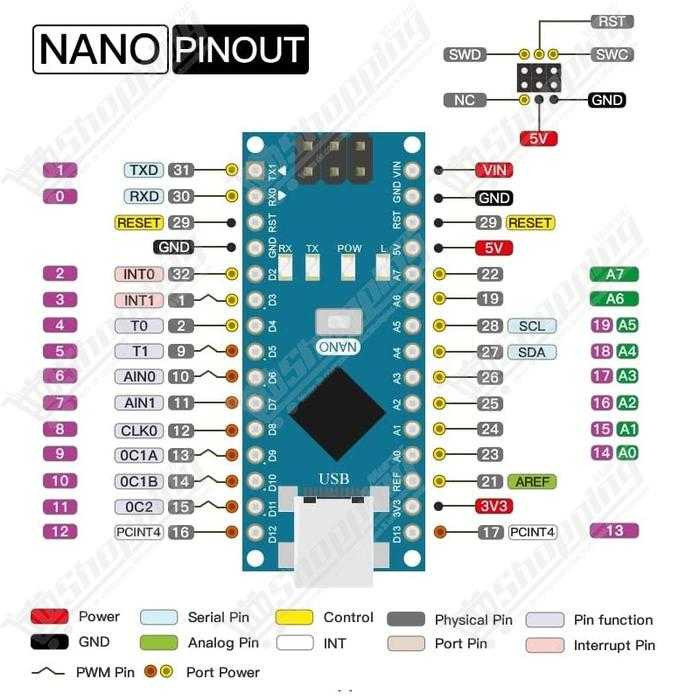

- Connectivité Étendue : Profitez de 22 broches d'entrées/sorties numériques, dont 6 PWM pour le contrôle de moteurs et 8 entrées analogiques (plus que la Uno) pour vos capteurs.
- Alimentation Flexible : Régulateur intégré acceptant une tension d'entrée de 7 V à 12 V, avec des sorties stables en 5 V et 3.3 V.
- Communication Aisée : Interface Mini-USB pour la programmation et le débuggage via le convertisseur série (CH340 ou FTDI selon arrivage).
Avantages de la Version Non Soudée
- Intégration Sur Mesure : Soudez les fils directement sur la carte pour une installation ultra-plate dans les drones ou les wearables (technologie portable).
- Choix des Connecteurs : Installez des headers mâles pour une utilisation sur breadboard ou des connecteurs femelles selon vos besoins.
- Gain de Poids : Avec ses 7 grammes environ, elle est parfaite pour l'aéromodélisme et les projets embarqués légers.
Spécifications Détaillées
| Caractéristique | Détails |
|---|---|
| Microcontrôleur | ATmega328P |
| Tension Logique | 5 V |
| Tension d'entrée (VIN) | 7-12 V (Recommandée) / 6-20 V (Limites) |
| Entrées/Sorties | 22 Broches (6 PWM, 8 Analogiques) |
| Mémoire | 32 Ko Flash / 2 Ko SRAM / 1 Ko EEPROM |
| Interface USB | Mini-USB |
| Dimensions | 18 x 45 mm |
Conseils d'Utilisation et Dépannage
Pour garantir une expérience fluide avec votre Arduino Nano v3, voici quelques astuces :
- Pilotes USB : Si votre ordinateur ne détecte pas la carte, installez le pilote CH340 (WCH Driver), couramment utilisé sur ces versions compatibles.
- Sélection dans l'IDE : Lors du téléversement, choisissez "Arduino Nano" dans le type de carte. Si le téléversement échoue, essayez de sélectionner "ATmega328P (Old Bootloader)" dans le menu Processeur.
- Soudure : Pour souder les headers droits, insérez-les d'abord dans une plaque d'essai (breadboard), posez la carte dessus et soudez. Cela garantit un alignement parfait.
