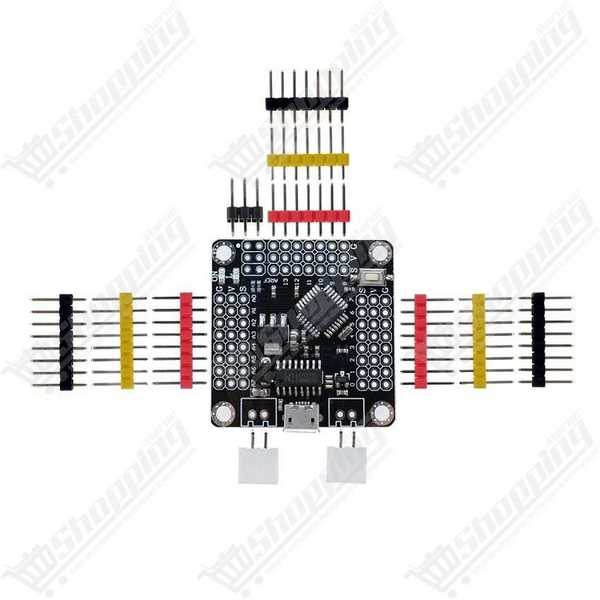

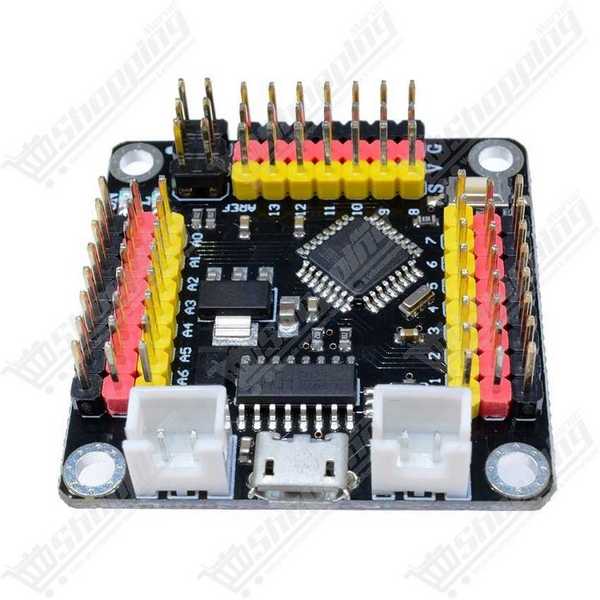

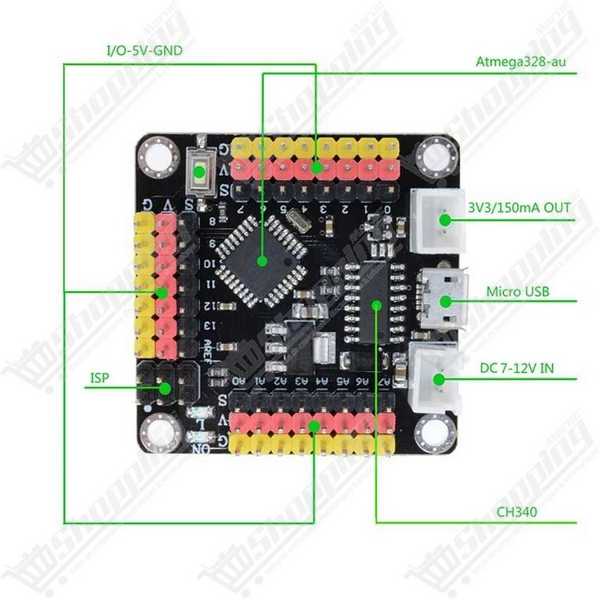

Carte Arduino Nano V3.0 ATmega328P 5V 16MHz Micro USB
Le microcontrôleur Arduino Nano V3.0 ATmega328P Micro USB allie puissance et compacité pour tous vos projets électroniques.
- Microcontrôleur : ATmega328P cadencé à 16 MHz
- Tension de fonctionnement : 5V (Vin 7-12V)
- Connectivité : Interface Micro USB moderne
- Entrées/Sorties : 14 Digitales (6 PWM) et 8 Analogiques
- Conception : Format compact compatible Breadboard
Réalisez vos projets miniatures avec la puissance de l'Arduino Nano V3.0
Vous cherchez à réduire la taille de vos montages sans sacrifier la performance ? Le module compatible Arduino Nano V3.0 est la solution d'ingénierie par excellence pour les passionnés d'électronique au Maroc. Imaginez toute la fiabilité et la polyvalence du célèbre Arduino Uno, mais condensées dans un format ultra-compact. Grâce à son connecteur Micro USB robuste et son design optimisé pour les breadboards, ce microcontrôleur élimine les encombrements inutiles. Que vous soyez un étudiant en ingénierie ou un maker chevronné, cette carte équipée de la puce ATmega328P est l'outil indispensable pour propulser vos idées là où l'espace est un luxe.
Performance et Architecture du Microcontrôleur ATmega328P
- Cœur Puissant : Piloté par le microcontrôleur Atmel ATmega328P-AU cadencé à une vitesse d'horloge de 16 MHz, garantissant une exécution rapide de vos instructions.
- Connectivité Moderne : Oubliez les câbles obsolètes ; cette version intègre un port Micro USB universel (géré par puce CH340G/FT232RL) pour une programmation et une communication série fluides.
- Entrées/Sorties Polyvalentes : Profitez de 14 broches numériques (dont 6 PWM pour le contrôle moteur ou LED) et de 8 entrées analogiques (A0 à A7), soit 2 de plus que sur le modèle Uno classique.
- Format Breadboard-Friendly : Avec ses dimensions réduites de 45 mm x 18 mm et ses broches au pas standard, il s'insère directement sur votre platine d'essai pour un prototypage sans soudure ni câblage complexe.
- Mémoire Optimisée : Dispose de 32 Ko de mémoire Flash pour stocker vos codes complexes, appuyée par 2 Ko de SRAM et 1 Ko d'EEPROM.
Applications Concrètes pour votre Arduino Nano
- Robotique Embarquée : Idéal pour les robots suiveurs de ligne ou les bras robotiques où le poids (seulement 7 g) est un facteur critique.
- Domotique et IoT : Créez des stations météo compactes ou des contrôleurs d'éclairage intelligents dissimulables dans des boîtiers muraux.
- Wearables (Technologie Portable) : Sa petite taille permet de l'intégrer dans des vêtements intelligents ou des accessoires connectés.
- Instrumentation : Utilisez les 8 entrées analogiques pour lire simultanément plusieurs capteurs (température, humidité, gaz) avec une résolution de 10 bits.
Fiche Technique Détaillée : Compatible Arduino Nano V3.0
| Spécification | Détail Technique |
|---|---|
| Microcontrôleur | ATmega328P-AU (Architecture AVR 8 bits) |
| Tension de Logique | 5 V |
| Tension d'entrée (Vin) | Recommandée : 7 V à 12 V (Limites : 6-20 V) |
| Vitesse d'horloge | 16 MHz |
| Interface USB | Micro USB |
| Broches Numériques I/O | 14 (dont 6 PWM : D3, D5, D6, D9, D10, D11) |
| Broches Analogiques | 8 (A0 à A7) |
| Courant par broche | Max 40 mA (20 mA recommandé) |
| Mémoire | Flash: 32 Ko | SRAM: 2 Ko | EEPROM: 1 Ko |
| Communication | UART, SPI, I2C |
| Dimensions | 45 mm x 18 mm |
Commander votre Arduino Nano V3.0 au Maroc
Ne laissez pas le manque de composants freiner votre innovation. Commandez dès aujourd'hui votre module compatible Arduino Nano V3.0 chez nous et profitez d'une livraison rapide partout au Maroc. Nous garantissons un prix compétitif et une disponibilité immédiate en stock pour que vous puissiez démarrer votre projet sans attendre. Ajoutez la précision et la compacité à votre panier dès maintenant !
FAQ & Dépannage : Maîtriser votre Arduino Nano
Pourquoi ai-je l'erreur "avrdude: stk500_getsync()" lors du téléversement ?
C'est un classique sur les versions modernes. Dans l'IDE Arduino, allez dans Outils > Processeur et sélectionnez impérativement "ATmega328P (Old Bootloader)". Cela résout le problème de synchronisation pour la majorité des cartes Nano V3 produites après 2018.
Mon ordinateur ne détecte pas la carte (Pas de port COM), que faire ?
Si votre carte utilise une puce d'interface CH340 (très courant sur les versions compatibles), Windows ou Mac peut ne pas l'identifier nativement. Vous devez télécharger et installer manuellement le pilote CH340 (driver) depuis le site du fabricant WCH pour activer la communication série.
Quelle tension utiliser pour alimenter la carte via la broche Vin ?
La plage idéale est entre 7V et 12V. Le régulateur intégré abaissera cette tension à 5V pour le microcontrôleur. Attention : N'envoyez jamais plus de 5V directement sur la broche "5V", car cela contourne les protections et grillera votre puce ATmega328P instantanément.
Puis-je brancher des capteurs 3.3V directement ?
Prudence ! Le Nano fonctionne en logique 5V. S'il peut souvent lire un signal 3.3V, envoyer 5V vers un module 3.3V peut le détruire. Utilisez un Level Shifter (convertisseur de niveau logique) ou un pont diviseur de tension pour protéger vos périphériques sensibles.
La carte chauffe ou se réinitialise sur ma breadboard, pourquoi ?
Ce comportement erratique vient souvent de connecteurs (headers) mal soudés. Même si la carte s'insère dans la breadboard, les broches doivent être parfaitement soudées au PCB du Nano pour assurer un contact électrique stable. Un simple contact lâche suffit à provoquer des chutes de tension.
La LED Power est allumée mais le port USB ne réagit pas.
Le coupable est souvent le câble. Beaucoup de câbles Micro USB bon marché sont uniquement destinés à la recharge et ne possèdent pas les fils de données. Testez avec un câble de données certifié (comme ceux des smartphones) et vérifiez les soudures du connecteur USB sur la carte.
