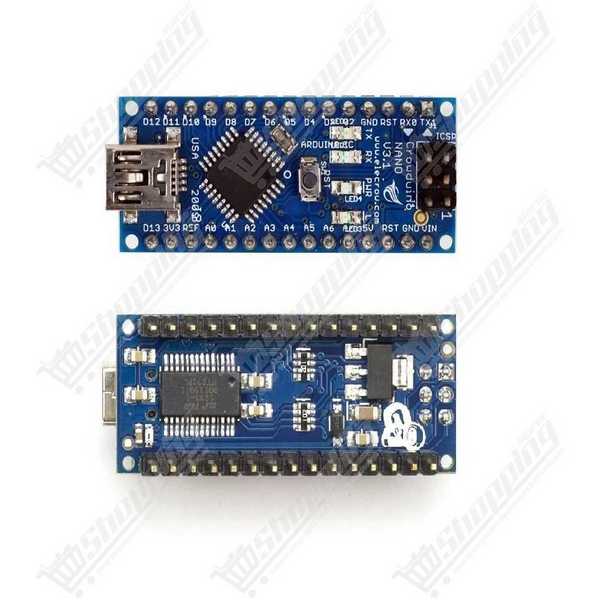

Carte Arduino Nano V3.0 ATmega328P 5V 16MHz avec Driver FT232
Microcontrôleur compact ATmega328P avec driver FT232RL stable, idéal pour l'intégration et le prototypage sur breadboard.
- Cœur : ATmega328P (16 MHz)
- Interface USB : FTDI FT232RL original
- E/S : 14 Digitales (6 PWM), 8 Analogiques
- Mémoire : 32 Ko Flash, 2 Ko SRAM
- Tension : 5V (Entrée 7-12V)
- Format : Compatible Breadboard
Performances Compactes avec l'Arduino Nano v3.0 ATmega328P
Vous trouvez l'Arduino Uno trop encombrant pour votre projet final ? Passez à la vitesse supérieure avec l'Arduino Nano v3.0. Cette carte est le compromis parfait entre taille réduite et puissance brute. Conçue autour du robuste microcontrôleur ATmega328P, elle offre exactement les mêmes capacités de calcul que sa grande sœur, mais dans un format minuscule de 45 mm x 18 mm. Idéale pour l'intégration définitive ou le prototypage rapide sur breadboard, cette version équipée du convertisseur FT232RL assure une stabilité de communication USB-Série supérieure, éliminant les instabilités souvent rencontrées avec les puces génériques.
Architecture et Puissance du Nano FT232RL
- Cœur de Traitement : Profitez de la fiabilité de l'architecture AVR 8 bits avec l'ATmega328P cadencé à 16 MHz.
- Communication Stable : Contrairement aux clones basiques, cette carte intègre une puce FTDI FT232RL originale pour une conversion USB-Série sans faille et une compatibilité pilote étendue.
- Entrées/Sorties Polyvalentes : Malgré sa taille, elle dispose de 14 broches numériques (dont 6 sorties PWM pour le contrôle moteur ou LED) et de 8 entrées analogiques (2 de plus que le Uno !).
- Mémoire Optimisée : Embarque 32 Ko de mémoire Flash pour vos scripts complexes, soutenus par 2 Ko de SRAM et 1 Ko d'EEPROM.
- Connectivité Simplifiée : Port Mini-USB robuste pour la programmation et l'alimentation directe depuis votre ordinateur.
Applications Concrètes pour ce Microcontrôleur Miniature
- Robotique Mobile : Sa légèreté (environ 5 g) en fait le cerveau idéal pour les mini-robots, les drones ou les voitures autonomes où chaque gramme compte.
- Systèmes Embarqués : Parfait pour créer des stations météo discrètes, des systèmes d'alarme ou des contrôleurs domotiques cachés dans des boîtiers muraux.
- Prototypage Rapide : Grâce à son design breadboard-friendly, plus besoin de fils volants (jumpers) désordonnés ; la carte se fiche directement sur votre plaque d'essai.
- Affichage et IHM : Pilotez facilement des écrans OLED ou LCD via les protocoles I2C et SPI natifs pour créer des interfaces utilisateur compactes.
Fiche Technique Détaillée : Arduino Nano V3.0
| Caractéristique | Spécification |
|---|---|
| Microcontrôleur | Atmel ATmega328P |
| Chipset USB | FTDI FT232RL |
| Tension de fonctionnement | 5 V |
| Tension d'entrée (VIN) | Recommandée : 7-12 V (Limites : 6-20 V) |
| E/S Numériques | 14 (dont 6 PWM) |
| Entrées Analogiques | 8 (A0 - A7) |
| Courant par broche I/O | Max 40 mA |
| Mémoire Flash | 32 Ko |
| Interfaces | UART, I2C, SPI |
| Dimensions | 45 x 18 mm |
Commander votre Arduino Nano v3.0 au Maroc
Ne laissez pas la taille de vos composants limiter votre créativité. Commandez dès aujourd'hui votre Arduino Nano v3.0 avec puce FT232RL et bénéficiez d'une livraison rapide partout au Maroc. Nous garantissons un produit de qualité, testé et prêt à être déployé, le tout à un prix compétitif. Stock disponible immédiatement pour vos projets académiques, industriels ou de loisirs.
FAQ : Dépannage et Utilisation du Nano FT232
Q1 : Pourquoi mon ordinateur ne détecte-t-il pas le port COM de mon Arduino Nano FT232 ?
R : C'est souvent une question de pilote. Assurez-vous d'installer les pilotes VCP officiels de FTDI. Vérifiez également que vous utilisez un câble USB de "données" et non un simple câble de charge. Confirmez visuellement que la puce est bien une FT232RL.
Q2 : Erreur "stk500_getsync(): not in sync" lors du téléversement, que faire ?
R : C'est un classique sur les versions V3.0. Dans l'IDE Arduino, sous "Outils" > "Processeur", sélectionnez impérativement "ATmega328P (Old Bootloader)". Vérifiez aussi que rien n'est connecté sur les broches RX/TX (0 et 1) pendant le transfert.
Q3 : Comment alimenter la carte sans USB ?
R : Utilisez la broche VIN avec une tension entre 7V et 12V (le régulateur interne s'occupe du reste). Si vous avez déjà une source régulée de 5V précis, vous pouvez l'injecter directement sur la broche 5V, mais attention à la polarité !
Q4 : Puis-je piloter des moteurs directement via la broche 5V ?
R : Non, c'est risqué. Le régulateur intégré est fait pour la logique, pas pour la puissance. Pour tout ce qui consomme plus de 200 mA, utilisez une alimentation externe et reliez les masses (GND) ensemble.
Q5 : La sortie 3.3V est-elle suffisante pour un module ESP8266 ?
R : Généralement non. Sur la version FT232RL, le 3.3V est fourni par la puce USB et est limité à environ 50 mA. Un ESP8266 nécessite plus de courant ; prévoyez un régulateur externe.
