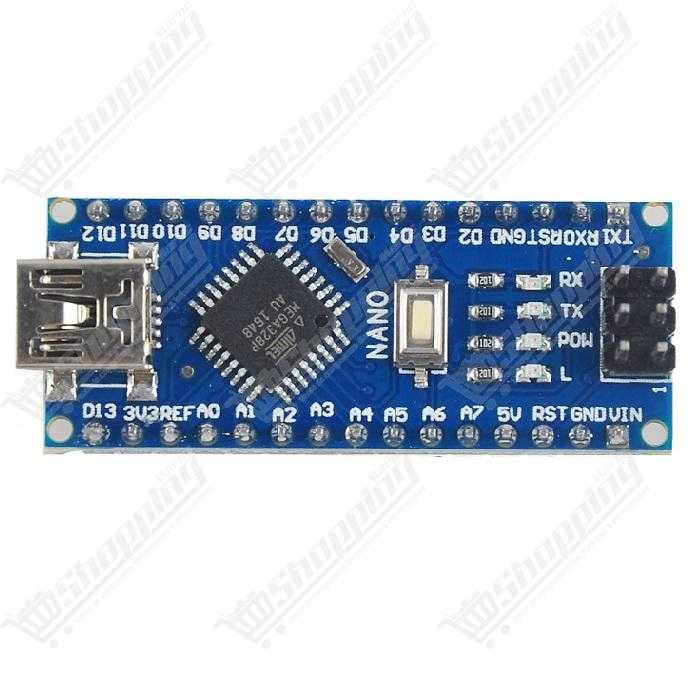

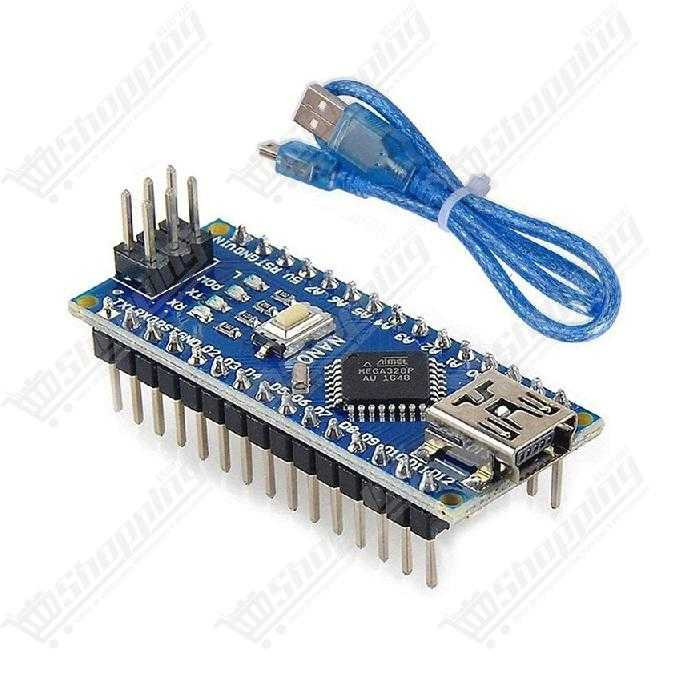

Carte Arduino Nano V3.0 ATmega328P 5V 16MHz avec câble USB
Carte de développement compacte Arduino Nano V3 ATmega328P 16MHz avec câble USB, idéale pour l'intégration sur breadboards.
- Microcontrôleur : ATmega328P (8 bits)
- Vitesse d'horloge : 16 MHz
- Tension de fonctionnement : 5V
- 14 E/S Numériques (6 PWM)
- 8 Entrées Analogiques
- Interface Mini-B USB
L'Arduino Nano v3 : La Performance Compacte
L'Arduino Nano v3 est la solution ultime pour vos projets nécessitant un encombrement minimal sans compromis sur la puissance. Basée sur le célèbre microcontrôleur ATmega328P, cette carte offre les mêmes fonctionnalités qu'une Arduino Uno, mais dans un format réduit de seulement 18 x 45 mm. Elle est spécialement conçue pour s'insérer directement sur une plaque d'essai (breadboard), facilitant ainsi le prototypage rapide et l'intégration dans des espaces restreints.
Caractéristiques Techniques Clés
- Cœur Puissant : Microcontrôleur ATmega328P (Architecture AVR 8 bits) cadencé à 16 MHz.
- Connectivité Simplifiée : Interface Mini-B USB pour la programmation et l'alimentation (Câble inclus).

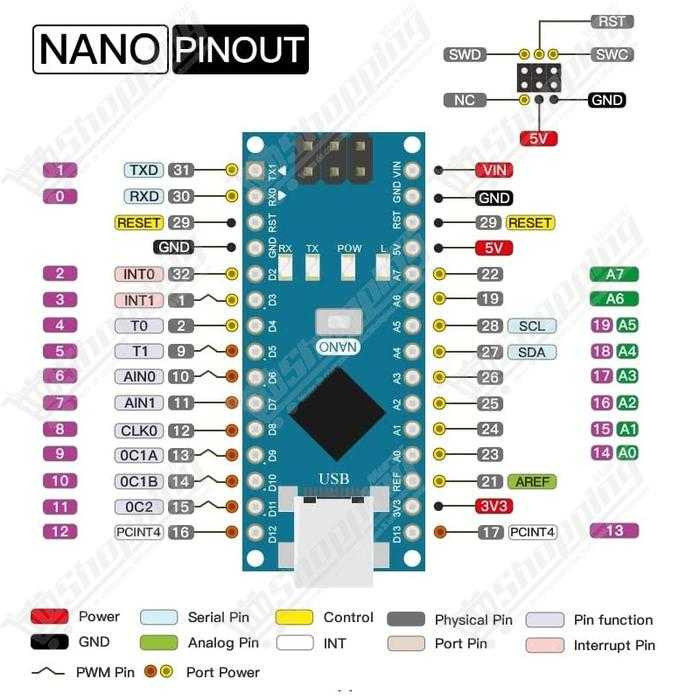

- Polyvalence des E/S : Dispose de 14 broches numériques (dont 6 PWM pour le contrôle moteur/LED) et 8 entrées analogiques.
- Alimentation Flexible : Accepte une tension d'entrée de 7V à 12V via la broche Vin, ou directement par USB.
Spécifications Détaillées
| Paramètre | Valeur |
|---|---|
| Microcontrôleur | ATmega328P |
| Tension Logique | 5 V |
| Tension d'Entrée (Recommandée) | 7-12 V |
| Mémoire Flash | 32 Ko (dont 2 Ko pour le bootloader) |
| SRAM / EEPROM | 2 Ko / 1 Ko |
| Courant par broche I/O | 40 mA (Max) / 20 mA (Recommandé) |
| Interface USB | Mini-B (Chipset CH340G ou FT232RL) |
Conseils d'Utilisation et FAQ
Installation du Pilote : Si votre ordinateur ne détecte pas la carte (Port COM invisible), installez le pilote CH340G. C'est une étape courante pour les versions compatibles de la Nano.
Choix du Processeur dans l'IDE : En cas d'échec de téléversement, sélectionnez Outils > Processeur > ATmega328P (Old Bootloader) dans le logiciel Arduino.
Alimentation : Bien que la carte supporte jusqu'à 20V en entrée, il est fortement recommandé de rester entre 7V et 12V sur la broche Vin pour éviter la surchauffe du régulateur intégré.
