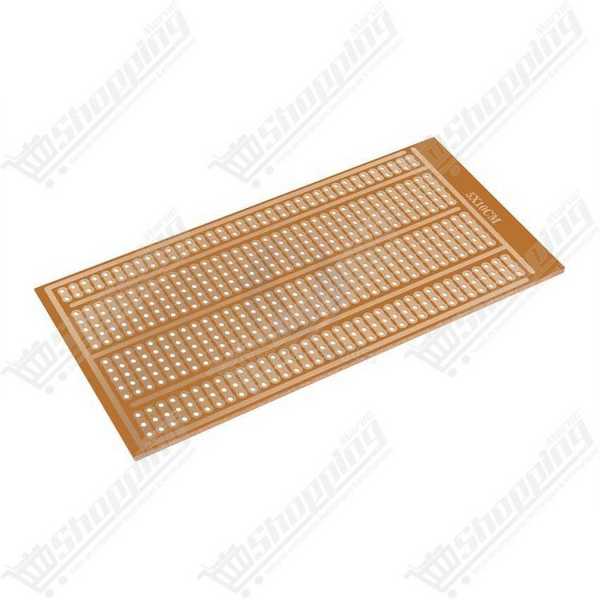

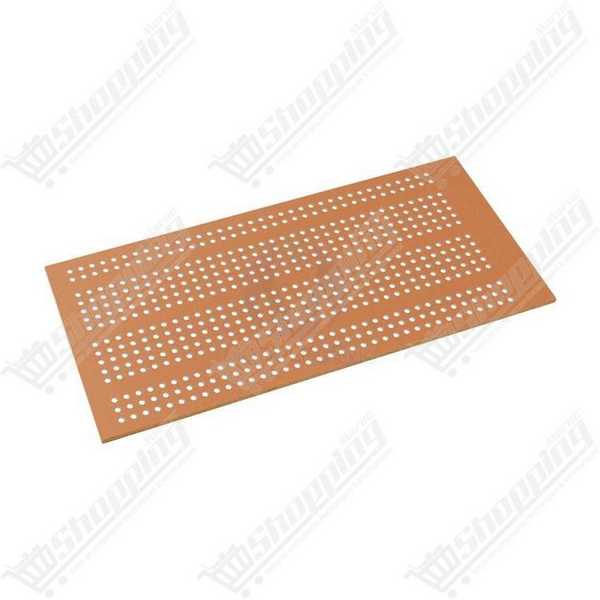

Plaque d'essai pastillée simple face 5x10cm
Transformez vos prototypes breadboard en circuits permanents robustes avec cette plaque d'essai universelle simple face.
- Dimensions : 50 x 100 mm (5x10 cm)
- Type : PCB Simple face universel
- Pas standard : 2,54 mm compatible DIP
- Capacité : Environ 700 points de connexion
- Perçage : Trous de 1,0 mm étamés
Concrétisez vos Montages avec la Plaque d'Essai Pastillée 5x10 cm
Votre prototype fonctionne à merveille sur une breadboard, mais vous craignez les faux contacts ? Il est temps de passer à l'étape supérieure. La plaque d'essai pastillée 5x10 cm est la solution idéale pour transformer vos expériences éphémères en circuits électroniques permanents et robustes. Conçue pour offrir une transition fluide depuis la platine sans soudure, cette carte universelle vous permet de figer votre conception sur un support rigide en résine phénolique ou fibre de verre. Que vous soyez un hobbyiste assemblant un shield pour Arduino ou un professionnel prototypant un capteur, ce PCB universel offre la fiabilité mécanique nécessaire pour sécuriser vos composants traversants.
Performance et Précision de votre PCB Universel 50x100mm
- Format Polyvalent : Avec ses dimensions de 50 mm x 100 mm, cette plaque offre une surface de travail généreuse pour des projets de complexité moyenne, tout en restant assez compacte pour s'intégrer dans des boîtiers standards.
- Pas Standardisé : La grille respecte un espacement (pitch) précis de 2,54 mm, garantissant une insertion sans effort de vos circuits intégrés DIP, connecteurs et borniers.
- Surface de Soudure Optimisée : Chaque trou de 1,0 mm est entouré d'une pastille en cuivre individuel, traitée contre l'oxydation pour faciliter l'accroche de l'étain et assurer une conductivité électrique maximale.
- Matrice Dense : Profitez d'environ 700 points de connexion disponibles, vous offrant une liberté totale de routage pour vos pistes manuelles.
Applications et Avantages : Du Prototype au Circuit Fini
- Compatibilité Étendue : Parfaite pour accueillir des microcontrôleurs comme l'ESP32, des connecteurs pin headers et tous les composants passifs classiques (résistances, condensateurs).
- Modularité Physique : Besoin d'une forme spécifique ? La plaque peut être découpée proprement à la scie ou cassée le long d'une ligne de trous pour s'adapter à des boîtiers sur mesure.
- Stabilité Thermique : Les pastilles offrent une excellente résistance à la chaleur, minimisant le risque de décollement lors de l'utilisation d'un fer à souder réglé entre 320°C et 350°C.
- Installation Simplifiée : Intègre 4 trous de fixation de 3 mm aux angles, permettant un montage solide sur des entretoises sans risquer de court-circuit avec le châssis.
Fiche Technique Détaillée : Plaque d'Essai Pastillée 5x10 cm
| Caractéristique | Spécification |
|---|---|
| Dimensions | 50 mm x 100 mm (5 x 10 cm) |
| Matériau | Bakélite (FR-1/2) ou Fibre de verre (FR-4) |
| Type de circuit | Simple face (Single Side) |
| Pas (Pitch) | Standard 2,54 mm (0,1 pouce) |
| Diamètre des perçages | 1,0 mm |
| Nombre de pastilles | Environ 660 à 700 trous |
| Épaisseur | 1,2 mm à 1,6 mm |
| Montage | 4 trous de fixation (Ø 3 mm) |
Commander votre Plaque d'Essai 5x10 cm au Maroc
Ne laissez pas vos idées en suspens sur une platine d'expérimentation instable. Commandez dès aujourd'hui votre plaque d'essai pastillée 5x10 cm et donnez vie à vos projets électroniques avec une finition professionnelle. Nous assurons une livraison rapide partout au Maroc et garantissons un stock disponible immédiatement à un prix compétitif. Fiabilisez vos montages dès maintenant !
Questions Fréquentes sur la Plaque de Prototypage Universelle
Quel est l'espacement entre les trous (le pas) de cette plaque ?
Le pas est le standard industriel de 2,54 mm (0,1 pouce). Cela assure une compatibilité totale et directe avec la grande majorité des composants électroniques traversants, les supports de puces DIP et les connecteurs headers couramment utilisés en prototypage.
Comment relier les composants entre eux puisque les pastilles sont isolées ?
Contrairement aux plaques à bandes où les lignes sont connectées, ici chaque pastille est indépendante. Vous devez créer vos pistes manuellement. L'astuce consiste à replier les pattes des composants sous la carte pour les souder entre elles, à utiliser du fil de cuivre rigide, ou à former des ponts de soudure entre deux pastilles adjacentes.
Pourquoi les pastilles en cuivre ont-elles tendance à se décoller lors de la soudure ?
Le décollement survient généralement si le fer à souder est trop chaud ou maintenu trop longtemps sur la pastille (choc thermique). Sur les cartes simple face, l'adhérence est mécanique. Nous recommandons une soudure rapide avec une température maîtrisée entre 320°C et 350°C pour préserver l'intégrité de la pastille.
Quelle est la meilleure méthode pour découper une plaque de 5x10cm ?
Pour une découpe propre, utilisez une scie à métaux fine. Si vous n'en avez pas, vous pouvez rayer profondément la plaque (recto et verso) avec un cutter robuste le long d'une rangée de trous, puis la casser d'un coup sec sur le bord d'une table.
Peut-on utiliser cette plaque pour des circuits de puissance ?
Cette plaque est optimisée pour la logique et les signaux de faible puissance (5V / 12V). Les pistes en étain seules ne suffisent pas pour de forts courants. Si vous devez passer de la puissance, il est impératif de doubler les pistes avec du fil de cuivre soudé pour supporter l'intensité sans surchauffe.
Comment fixer solidement la plaque dans un boîtier ?
Utilisez les trous pré-percés aux quatre coins de la carte. Il est crucial d'utiliser des entretoises (M3) en nylon ou en métal d'au moins 3mm de hauteur pour surélever la carte. Cela évite tout court-circuit accidentel entre les soudures situées au dos de la plaque et le fond de votre boîtier.
