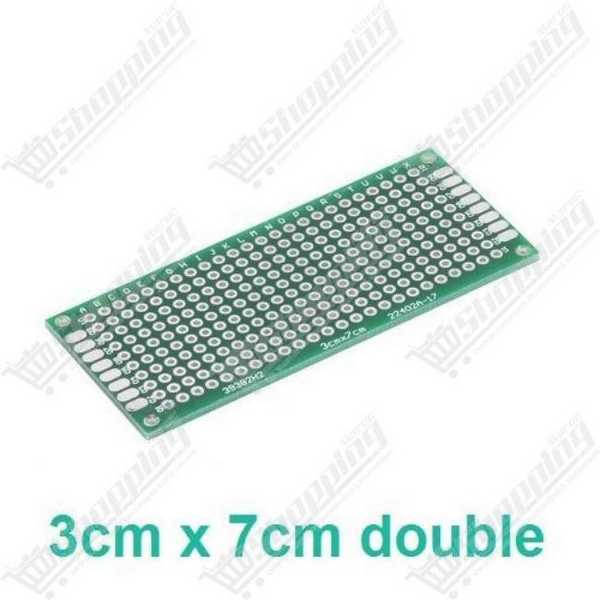

Plaque d'essai PCB prototype double face 3x7cm pas 2.54mm
Plaque de prototypage universelle double face 3x7cm en fibre de verre pour montages électroniques durables.
- Dimensions standard : 30 mm x 70 mm.
- Matériau robuste : Fibre de verre FR-4.
- Structure : Double face à trous métallisés.
- Pas standard : 2.54 mm compatible DIP.
- Finition : Étamage HASL pour soudure facile.
Fiabilisez vos Projets avec la Plaque d'Essai Pastillée 3x7cm Double Face
Votre prototype sur breadboard fonctionne à merveille, mais vous craignez les faux contacts ? Passez à l'étape supérieure. La plaque d'essai pastillée 3x7cm double face est la solution idéale pour transformer une idée temporaire en un circuit permanent et robuste. Contrairement aux plaques en bakélite fragiles, ce modèle est conçu en fibre de verre époxy FR-4, offrant une rigidité structurelle et une résistance thermique supérieures. Que vous soyez un hobbyiste assemblant un petit module IoT ou un ingénieur testant un sous-circuit, ce PCB universel garantit une soudure propre et une durabilité à toute épreuve pour vos montages électroniques.
Conception Robuste et Précision de la Plaque PCB Universelle 3x7cm
- Matériau Premium FR-4 : Une base solide en fibre de verre époxy d'une épaisseur de 1,6 mm, bien plus résistante à la flexion et à la chaleur que les plaques brunes standards.
- Double Face Métallisée (PTH) : Les trous sont des Plated-Through Holes, ce qui signifie que la continuité électrique est assurée entre les deux faces. Cela renforce considérablement la tenue mécanique de vos composants après soudure.
- Pas Standard Industriel : Avec un espacement de 2.54 mm (0.1 pouce), cette plaque accueille parfaitement les circuits intégrés DIP, les modules Arduino, et les borniers à vis.
- Soudure Facilitée (HASL) : La finition par étamage à air chaud (Hot Air Solder Leveling) protège le cuivre de l'oxydation et permet à l'étain de mouiller la pastille instantanément.
- Matrice Organisée : Environ 240 trous disposés avec un repérage alphanumérique sérigraphié pour ne jamais perdre le fil de votre câblage.
Pourquoi Choisir ce Circuit Imprimé de Prototypage pour vos Montages ?
- Création de Shields Arduino sur mesure : Le format compact 30 mm x 70 mm est idéal pour empiler des capteurs ou des drivers moteurs sur vos microcontrôleurs.
- Miniaturisation de Projets : Transférez vos circuits encombrants de breadboard vers une solution compacte qui tient dans de petits boîtiers en plastique.
- Montage Définitif : Grâce aux 4 trous de fixation aux angles, ancrez solidement votre circuit dans votre projet final, à l'abri des vibrations.
- Réparations et Adaptateurs : Parfait pour créer des "breakout boards" pour des composants qui ne rentrent pas sur une plaque d'essai standard.
Fiche Technique Détaillée : Plaque FR-4 30x70mm
| Caractéristique | Spécification |
|---|---|
| Dimensions | 30 mm x 70 mm (3 x 7 cm) |
| Matériau | Fibre de verre époxy FR-4 haute qualité |
| Type de trous | Traversants métallisés (PTH) - Double face |
| Pas (Pitch) | 2.54 mm (Compatible DIP/IC) |
| Finition | Étamage HASL (Prêt à souder) |
| Épaisseur | Environ 1,6 mm |
| Diamètre des trous | 1,0 mm (Standard composants) |
| Isolation | Vernis épargne (Solder Mask) vert sur les deux faces |
Commander votre Plaque de Prototypage 3x7cm au Maroc
Ne laissez pas vos idées en suspens sur une plaque d'essai instable. Commandez dès maintenant votre Plaque d'essai pastillée 3x7cm double face et assurez la pérennité de vos créations. Nous offrons le meilleur rapport qualité/prix au Maroc avec une livraison rapide partout dans le royaume. Ce produit est disponible immédiatement en stock pour vos besoins urgents de prototypage.
Questions Fréquemment Posées sur la Plaque Pastillée Double Face
Est-ce que les pastilles de cette plaque FR-4 sont reliées entre elles ?
Non, contrairement à une breadboard sans soudure, chaque pastille est isolée individuellement. C'est à vous de créer le circuit en reliant les pastilles avec de l'étain ou du fil de câblage, ce qui offre une flexibilité totale.
Les trous sont-ils métallisés pour souder des deux côtés ?
Absolument. Cette plaque utilise la technologie PTH (Plated Through Hole). L'intérieur des trous est métallisé, assurant une continuité électrique parfaite entre la face supérieure et inférieure, tout en renforçant la solidité mécanique de la soudure.
Cette plaque est-elle compatible avec les composants standards ?
Oui, le pas de 2,54 mm est le standard universel. Elle accepte sans forcer les circuits intégrés DIP, les barrettes "headers", les transistors et la majorité des condensateurs et résistances du marché.
Comment découper cette plaque si elle est trop grande ?
Le FR-4 est très résistant. Pour une découpe propre, nous recommandons l'utilisation d'une scie à métaux fine ou d'un outil rotatif type Dremel. Évitez le cutter seul, qui risque de ne pas suffire pour la fibre de verre.
Quelle est la résistance à la chaleur lors de la soudure ?
Excellente. Le substrat en fibre de verre résiste bien mieux que la bakélite. Cependant, évitez de chauffer une pastille plus de 5 secondes consécutives pour garantir l'adhérence du cuivre sur le long terme.
Comment fixer la plaque dans un boîtier ?
La plaque est pré-percée avec 4 trous de montage aux angles. Utilisez des entretoises (en nylon ou laiton) M2 ou M3 pour la surélever et éviter tout court-circuit avec le fond de votre boîtier.
