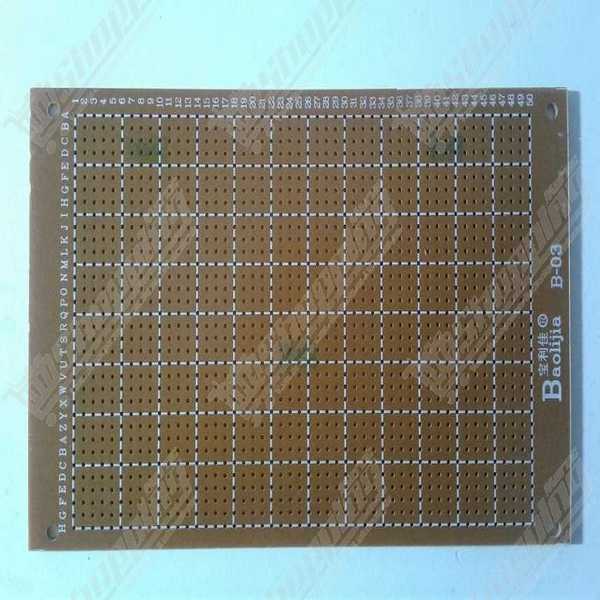

Plaque d'essai pastillée simple face 9x15cm 2.54mm
Support de prototypage robuste 9x15cm simple face pour figer durablement vos circuits électroniques et montages Arduino.
- Dimensions standard : 90 mm x 150 mm.
- Pas universel de 2,54 mm pour composants DIP.
- Conception simple face avec pastilles cuivrées.
- Idéal pour le transfert de projets breadboard.
- Trous de montage de 3 mm intégrés.
Transformez vos prototypes en circuits durables avec la Plaque d'essai pastillée 9x15cm
Votre breadboard commence à ressembler à un plat de spaghettis instable ? Il est temps de passer à l'étape suivante. La plaque d'essai pastillée 9x15cm simple face est la solution incontournable pour figer vos montages électroniques de manière propre et pérenne. Offrant une surface généreuse pour des projets complexes, elle permet de transférer vos circuits Arduino ou vos conceptions analogiques vers un support rigide et fiable. Fini les faux contacts : c'est le support idéal pour les makers exigeants au Maroc qui souhaitent professionnaliser leurs créations DIY.
Conception robuste et précision de la carte universelle 90x150mm
- Espace de travail étendu : Avec ses dimensions de 90 mm x 150 mm, cette carte offre une liberté totale pour l'agencement de composants volumineux ou de circuits denses.
- Compatibilité standardisée : Le pas (pitch) de 2,54 mm (0,1 pouce) assure une insertion parfaite de la majorité des circuits intégrés, connecteurs DIP et modules standards.
- Surface de soudure optimisée : Les pastilles en cuivre, d'une épaisseur typique de 35 µm, sont traitées (étamage ou cuivre nu) pour garantir une prise rapide de la soudure et une excellente conductivité.
- Matériaux de qualité : Fabriquée en résine époxy FR-4 (fibre de verre) ou en Bakélite robuste, la carte résiste à la chaleur et offre une épaisseur solide de 1,2 mm à 1,6 mm.
- Installation facile : Dispose de 4 trous de montage de 3 mm aux angles, facilitant l'intégration dans vos boîtiers et châssis.
Pourquoi choisir ce PCB de prototypage pour vos projets électroniques ?
- Finalisation de projets Arduino : Idéal pour créer des "shields" personnalisés ou des versions permanentes de vos montages microcontrôleurs une fois le code validé.
- Réparations et rétro-ingénierie : Une solution parfaite pour recréer des sections de circuits imprimés endommagés sur des appareils existants.
- Flexibilité maximale : La configuration "pad-per-hole" (pastilles individuelles) vous permet de tracer vos pistes exactement comme vous le souhaitez, sans les contraintes des bandes pré-connectées.
- Modulable : Le matériau peut être découpé sur mesure pour s'adapter à des boîtiers spécifiques ou pour diviser la plaque en plusieurs petits modules.
Fiche Technique Détaillée : Plaque d'essai 9x15cm Simple Face
| Caractéristique | Spécification |
|---|---|
| Dimensions | 90 mm x 150 mm (9 x 15 cm) |
| Pas (Pitch) | 2,54 mm (Standard DIP) |
| Nombre de points | ~ 1440 à 1782 trous |
| Matériau | FR-4 (Fibre de verre) ou Bakélite |

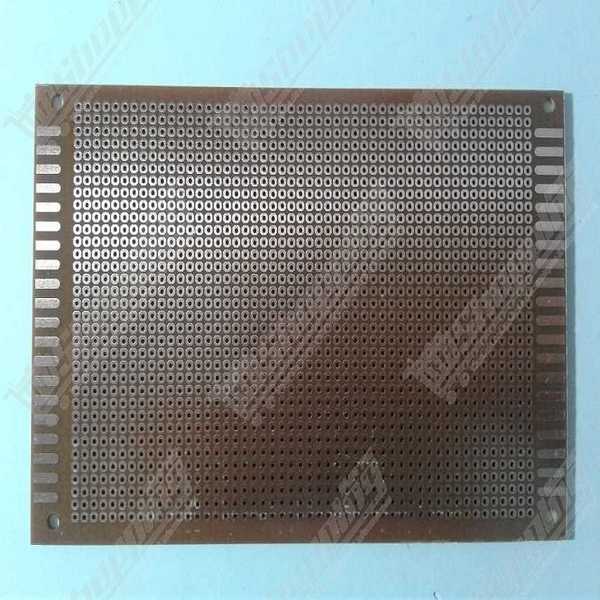

| Type de face | Simple face (Cuivre au dos uniquement) |
| Diamètre des trous | ~ 1,0 mm |
| Épaisseur carte | 1,2 mm - 1,6 mm |
Commander votre Plaque d'essai pastillée 9x15cm au Maroc
Ne laissez plus vos idées en suspens sur une breadboard temporaire. Commandez dès maintenant votre Plaque d'essai pastillée 9x15cm et donnez vie à vos projets électroniques. Nous offrons le meilleur rapport qualité/prix du marché marocain avec une disponibilité immédiate en stock. Profitez d'une livraison rapide partout au Maroc pour commencer à souder sans attendre.
Questions Fréquentes (FAQ) sur la Plaque de Prototypage Universelle
Comment relier les pastilles entre elles sur une plaque simple face ?
Les pastilles étant isolées électriquement, les connexions se font manuellement. Utilisez du fil monobrin fin (type 24-30 AWG) ou pliez les pattes (queues) de vos composants pour créer des ponts de soudure entre les points adjacents.
Pourquoi les pastilles de cuivre se décollent-elles parfois lors de la soudure ?
Le décollement est souvent dû à une chaleur excessive. Si le fer à souder est appliqué plus de 3 à 5 secondes sur une même pastille, la colle liant le cuivre au substrat (Bakélite ou FR-4) peut fondre. Utilisez un fer réglé à la bonne température pour éviter ce désagrément.
De quel côté doit-on insérer les composants ?
Sur une plaque simple face, insérez toujours les composants du côté non cuivré (la face vierge). Les pattes traversent la carte et doivent être soudées sur la face contenant les pastilles de cuivre.
Peut-on faire passer une forte puissance (ampérage) sur ces pastilles ?
Les pastilles standards (35µm) ne sont pas conçues pour la haute puissance. Pour des courants dépassant 500mA, il est crucial de renforcer la piste en soudant un fil de cuivre épais le long du chemin de courant pour augmenter la section conductrice et éviter la surchauffe.
Les composants avec un pas de 2.0mm sont-ils compatibles ?
Non, cette plaque utilise un pas standard industriel de 2,54 mm. Les composants au pas de 2.0mm nécessiteront une torsion importante des pattes, ce qui est déconseillé. Elle est optimisée pour les composants traversants classiques.
