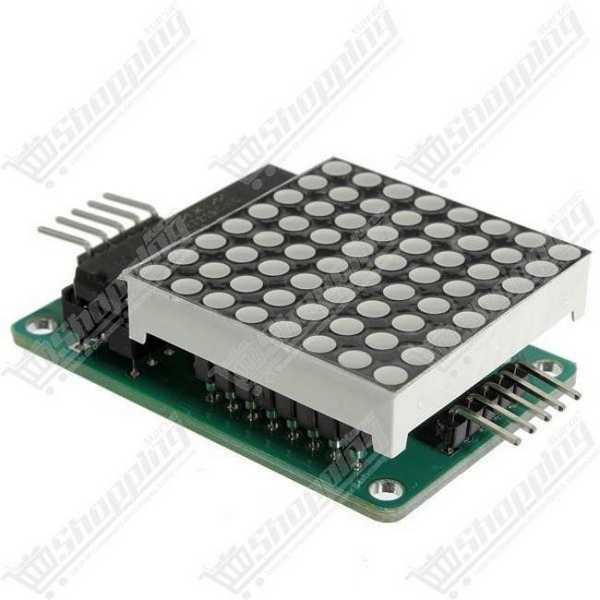

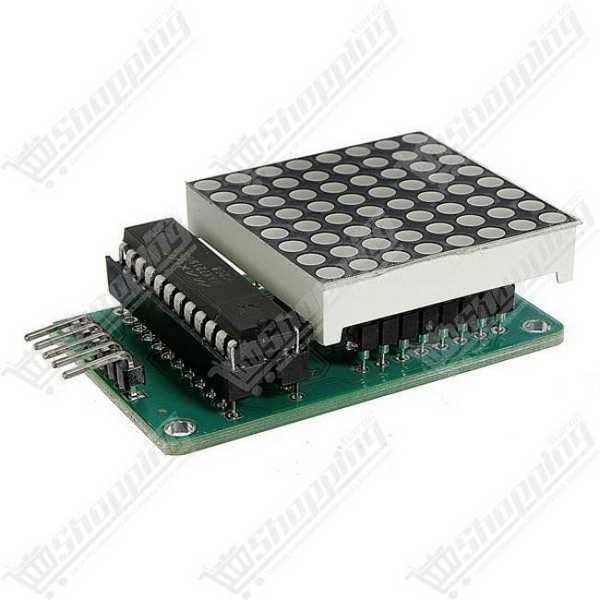

Module Matrice LED 8x8 MAX7219 Rouge Kit DIY
Créez des affichages lumineux dynamiques avec ce kit DIY matrice LED 8x8 rouge piloté par MAX7219.
- Driver intégré : MAX7219 (DIP)
- Afficheur : 64 LEDs rouges (8x8)
- Interface : Série SPI 3 fils
- Tension : 5V DC standard
- Fonction : Mise en cascade possible
Maîtrisez l'Affichage Dynamique avec le Kit Module Matrice LED 8x8 MAX7219
Vous cherchez à donner une voix visuelle à votre code sans sacrifier toutes les broches de votre microcontrôleur ? L'époque des câblages complexes est révolue. Le Kit Module Matrice LED 8x8, piloté par le légendaire contrôleur MAX7219, est la solution incontournable pour les passionnés d'électronique au Maroc. Conçu pour transformer des données brutes en informations lumineuses captivantes, ce module gère le multiplexage complexe des 64 LEDs rouges à votre place. Que ce soit pour afficher un message défilant, créer une icône d'état ou concevoir un mini-jeu rétro, ce driver permet une communication fluide via une interface série SPI 3 fils, libérant ainsi les ressources de votre carte Arduino ou Raspberry Pi pour des tâches plus importantes.
Performance et Flexibilité du Module Matrice LED MAX7219
- Contrôle Absolu : Grâce au circuit intégré MAX7219, bénéficiez d'un adressage précis pixel par pixel, permettant de dessiner n'importe quel motif sur la grille de 8x8 LEDs.
- Extensibilité Infinie : Besoin de plus d'espace ? La fonctionnalité de mise en cascade (Daisy-chain) via la broche DOUT vous permet de connecter plusieurs modules en série pour former des panneaux d'affichage géants (32x8, 64x8, etc.).
- Gestion de l'Énergie : Optimisez votre consommation avec un courant d'entrée max de 320 mA et un mode veille ultra-économique à seulement 150 µA.
- Qualité d'Affichage : Fini le scintillement. Le contrôleur assure un rafraîchissement rapide jusqu'à 10 MHz et offre une luminosité réglable sur 16 niveaux via PWM interne.
- Intégration Facile : Fonctionne sur une plage de tension standard de 4,7 V à 5,3 V, idéal pour s'interfacer directement avec la plupart des cartes de développement.
Applications Concrètes : Que Créer avec votre Matrice LED ?
- Signalétique Interactive : Programmez du texte défilant (scrolling text) pour afficher des notifications, la météo ou des cours de bourse en temps réel.
- Interfaces Ludiques : Recréez des classiques du jeu vidéo comme Tetris, Snake ou Pong sur une ou plusieurs matrices chaînées.
- Instrumentation : Concevez des horloges numériques précises, des comptes à rebours ou des indicateurs de niveau audio (VU-mètres).
- Débogage Visuel : Utilisez la matrice comme moniteur d'état pour vos projets IoT basés sur ESP32 ou Raspberry Pi, affichant des codes d'erreur ou des statuts de connexion.
Fiche Technique Détaillée : Kit Module Matrice LED 8x8
| Caractéristique | Spécification |
|---|---|
| Driver IC | MAX7219 (DIP) |
| Tension de Fonctionnement | 5 V DC (4,7V - 5,3V) |

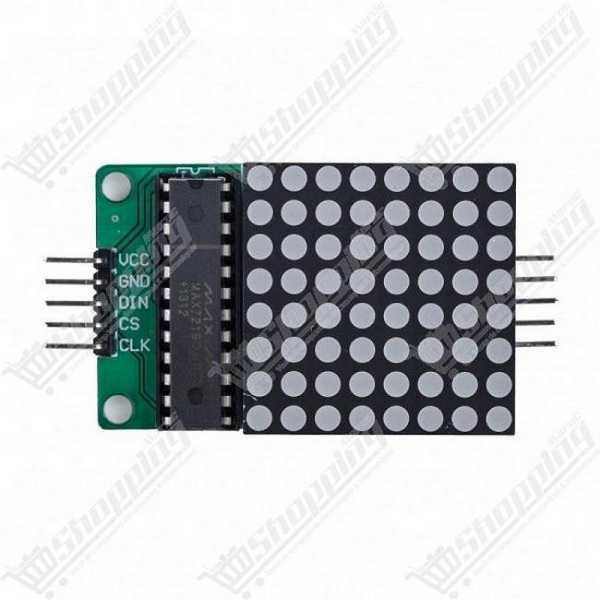

| Interface | Série 3 fils (DIN, CS, CLK) compatible SPI |
| Couleur LED | Rouge |
| Dimensions Module | 50 mm x 32 mm x 15 mm |
| Dimensions Matrice | 32 mm x 32 mm |
| Fréquence Max | 10 MHz |
| Type de Cathode | Cathode Commune |
| Température de service | -20 °C à +70 °C |
Commander votre Kit Module Matrice LED 8x8 MAX7219 au Maroc
Ne laissez pas vos projets dans l'ombre. Commandez dès aujourd'hui votre Kit Module Matrice LED 8x8 MAX7219 et profitez d'une disponibilité immédiate en stock. Nous assurons une livraison rapide partout au Maroc et un prix compétitif pour vous permettre d'innover sans limite. Ajoutez ce composant essentiel à votre panier et commencez à illuminer vos idées !
Questions Fréquentes sur l'Utilisation du Module MAX7219
Q1: Comment connecter le module MAX7219 à une carte Arduino ?
A1: Le câblage est simple. Connectez VCC au 5V et GND à la masse. Pour les données, reliez DIN à la broche D11 (MOSI), CS à la broche D10 et CLK à la broche D13 (SCK). Bien que ces broches puissent être réassignées selon la bibliothèque, assurez-vous toujours d'une alimentation stable en 5V.
Q2: Pourquoi mon texte s'affiche-t-il à l'envers ou avec un effet miroir ?
A2: C'est un classique dû aux variations de câblage des fabricants. Si vous utilisez la bibliothèque "MD_MAX72XX", ajustez simplement le type de matériel dans votre code. Essayez de remplacer GENERIC_HW par FC16_HW ou ICSTATION_HW pour corriger instantanément l'orientation.
Q3: Puis-je alimenter plusieurs modules en série directement via l'Arduino ?
A3: Prudence ici. Un module seul ne pose pas de problème, mais si vous chaînez plus de 4 matrices, la consommation peut grimper jusqu'à 1A à pleine puissance. Pour protéger le régulateur de votre Arduino, nous recommandons vivement une alimentation externe 5V dédiée, en prenant soin de relier les masses (GND) entre elles.
Q4: Le module est-il compatible avec les cartes ESP32 ou ESP8266 en 3.3V ?
A4: Le MAX7219 est conçu pour le 5V. Bien qu'il puisse souvent interpréter les signaux logiques 3.3V des ESP32, cela peut entraîner des instabilités ou des scintillements. Pour un fonctionnement robuste, l'utilisation d'un convertisseur de niveau logique (Logic Level Shifter) sur les lignes de données est la meilleure pratique.
Q5: Quelles sont les bibliothèques logicielles recommandées pour ce kit ?
A5: Pour débuter rapidement, la bibliothèque "LedControl" est idéale. Si vous visez des animations fluides, du texte défilant complexe ou la gestion de zones multiples, le duo "MD_Parola" et "MD_MAX72XX" est la référence absolue dans la communauté Maker.

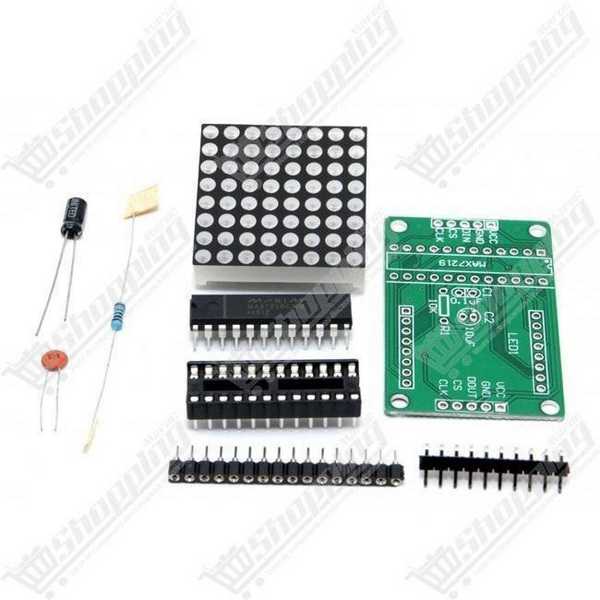

Q6: Comment identifier le sens de montage de la matrice LED sur le PCB (kit DIY) ?
A6: Observez bien votre matrice LED : elle possède une petite encoche ou un numéro de série imprimé sur l'un des côtés. Ce repère agit comme détrompeur et doit être aligné avec le marquage correspondant sur le circuit imprimé (PCB) avant de souder, sous peine d'obtenir un affichage chaotique.
