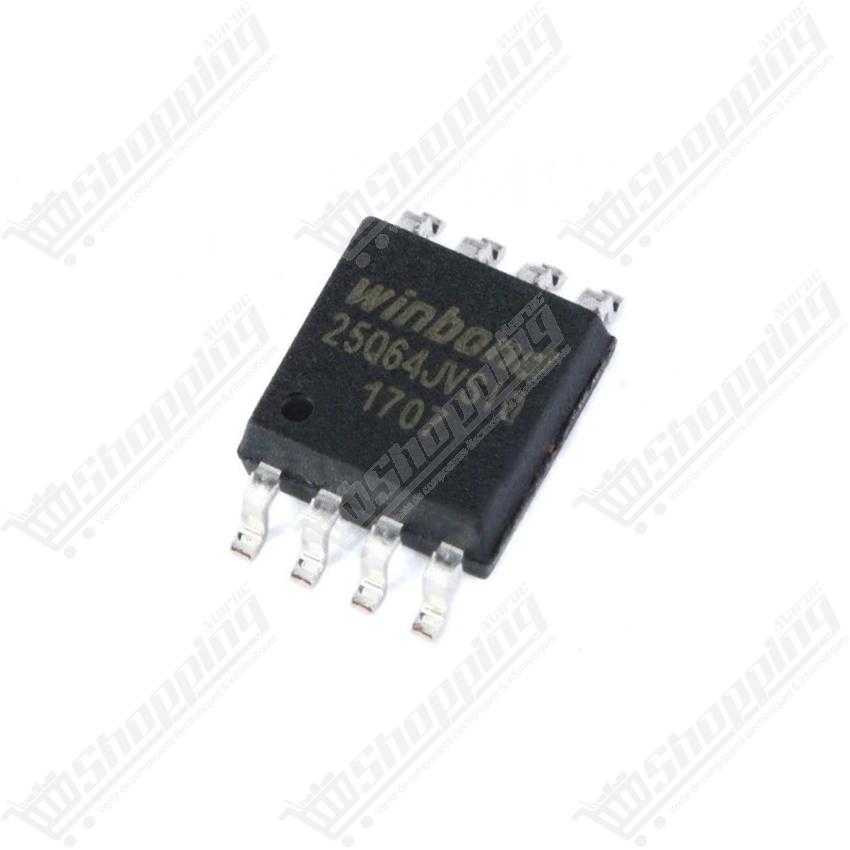

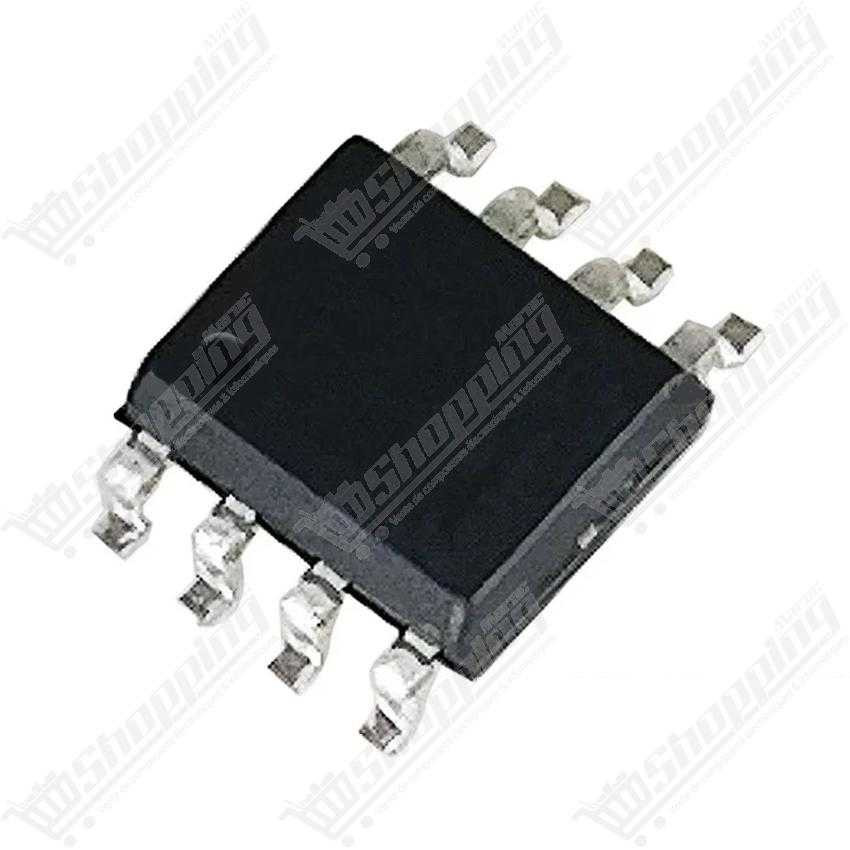

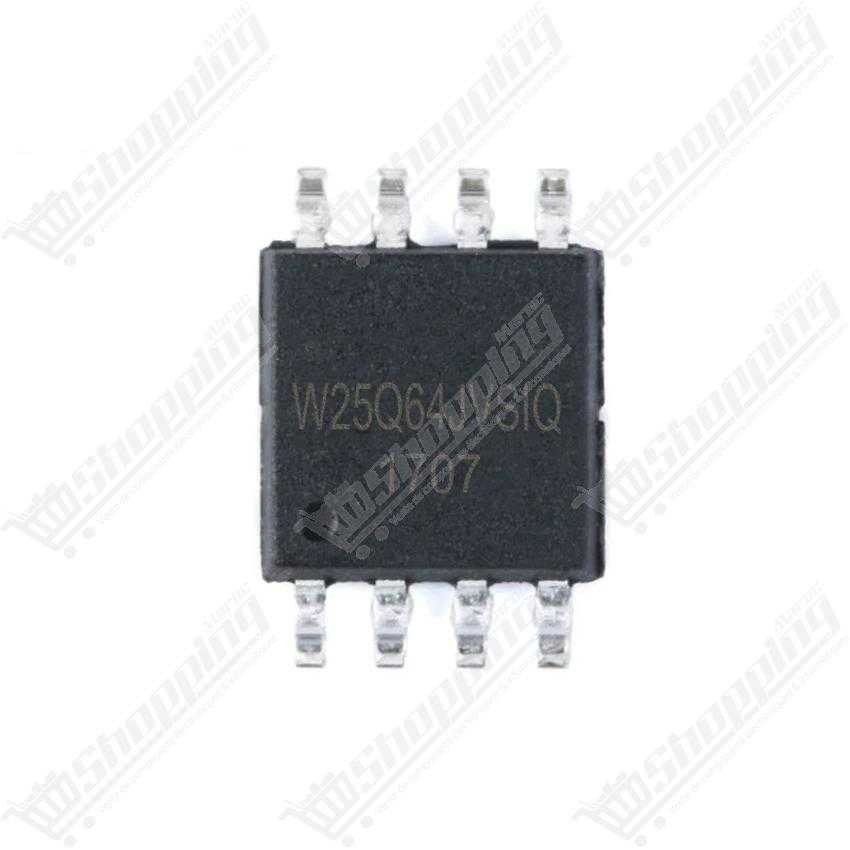

Mémoire Flash Winbond W25Q64 64Mb SPI
Puce de mémoire Flash série haute performance 64 M-bit pour stockage de données et applications embarquées.
- Capacité : 64 M-bit (8 Mo)
- Interface : SPI, Dual et Quad SPI
- Vitesse : Jusqu'à 133 MHz
- Tension : 2.7V à 3.6V
- Boîtier : SOP8 208-mil
Maximisez le Stockage avec la Mémoire Flash Winbond W25Q64
Votre microcontrôleur manque de souffle ? L'espace de stockage interne est souvent le goulot d'étranglement des projets IoT ambitieux ou des systèmes embarqués complexes. La puce Winbond W25Q64 est la réponse élégante à ce problème. Cette mémoire Flash NOR de série offre une extension massive de 8 Mo (64 M-bit) dans un format ultra-compact. Que vous cherchiez à exécuter du code directement via XIP (Execute In Place), à stocker des logs de capteurs volumineux ou à réparer le BIOS d'un ordinateur portable, ce composant est un standard industriel reconnu pour sa fiabilité et sa faible consommation.
Caractéristiques de Performance du W25Q64
- Capacité Généreuse : Profitez de 64 M-bit (soit 8 Méga-octets) organisés en 32 768 pages programmables, idéal pour les bibliothèques graphiques ou les firmwares lourds.
- Vitesse Fulgurante : Interface SPI supportant des fréquences d'horloge jusqu'à 133 MHz. En mode Quad SPI, le débit équivalent grimpe à 532 MHz, surpassant de nombreuses mémoires parallèles.
- Interface Flexible : Compatible avec les protocoles Standard SPI, Dual SPI et Quad SPI, facilitant l'intégration avec des microcontrôleurs comme l'ESP32, le STM32 ou l'Arduino (avec adaptation de niveau).
- Efficacité Énergétique : Consommation active maîtrisée de 4 mA et un mode veille profonde (Power-down) inférieur à 1 µA, crucial pour les dispositifs sur batterie.
- Durabilité Éprouvée : Conçue pour durer avec une endurance de 100 000 cycles d'écriture et une rétention de données garantie sur 20 ans.
Applications Concrètes de la Flash SPI 64M-bit
- Réparation et Maintenance : Composant indispensable pour le flashage de BIOS corrompus sur cartes mères PC, routeurs et équipements réseau.
- Data Logging IoT : Stockage local de données critiques (température, humidité, GPS) avant transmission cloud, garantissant aucune perte de données en cas de coupure réseau.
- Projets Audio et Graphiques : Hébergement de fichiers audio (WAV) ou d'assets d'images pour les écrans TFT pilotés par microcontrôleurs.
- Mise à jour OTA : Espace tampon fiable pour télécharger et vérifier les mises à jour de firmware "Over-The-Air" avant l'installation.
Fiche Technique Détaillée : Winbond W25Q64
| Paramètre | Spécification |
|---|---|
| Référence | W25Q64 (Série JV/FV/FW) |
| Tension d'alimentation (Vcc) | 2.7V à 3.6V (Standard) / 1.65V à 1.95V (Low Voltage) |
| Interface | SPI / Dual / Quad SPI / QPI |
| Température de fonctionnement | -40°C à +85°C (Industriel) |
| Vitesse de Page Program | 0.4 ms (Typique pour 256 octets) |
| Temps d'Effacement | Secteur (4Ko), Bloc (32/64Ko) ou Chip Erase (~20s) |
| Boîtiers Courants | SOP8 (208-mil), SOP16, WSON8, DIP8 (via adaptateur) |
Commander Winbond W25Q64 au Maroc
Ne laissez pas le manque de mémoire brider votre créativité. Commandez dès maintenant votre puce Winbond W25Q64 et bénéficiez d'une livraison rapide partout au Maroc. Nous proposons ce composant à un prix compétitif, parfait pour les prototypages unitaires ou les petites séries. Produit disponible immédiatement en stock local.
FAQ : Dépannage et Intégration du W25Q64
Q1 : Puis-je alimenter et piloter le Winbond W25Q64 directement avec un Arduino en 5V ?
Non. Le W25Q64 fonctionne exclusivement en 3,3V. Appliquer une tension de 5V sur les broches d'alimentation (VCC) ou de données (MOSI, CLK, CS) peut détruire la puce instantanément. L'utilisation d'un convertisseur de niveau logique (Level Shifter) bidirectionnel est impérative pour interfacer cette mémoire avec un microcontrôleur 5V comme l'Arduino Uno.
Q2 : Pourquoi ma puce renvoie-t-elle des ID de fabricant "00h" ou "FFh" lors des tests ?
Ces valeurs indiquent souvent un défaut de communication physique. Vérifiez trois points critiques : 1) La broche Chip Select (CS) est-elle correctement pilotée dans votre code ? 2) L'alimentation 3,3V est-elle stable et suffisante ? 3) Les connexions SPI ne sont-elles pas croisées ou flottantes ?
Q3 : Est-il possible d'utiliser de simples diviseurs de tension avec des résistances pour adapter les signaux ?
C'est déconseillé, surtout pour la ligne d'horloge (SCK). Un pont diviseur de tension crée un filtre RC avec la capacité parasite des pistes, ce qui "arrondit" les signaux carrés à haute fréquence. Cela provoque des erreurs de synchronisation et de lecture. Un circuit intégré buffer ou un level shifter dédié est bien plus fiable.
Q4 : Pourquoi mes opérations d'écriture échouent-elles alors que la lecture fonctionne ?
Deux règles d'or de la Flash NOR : 1) Vous devez envoyer la commande Write Enable (06h) avant toute modification. 2) On ne peut écrire que sur une zone effacée. La mémoire ne peut changer un bit que de 1 à 0. Pour repasser à 1, il faut effacer le secteur entier au préalable.
Q5 : Comment gérer la corruption de données lors de l'écriture de gros blocs ?
Attention au phénomène de "Page Wrap". Le W25Q64 écrit par pages de 256 octets. Si vous écrivez en continu et dépassez la fin de la page physique sans envoyer une nouvelle adresse, le pointeur interne revient au début de la même page et écrase vos données précédentes au lieu de passer à la page suivante.
Q6 : À quoi sert la broche /WP (Write Protect) et protège-t-elle toute la mémoire ?
La broche /WP ne verrouille pas physiquement toute la puce par sa simple connexion. Elle sert à verrouiller le Registre d'État (Status Register). La protection réelle des données (secteurs ou blocs) se configure logiciellement via les bits BP0, BP1 et BP2 de ce registre.
