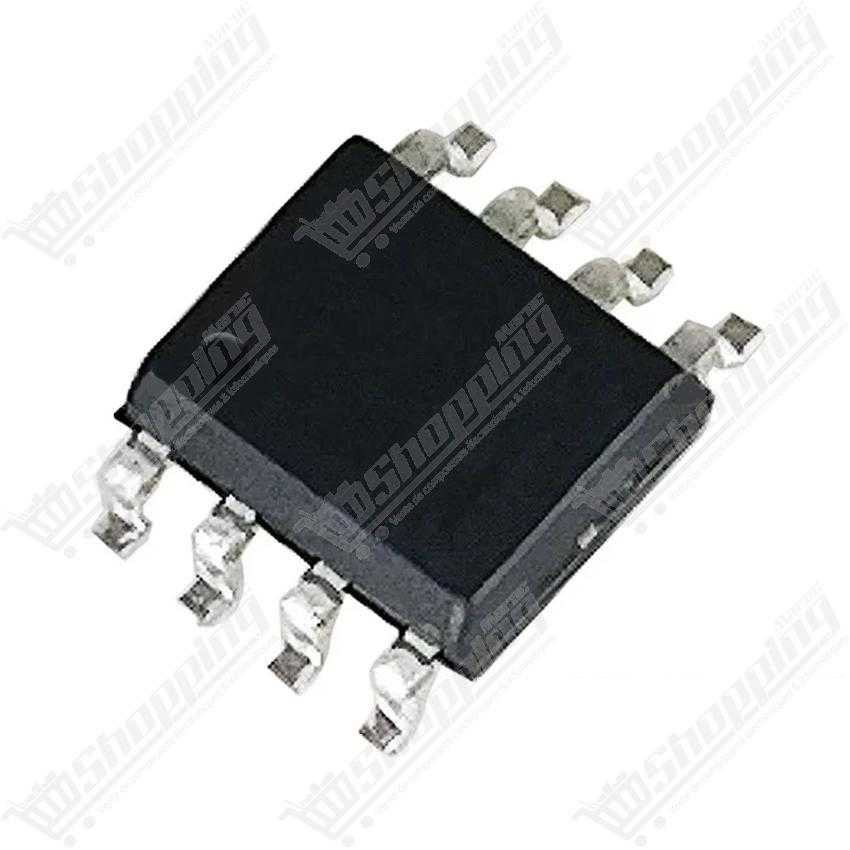

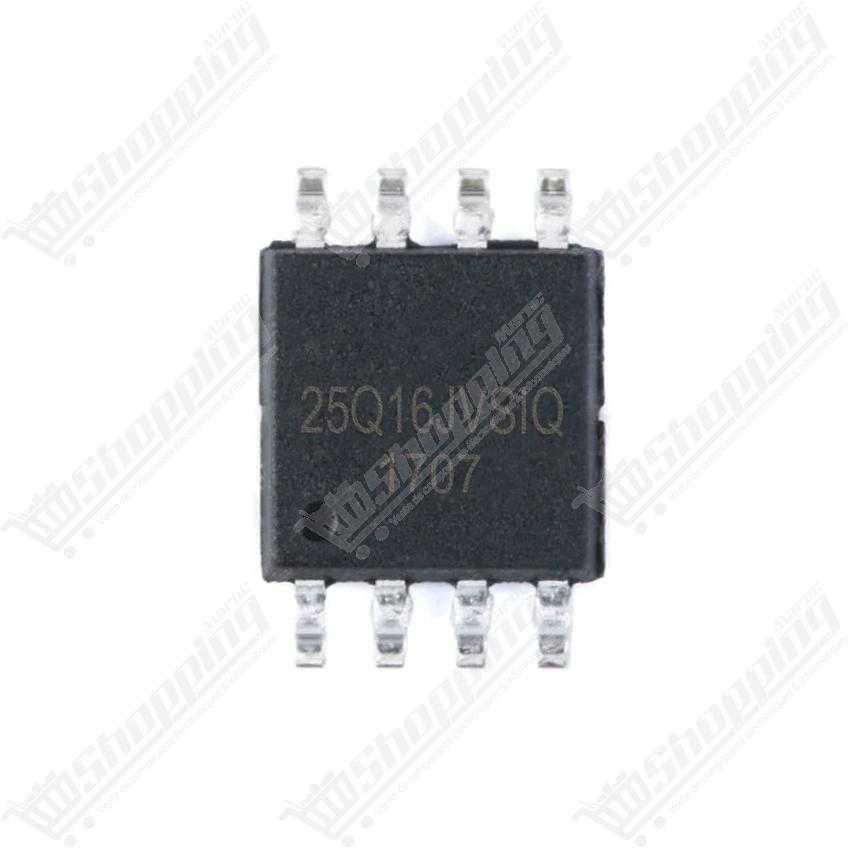

Mémoire Flash SPI Winbond W25Q16 16Mb
Puce mémoire Flash SPI 16 Mbits (2 Mo) haute performance pour l'extension de stockage sur microcontrôleurs.
- Capacité : 16 Mbits / 2 Mo
- Interface : SPI, Dual et Quad SPI
- Fréquence : Jusqu'à 104 MHz
- Tension : 2.7V à 3.6V
- Boîtier : SOIC-8 compact
Extension de Mémoire Ultime : Découvrez la Puissance de la Winbond W25Q16
Votre microcontrôleur est à court de souffle ? Ne laissez plus la limite de mémoire interne brider votre créativité. La mémoire Flash Winbond W25Q16 est la solution compacte et robuste pour étendre drastiquement vos capacités de stockage. Avec ses 16 Mbits (2 Mo) d'espace, cette puce de la famille SpiFlash® est idéale pour les systèmes embarqués nécessitant une empreinte physique minimale mais une fiabilité maximale. Que vous cherchiez à stocker des logs de données complexes, des images pour vos interfaces graphiques ou du code exécutable, la W25Q16 offre une interface SPI série rapide et une consommation énergétique ultra-faible, transformant vos projets Arduino ou ESP32 en systèmes de qualité professionnelle.
Performance Technique de la Puce Flash W25Q16
- Capacité Généreuse : Profitez de 16 Mbits (soit 2 Mo) organisés en 8 192 pages, idéal pour le stockage de masse dans les environnements contraints.
- Vitesse Fulgurante : Une fréquence d'horloge atteignant 104 MHz en standard, avec des modes Dual SPI et Quad SPI poussant la performance équivalente jusqu'à 532 MHz.
- Consommation Maîtrisée : Seulement 4 mA en fonctionnement actif et moins de 1 µA en mode Power-down, prolongeant la durée de vie de vos projets sur batterie.
- Tension Flexible : Fonctionne parfaitement sur une plage de 2,7 V à 3,6 V, s'intégrant sans effort aux logiques 3.3V modernes.
- Robustesse Industrielle : Conçue pour durer avec une endurance de 100 000 cycles d'écriture et une rétention des données garantie sur 20 ans.
Pourquoi Intégrer la W25Q16 dans vos Projets Électroniques ?
- Data Logging Avancé : Stockez des semaines de données de capteurs sans saturation grâce à l'adressage rapide et à l'effacement par secteur de 4 Ko.
- Interfaces Graphiques Riches : Hébergez des polices de caractères, des icônes et des bitmaps pour vos écrans TFT ou OLED, libérant ainsi la mémoire de votre processeur principal.
- Mises à jour OTA (Over-The-Air) : Utilisez l'espace supplémentaire pour stocker temporairement les nouveaux firmwares avant le flashage, une fonction critique pour les objets connectés (IoT).
- Réparation et Maintenance : Composant de remplacement standard pour de nombreux BIOS de cartes mères et firmwares d'appareils électroniques grand public.
- Exécution de Code (XIP) : Grâce au mode "Continuous Read", exécutez du code directement depuis la mémoire flash avec une latence minimale.
Fiche Technique Détaillée : Winbond W25Q16
| Caractéristique | Spécification |
|---|---|
| Capacité | 16 Mbits / 2 Mo (2 097 152 octets) |
| Interface | SPI Standard, Dual SPI, Quad SPI |
| Tension d'alimentation | 2,7 V à 3,6 V |
| Fréquence Max | 104 MHz (jusqu'à 133 MHz selon version) |
| Taux de transfert | Jusqu'à 50 Mo/s (Mode continu) |
| Température de fonctionnement | -40 °C à +85 °C (Industriel) |
| Temps d'effacement (Secteur) | 45 ms (Typique pour 4 Ko) |
| Boîtiers supportés | SOIC-8 (150/208 mil), PDIP-8, WSON 6x5 |
Commander la Winbond W25Q16 au Maroc
Ne cherchez plus ailleurs pour vos besoins en composants mémoire. Commandez votre Winbond W25Q16 dès aujourd'hui et bénéficiez d'un prix compétitif et d'une disponibilité immédiate. Nous assurons une livraison rapide partout au Maroc pour que vos prototypes et réparations ne soient jamais en attente. Ajoutez ce composant indispensable à votre panier et passez au niveau supérieur de l'électronique embarquée.
FAQ : Questions Fréquentes sur l'Utilisation du W25Q16
Est-ce que je peux alimenter le W25Q16 directement en 5V avec un Arduino Uno ?
Non. Le W25Q16 fonctionne exclusivement entre 2,7V et 3,6V. L'application d'une tension de 5V sur VCC ou sur les broches de données (MOSI, CLK, CS) peut détruire la puce. L'utilisation de ponts diviseurs ou de convertisseurs de niveau logique (Logic Level Converter) est indispensable avec un système 5V.
Quelle est la capacité réelle de stockage de cette puce en Mégaoctets ?
La puce dispose de 16 Mégabits (Mb), ce qui équivaut mathématiquement à 2 Mégaoctets (Mo) de stockage. Elle est structurée en 8 192 pages de 256 octets chacune.
Que faut-il faire des broches WP (Write Protect) et HOLD ?
Ces broches sont actives à l'état bas. Pour un fonctionnement standard sans protection d'écriture matérielle ni mise en pause du bus SPI, elles doivent être connectées directement au 3,3V (VCC). Les laisser flottantes peut provoquer un comportement erratique et des erreurs de lecture/écriture.
Quelle bibliothèque Arduino est la plus adaptée pour gérer ce composant ?
La bibliothèque "SPIMemory" (anciennement WinbondFlash) développée par Marzogh est la référence. Elle offre des fonctions optimisées pour l'identification du JEDEC ID, ainsi que la lecture, l'écriture et l'effacement de secteurs.
Pourquoi est-il impossible d'écrire des données sans effacer préalablement le secteur ?
C'est une contrainte physique de la technologie Flash : on peut changer un bit de 1 à 0 lors de l'écriture, mais le passage de 0 à 1 est impossible sans une opération d'effacement (Erase). Cette opération remet tout un secteur (4 Ko) à l'état 1 (0xFF).
Pourquoi l'identification JEDEC renvoie-t-elle des valeurs nulles (0x00) ou erronées (0xFF) ?
Cela indique généralement un problème de câblage SPI ou une mauvaise configuration de la broche CS (Chip Select). Assurez-vous que CS est bien défini en sortie dans votre code, que les fils sont courts pour éviter les parasites, et que la masse (GND) est commune entre la puce et le microcontrôleur.
