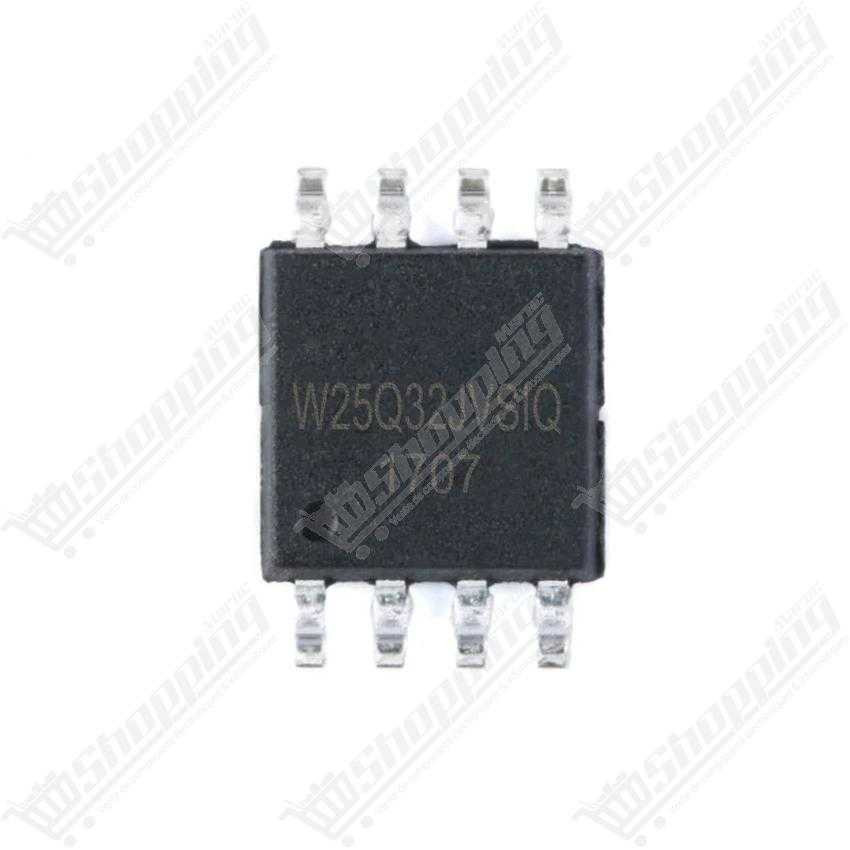

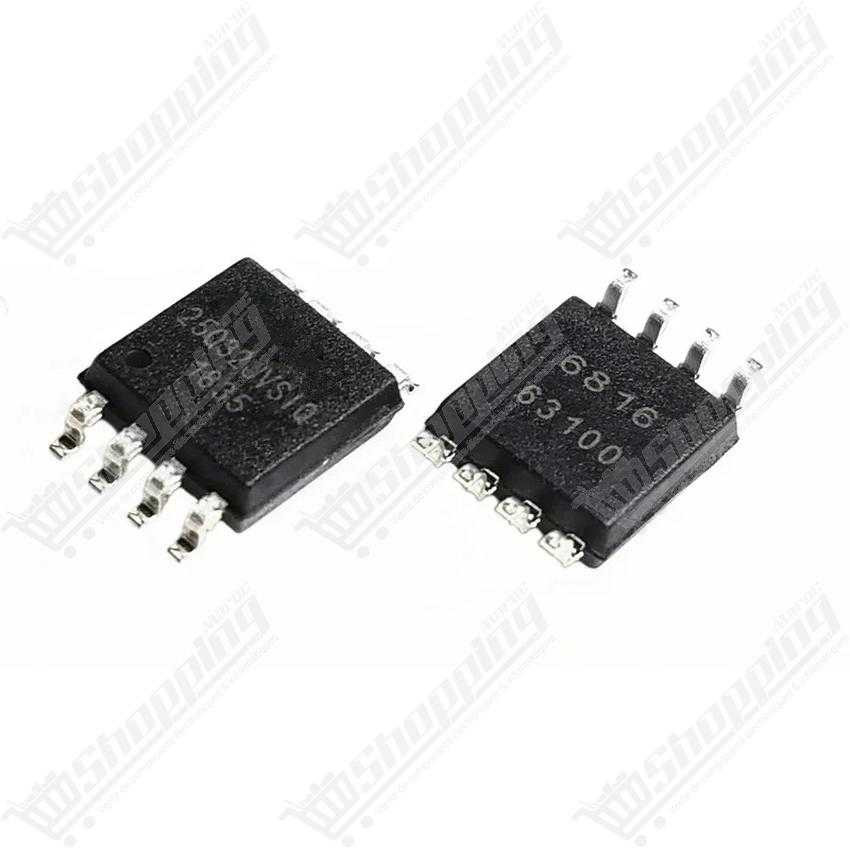

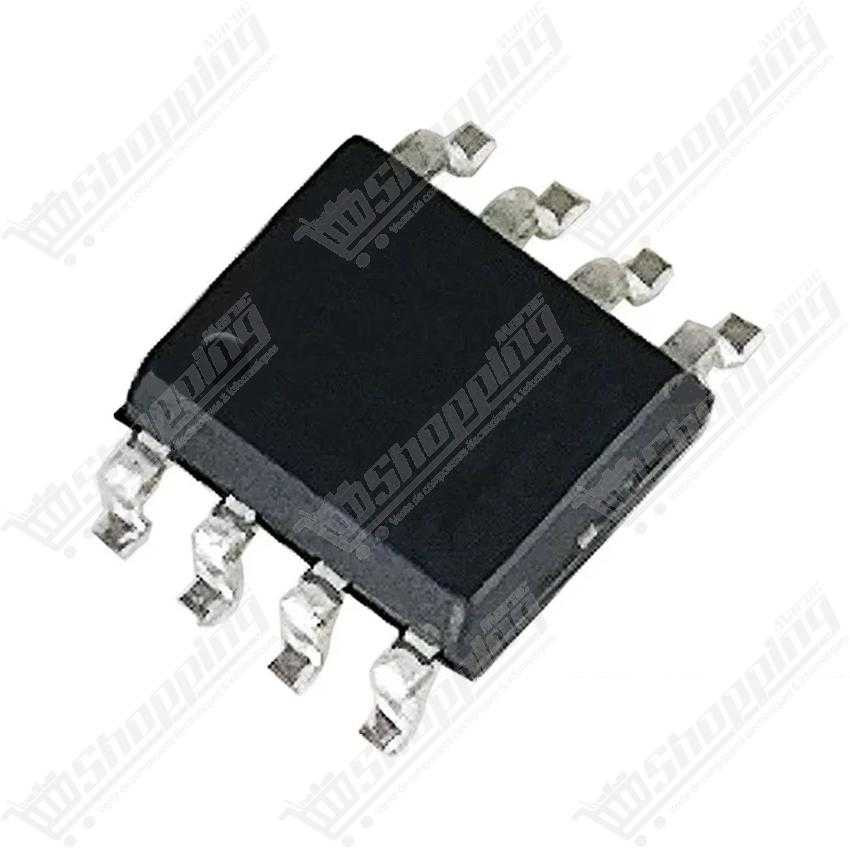

Mémoire Flash Winbond W25Q32 32Mb SPI
Module mémoire Flash série 32Mb haute performance avec interface SPI pour l'extension de stockage microcontrôleur.
- Capacité de stockage : 32 Mégabits (4 Mo)
- Interface compatible : Standard, Dual et Quad SPI
- Tension d'alimentation : 2.7V à 3.6V
- Fréquence d'horloge : jusqu'à 133 MHz
- Consommation ultra-faible en veille (< 1 µA)
Libérez le potentiel de vos projets avec la mémoire Flash Winbond W25Q32
Votre microcontrôleur manque de souffle ? L'espace de stockage interne de votre Arduino ou ESP32 sature vite dès que l'on parle de graphismes, de logs de données ou de mises à jour OTA. La mémoire Flash série Winbond W25Q32 est la réponse élégante à ce problème. Plus qu'une simple extension, c'est une véritable bibliothèque de poche pour votre électronique. Offrant une capacité généreuse de 32 Mégabits (4 Mo) dans un format compact, elle permet l'exécution directe de code (XIP) et un stockage fiable sans sacrifier vos broches d'E/S grâce à son interface SPI ultra-rapide. C'est le composant indispensable pour passer du prototype amateur au système embarqué professionnel.
Pourquoi la puce W25Q32 domine le marché des mémoires SPI ?
- Capacité optimisée : Un espace confortable de 4 mégaoctets (4 Mo), idéal pour stocker des assets graphiques, des polices de caractères ou des journaux d'événements complexes.
- Vitesse fulgurante : Une fréquence d'horloge atteignant 104 MHz (version BV) à 133 MHz (version JV), surpassant largement les modules standards.
- Protocoles flexibles : Prise en charge native du SPI Standard, Dual SPI et Quad SPI, permettant des débits de transfert jusqu'à 66 Mo/s.
- Efficacité énergétique : Une consommation dérisoire de 4 mA en activité et moins de 1 µA en mode Power-down, parfait pour les systèmes sur batterie.
- Robustesse industrielle : Conçue pour durer avec une plage de fonctionnement de -40°C à +85°C et une rétention des données supérieure à 20 ans.
Applications concrètes du module SPI Flash 32Mb
- Data Logging IoT : Enregistrez des mois de données capteurs (température, humidité, GPS) localement avant transmission.
- Interfaces Graphiques : Stockez des images bitmaps et des icônes pour vos écrans TFT ou OLED sans saturer la mémoire du processeur.
- Audio et Voix : Idéal pour les projets sonores nécessitant le stockage de fichiers WAV courts ou de messages vocaux.
- Mises à jour FOTA : Espace tampon sécurisé pour télécharger et vérifier les nouveaux firmwares avant l'installation sur ESP8266 ou ESP32.
- Code Shadowing : Copie rapide du code vers la RAM pour une exécution accélérée dans les systèmes critiques.
Fiche Technique Détaillée : Winbond W25Q32
| Caractéristique | Spécification |
|---|---|
| Référence | W25Q32 (Séries BV / JV) |
| Capacité Totale | 32 M-bit / 4 M-byte |
| Tension d'alimentation | 2.7V à 3.6V (Nominal 3.3V) |
| Interface | SPI / Dual / Quad SPI |
| Architecture Pages | 16 384 pages de 256 octets |
| Temps de programmation | 0.8 ms (typique pour 256 octets) |
| Cycles d'effacement | Secteur 4Ko, Bloc 32/64Ko, Chip Erase |
| Température de fonctionnement | -40°C à +85°C |
Commander votre Winbond W25Q32 au Maroc
Ne laissez pas le manque de mémoire brider votre créativité. Commandez dès aujourd'hui votre puce Winbond W25Q32 au meilleur prix sur notre store. Nous assurons une livraison rapide partout au Maroc et garantissons des composants authentiques et testés. Disponible immédiatement pour vos projets Arduino, Raspberry Pi et solutions industrielles.
FAQ : Dépannage et utilisation de la puce W25Q32
Puis-je brancher la W25Q32 directement sur un Arduino UNO en 5V ?
Absolument pas. La tension nominale est de 3,3V. Envoyer du 5V détruira la puce. Vous devez impérativement utiliser un régulateur de tension pour l'alimentation et des convertisseurs de niveau logique (level shifters) pour les lignes de données SPI si votre microcontrôleur est en 5V.
Ma bibliothèque affiche un ID "0x000000" ou "0xFFFFFF", que faire ?
C'est le signe classique d'une erreur de câblage. Vérifiez l'absence d'inversion entre MOSI et MISO, assurez-vous que la masse (GND) est commune et que la broche CS (Chip Select) est correctement définie dans votre code. Sur une breadboard, essayez de réduire la vitesse d'horloge SPI.
Pourquoi l'écriture de mes données échoue-t-elle ?
Rappelez-vous la règle d'or de la mémoire Flash : effacer avant d'écrire. Vous ne pouvez changer les bits que de 1 à 0. Si le secteur n'a pas été remis à "0xFF" par une commande "Erase", l'écriture sera corrompue. Vérifiez aussi qu'aucune protection logicielle (Write Protect) n'est active dans les registres.
À quoi servent les broches /WP et /HOLD ?
Ne les laissez pas flotter ! Si vous ne les utilisez pas, reliez-les au 3,3V (VCC) via une résistance de 10kΩ. Si /WP est à la masse, l'écriture est physiquement bloquée. Si /HOLD est à la masse, la puce ignore les signaux SPI.
Quelle bibliothèque Arduino utiliser pour la Winbond W25Q32 ?
Nous recommandons la bibliothèque "SPIMemory" de Marzogh pour sa richesse fonctionnelle. Pour des besoins de vitesse pure et une empreinte mémoire réduite, la bibliothèque "SerialFlash" de Paul Stoffregen est une excellente alternative.
Mes données sont corrompues lors d'écritures rapides, pourquoi ?
La puce a besoin de temps (quelques millisecondes) pour écrire physiquement les données. Si votre code envoie une nouvelle instruction trop vite, elle sera ignorée. Il est crucial d'interroger le bit BUSY du registre de statut pour confirmer que la puce est prête avant chaque nouvelle opération.
