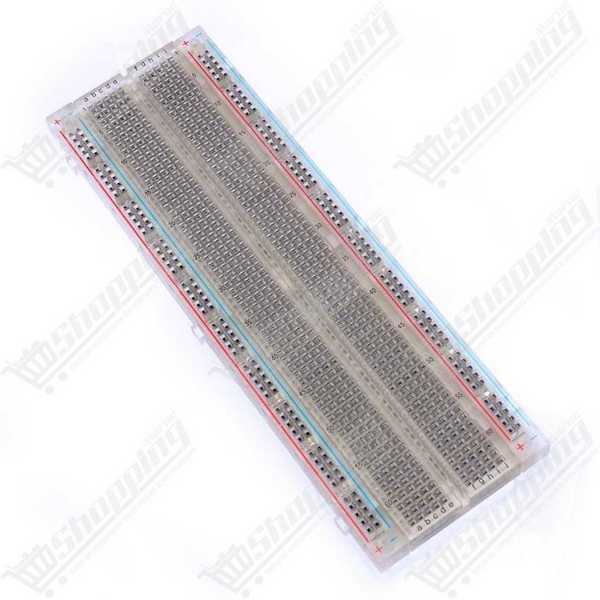

Plaque d'essai Breadboard 830 points Transparent
Plaque d'essai transparente 830 points haute qualité pour visualiser vos montages électroniques et prototypages Arduino.
- Boîtier en ABS transparent haute visibilité
- 830 points de connexion (MB-102)
- Contacts en bronze phosphoreux plaqué nickel
- Compatible fils 20-29 AWG et composants DIP
- Base auto-adhésive et fixations modulaires
Clarté et Précision pour vos Prototypages : Breadboard 830 Points Transparente
Besoin de comprendre ce qui se passe réellement à l'intérieur de vos montages ? La plaque d'essai Breadboard 830 points en version transparente n'est pas qu'un simple outil de connexion, c'est votre meilleur allié pour le débogage visuel. Fini les devinettes sur l'état des contacts internes : grâce à son boîtier en ABS translucide, vous visualisez instantanément l'architecture de vos connexions. Idéale pour les étudiants en électronique, les ingénieurs soucieux du détail et les makers exigeants, cette platine de type MB-102 offre une solution robuste pour passer de l'idée au circuit fonctionnel sans la moindre soudure, tout en garantissant une durabilité supérieure grâce à ses contacts de haute qualité.
Atouts Techniques de la Plaque d'Essai MB-102 Transparente
- Visibilité Totale : La coque en plastique ABS transparent permet d'inspecter l'intégrité des clips métalliques et de repérer immédiatement tout corps étranger ou faux contact potentiel.
- Capacité Étendue : Profitez d'une large surface de travail avec 830 points de connexion au total, incluant une zone principale de 630 points et deux rails d'alimentation totalisant 200 points.
- Contacts Haute Fiabilité : Contrairement aux modèles bas de gamme, cette plaque utilise des contacts en bronze phosphoreux plaqué nickel, assurant une excellente conductivité et une résistance à l'oxydation.
- Compatibilité Standard : Avec un pas (pitch) de 2,54 mm, elle accueille parfaitement les composants DIP, les cavaliers et les fils de calibre 20 à 29 AWG.
- Modularité Intelligente : Besoin de plus d'espace ? Les rainures latérales permettent d'emboîter plusieurs plaques pour créer une surface de prototypage géante.
Applications Concrètes pour vos Circuits Électroniques
- Éducation et Formation : L'outil pédagogique par excellence pour enseigner l'architecture des breadboards, permettant aux élèves de voir comment les rails sont interconnectés physiquement.
- Prototypage Arduino et ESP32 : Espace suffisant pour installer un microcontrôleur et plusieurs capteurs périphériques sans encombrement excessif.
- Débogage Hardware : Identifiez rapidement les déformations de clips ou les insertions incorrectes qui causent souvent des pannes intermittentes sur les plaques opaques.
- Montages Temporaires Robustes : Grâce à la base auto-adhésive, fixez votre montage sur un châssis de robot ou un boîtier de démonstration en toute sécurité.
Fiche Technique Détaillée : Plaque d'Essai Transparente (Qualité Supérieure)
| Caractéristique | Spécification |
|---|---|
| Modèle | MB-102 (Transparente) |
| Nombre de points | 830 points (630 terminaux + 200 alimentation) |
| Dimensions | 165 mm x 55 mm x 8,5 mm |
| Matériau Isolant | Plastique ABS Transparent haute résistance |
| Matériau Contacts | Bronze phosphoreux plaqué nickel |
| Calibre fil accepté | 20 à 29 AWG (Ø 0,3 à 0,8 mm) |
| Tension / Courant Max | Supporte 300V / 3 à 5A (Recommandé < 1A pour durabilité) |
| Fixation | Dos avec ruban adhésif double-face |
Commander votre Breadboard 830 Points au Maroc
Ne laissez pas des connexions douteuses ralentir vos projets. Optez pour la qualité et la transparence avec notre Plaque d'essai Breadboard 830 points. Disponible immédiatement en stock, nous assurons une livraison rapide partout au Maroc. Que vous soyez à Casablanca, Rabat, Marrakech ou Tanger, commandez dès aujourd'hui pour bénéficier d'un prix compétitif et d'un matériel fiable pour tous vos prototypes électroniques.
FAQ : Questions Fréquentes sur la Breadboard MB-102 Transparente
Pourquoi les rails d'alimentation ne conduisent-ils pas le courant sur toute la longueur ?
C'est une caractéristique standard des plaques 830 points. Les rails latéraux (lignes rouge et bleue) sont souvent divisés en deux sections indépendantes au centre. Pour assurer une tension continue sur toute la longueur, il suffit d'insérer des petits fils de liaison (jumpers) pour ponter les deux segments centraux.
Quel est l'avantage réel de la version transparente par rapport à la blanche ?
Outre l'esthétique, la transparence est un atout technique. Elle permet de voir la structure interne des clips métalliques. C'est crucial pour vérifier si un contact est tordu, si un débris bloque l'insertion, ou pour aider les débutants à comprendre la logique de connexion interne.
Le module d'alimentation MB102 est-il compatible avec cette plaque ?
Absolument. L'espacement est standardisé. Cependant, assurez-vous d'insérer le module fermement et vérifiez l'alignement des broches de sortie (3.3V/5V) avec les rails d'alimentation pour éviter tout faux contact dû à une pression inégale.
Quelles sont les limites de puissance à respecter ?
Bien que la fiche technique indique une tolérance jusqu'à 300V, pour la sécurité et la longévité de votre matériel, nous recommandons de ne pas dépasser 30-50V et 1A. Un courant trop élevé peut faire chauffer les ressorts et fondre le plastique ABS.
Pourquoi certains composants tiennent-ils mal dans la breadboard ?
La plaque est conçue pour des fils de 20-29 AWG. Si vous insérez des composants aux pattes trop épaisses (comme certaines diodes de puissance), vous risquez de déformer définitivement les clips à ressort, ce qui empêchera ensuite les fils fins de tenir correctement.
La transparence améliore-t-elle les performances en haute fréquence ?
Pas directement. Pour des signaux dépassant 10 MHz, les capacités parasites entre les pistes métalliques restent un facteur limitant, que la plaque soit transparente ou opaque. Pour des projets Arduino ou audio standards, les performances sont identiques.
