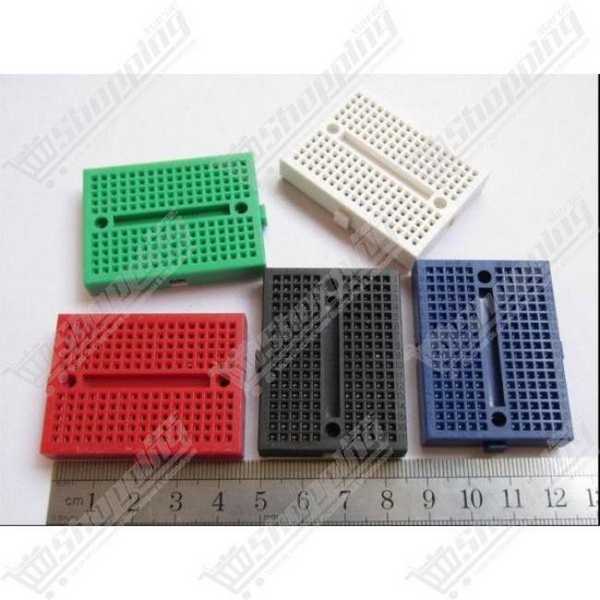

Mini Breadboard - Plaque d'essai 170 points
Platine de prototypage compacte sans soudure 170 points, idéale pour les montages Arduino et les projets robotiques.
- 170 points de connexion avec un pas standard de 2,54 mm.
- Dos auto-adhésif pour une fixation facile sur châssis.
- Format mini (45x35 mm) et conception modulaire clipsable.
- Compatible avec fils 20-29 AWG et composants DIP.
- Matériau ABS robuste et contacts en bronze phosphoreux.
La solution compacte pour vos prototypes : Mini Breadboard 170 Points
Vous manquez d'espace sur votre châssis de robot ou vous cherchez à ajouter une extension rapide à votre microcontrôleur ? Ne vous encombrez plus de plaques massives pour de petits circuits. La Mini Breadboard 170 points est la solution de prototypage agile par excellence. Conçue pour s'insérer là où les autres ne rentrent pas, cette platine sans soudure est l'alliée indispensable des makers exigeants. Que ce soit pour monter un Arduino ProtoShield ou tester un capteur isolé, sa conception intelligente et modulaire transforme vos idées en circuits fonctionnels en quelques secondes.
Performance et Conception de la Plaque d'Essai 170 Points
- Densité optimisée : Profitez de 170 points de connexion répartis stratégiquement, idéals pour les signaux complexes dans un format de poche.
- Compatibilité universelle : Grâce à un pas standard de 2,54 mm (0,1 pouce), elle accueille sans effort vos circuits intégrés DIP, modules et fils de liaison classiques.
- Installation instantanée : Équipée d'un dos auto-adhésif puissant, cette breadboard se fixe définitivement sur vos PCBs, châssis en acrylique ou boîtiers.
- Robustesse matérielle : Fabriquée en plastique ABS haute résistance, elle garantit une durabilité maximale, même après des centaines d'insertions.
- Connexions fiables : Les contacts en bronze phosphoreux nickelé assurent une conductivité parfaite pour des fils de 20 à 29 AWG.
Applications Concrètes pour votre Mini Breadboard Modulaire
- Extensions Arduino & Microcontrôleurs : Parfaite pour créer des shields personnalisés ou ajouter des composants périphériques à un Arduino Nano (attention à l'espacement).
- Robotique Mobile : Sa taille réduite (env. 45 x 35 mm) et son poids plume (moins de 20 g) n'alourdissent pas vos robots suiveurs de ligne ou drones.
- Éducation et Apprentissage : Un outil pédagogique excellent pour isoler et comprendre des sous-circuits (ponts en H, diviseurs de tension) avant de les intégrer à un projet global.
- Modularité infinie : Grâce à ses rainures et languettes latérales, clipsez plusieurs plaques ensemble pour étendre votre surface de travail selon vos besoins.
Fiche Technique Détaillée : Mini Breadboard 170 Points
| Caractéristique | Spécification |
|---|---|
| Nombre de points | 170 (2 colonnes x 17 rangées x 5 points) |
| Pas (Pitch) | Standard 2,54 mm |
| Dimensions | 45 x 35 x 9 mm (approx.) |
| Fixation | Ruban auto-adhésif + Trous M2 |
| Compatibilité fil | 20 à 29 AWG (0,3 - 0,8 mm) |
| Tension/Courant Max (Recommandé) | 1A @ 5V / Max 5W |
| Matériau | Plastique ABS & Bronze phosphoreux |
Commander la Mini Breadboard 170 Points au Maroc
Ne laissez pas la taille de vos composants limiter votre créativité. Achetez dès maintenant votre Mini Breadboard 170 points et donnez vie à vos projets compacts. Nous assurons une livraison rapide partout au Maroc et garantissons un prix compétitif pour ce composant essentiel. Stock disponible immédiatement pour vos laboratoires, écoles ou ateliers personnels.
Questions Fréquentes sur la Mini Plaque d'Essai (FAQ)
Q : Est-ce que cette plaque d'essai possède des rails d'alimentation positifs et négatifs sur les côtés ?
R : Non, pour optimiser l'espace, la mini plaque de 170 points ne dispose pas de rails d'alimentation dédiés (contrairement aux modèles 400/830 points). Elle se compose uniquement de deux colonnes de 17 rangées connectées horizontalement.
Q : Puis-je monter un Arduino Nano ou un ESP32 sur cette mini plaque ?
R : Un Arduino Nano s'adapte, mais il laissera peu d'espace de câblage (une seule rangée accessible). Pour un ESP32 ou NodeMCU, ils sont souvent trop larges et couvriront tous les points ; il est alors astucieux de clipser deux mini plaques ensemble pour élargir la zone de travail.
Q : Comment fixer la plaque sur un support ou un châssis de robot ?
R : L'installation est un jeu d'enfant grâce au support auto-adhésif (mousse double-face) au dos. Retirez simplement le film protecteur pour la coller. Elle dispose aussi d'ergots latéraux pour s'emboîter avec d'autres plaques.
Q : Quel type de fils et de composants sont compatibles avec les trous de la breadboard ?
R : Utilisez de préférence des fils rigides ou des jumpers de calibre 21 à 26 AWG. Évitez les fils trop épais (>0,8mm) qui pourraient endommager les clips internes.
Q : Quelle est la puissance électrique supportée par ce modèle ?
R : Pour garantir la longévité du plastique ABS, nous recommandons de rester sur des signaux logiques (3.3V / 5V). Bien qu'elle puisse tolérer jusqu'à 2A théoriques, limitez l'intensité pour éviter la surchauffe des contacts.
Q : Pourquoi certains boutons-poussoirs ne tiennent-ils pas bien ?
R : Les "tactile switches" ont souvent des pattes incurvées. Une astuce de pro : redressez légèrement les pattes avec une pince avant l'insertion pour assurer un contact ferme avec les ressorts de la plaque.
