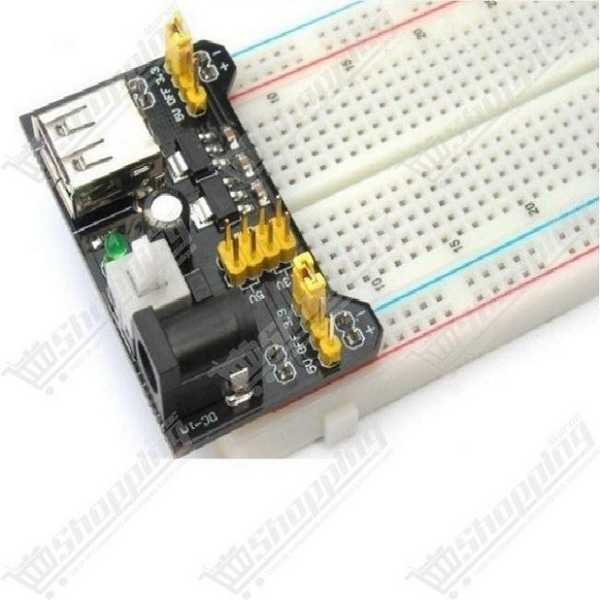

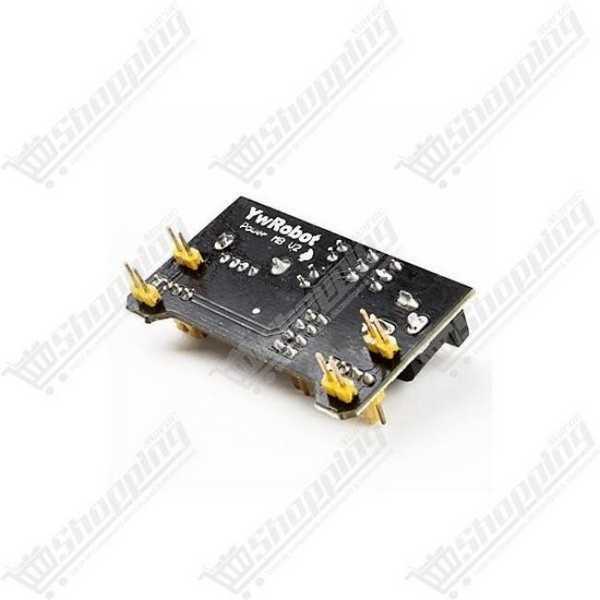

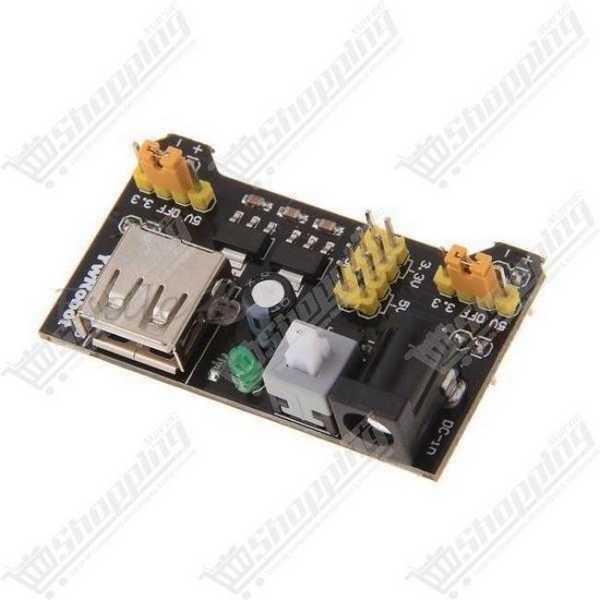

Module d'alimentation MB102 pour breadboard 3.3V 5V
Alimentation stabilisée double tension indispensable pour vos montages électroniques sur plaques d'essai standards.
- Tension d'entrée : 6,5V à 12V (Jack DC)
- Tensions de sortie : 3,3V et 5V régulées
- Compatibilité : Breadboards 400 et 830 points
- Courant maximum : < 700 mA
- Configuration : Cavaliers indépendants par rail
Optimisez vos Projets avec le Module d'Alimentation MB102 pour Breadboard
Fini les montages instables et la jungle de câbles pour alimenter vos circuits ! Le Module d'alimentation MB102 est la solution d'ingénierie par excellence pour transformer une simple plaque d'essai (breadboard) en une station de travail professionnelle. Conçu pour s'enficher parfaitement sur les rails des modèles standards 400 ou 830 points, ce module convertit une source d'énergie brute en une tension propre et régulée. Que vous travailliez sur un microcontrôleur nécessitant du 3,3 V ou des capteurs en 5 V, le MB102 gère la distribution d'énergie avec une stabilité exemplaire, vous permettant de vous concentrer sur le code et la logique plutôt que sur les problèmes de voltage.
Performance et Flexibilité du Régulateur MB102
- Régulation Double Voie : Grâce aux puces AMS1117, bénéficiez de deux tensions de sortie indépendantes de 3,3 V et 5 V, configurables via cavaliers pour chaque rail latéral.
- Puissance Maîtrisée : Capable de fournir un courant de sortie maximal de < 700 mA, idéal pour la majorité des projets Arduino et IoT.
- Entrée Polyvalente : Accepte une large plage de tension d'entrée via Jack DC, allant de 6,5 V à 12 V.
- Contrôle Total : Intègre un interrupteur ON/OFF physique, vous évitant de débrancher la batterie ou l'adaptateur secteur à chaque modification du circuit.
- Indicateur Visuel : Une LED verte confirme instantanément la présence de tension sur la carte.
Pourquoi le MB102 est indispensable pour vos Prototypes Électroniques ?
- Compatibilité Hybride : Parfait pour mélanger des composants de logiques différentes (ex: un module ESP8266 en 3,3V communiquant avec un relais 5V) sur la même plaque.
- Sécurité Accrue : Protégez vos composants coûteux grâce à la protection contre les courts-circuits et l'inversion de polarité intégrée aux régulateurs.
- Prototypage Propre : Élimine le besoin de régulateurs linéaires externes (comme le LM7805) et de condensateurs volants qui encombrent votre espace de travail.
- Extension USB : Le port USB Type-A embarqué permet d'alimenter facilement un périphérique externe ou une carte de développement tierce.
Fiche Technique Détaillée : Module d'Alimentation MB102
| Caractéristique | Spécification |
|---|---|
| Compatibilité Breadboard | Modèles standards 400 et 830 points |
| Tension d'entrée (Jack DC) | 6,5 V à 12 V DC |
| Tensions de sortie | 3,3 V et 5 V (Régulées) |
| Courant de sortie Max | 700 mA (Total) |
| Puces Régulateurs | AMS1117-3.3 / AMS1117-5.0 |
| Connecteurs | 1x Jack DC (5.5x2.1mm), 1x USB Type-A, Headers mâles |
| Dimensions | 53 mm x 32 mm x 23 mm |
Commander le Module MB102 au Maroc
Ne laissez pas une alimentation défaillante compromettre vos projets. Commandez dès maintenant votre Module d'alimentation MB102 et assurez une base stable à vos créations électroniques. Nous offrons une livraison rapide partout au Maroc et un prix compétitif pour les passionnés et professionnels. Produit en stock et prêt à être expédié immédiatement pour booster votre établi !
Questions Fréquentes sur l'Alimentation Breadboard MB102
Quelles sont les options pour alimenter le module MB102 et quelle est la tension recommandée ?
Le module s'alimente principalement via une prise Jack DC (2,1 mm) avec une tension idéale comprise entre 6,5 V et 12 V. Il est crucial de ne pas dépasser 12 V pour éviter la surchauffe des régulateurs. Le port USB est généralement conçu comme une sortie, bien que certains modèles spécifiques puissent accepter une entrée 5 V.
Comment configurer les tensions de sortie 3,3 V et 5 V sur les rails ?
La configuration est simple et flexible grâce aux cavaliers (jumpers). Vous pouvez régler chaque rail latéral indépendamment sur 3,3 V, 5 V, ou sur la position OFF pour couper l'alimentation d'un côté spécifique, offrant une modularité totale.
Pourquoi le port USB ne permet-il pas d'alimenter ma breadboard dans certains cas ?
Sur la version standard du MB102, le port USB Type-A est câblé en tant que sortie de tension. Il est destiné à alimenter des périphériques externes (comme un Arduino) et non à recevoir du courant pour alimenter la breadboard, ce qui pourrait endommager le circuit si l'entrée n'est pas bidirectionnelle.
Le module MB102 chauffe-t-il pendant l'utilisation ?
Oui, une certaine chaleur est normale car les régulateurs AMS1117 sont linéaires et dissipent l'excédent de voltage en chaleur. Cependant, si vous utilisez une entrée de 12 V avec une charge élevée, la chauffe sera excessive. Pour une performance optimale, privilégiez une tension d'entrée de 7 V à 9 V et maintenez la consommation sous les 700 mA.
Pourquoi les broches ne s'alignent-elles pas avec ma plaque d'essai ?
Ce module est calibré pour les breadboards standards de 400 ou 830 points. Si l'alignement échoue, vérifiez que vous n'utilisez pas une mini-breadboard (170 points) ou un modèle aux dimensions non standardisées.
Quelle polarité utiliser pour la prise Jack d'alimentation ?
Le connecteur nécessite impérativement une polarité Centre Positif. L'utilisation d'une alimentation à centre négatif sans protection adéquate détruira instantanément les régulateurs du module.
