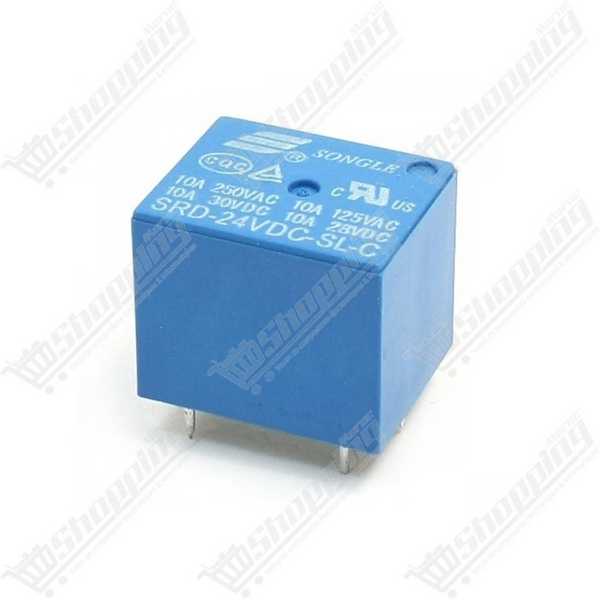

Relais 24VDC 10A 5 broches

Maîtrisez vos Circuits de Puissance avec le Relais 24VDC 10A

Besoin de piloter de la puissance en toute sécurité ? Le Relais 24VDC 10A est l'interface indispensable entre vos circuits de commande et vos appareils à forte consommation. Conçu pour les ingénieurs et les passionnés d'électronique exigeants, ce composant électromécanique offre une solution robuste pour l'isolation galvanique. Que vous répariez une carte industrielle ou conceviez un système d'automatisation, ce relais de type SRD-24VDC-SL-C garantit une commutation fiable jusqu'à 250V AC. C'est le choix intelligent pour séparer physiquement votre logique de commande sensible de la charge de puissance.

Points Forts Techniques du Relais SRD-24VDC

• Commutation Puissante : Capable de gérer des charges allant jusqu'à 10A sous 250V AC ou 30V DC, idéal pour les appareils domestiques et moteurs moyens.
• Configuration Polyvalente (SPDT) : Grâce à ses 5 broches, profitez d'un contact inverseur (1RT) offrant à la fois un circuit Normalement Ouvert (NO) et un Normalement Fermé (NC).
• Bobine Standardisée : Fonctionne avec une tension de bobine de 24V DC, le standard incontournable dans l'industrie et les automates programmables (PLC).
• Durabilité Exceptionnelle : Conçu pour durer, avec une durée de vie mécanique atteignant 10 millions de cycles et un boîtier scellé protégeant les contacts de l'oxydation et de la poussière.
• Réactivité : Un temps de fonctionnement inférieur à 10 ms assure une commutation rapide et précise pour vos systèmes automatisés.

Où intégrer ce Relais Électromécanique dans vos projets ?

• Maintenance Industrielle : Remplacement direct des relais défectueux sur les cartes de commande de machines-outils et convoyeurs.
• Interface PLC / Automate : Permet à un automate délivrant un signal 24V de piloter des contacteurs de puissance ou des électrovannes.
• Domotique DIY : Création de systèmes de gestion d'éclairage ou de chauffage central nécessitant une isolation galvanique totale.
• Systèmes de Sécurité : Activation d'alarmes ou de sirènes via des contacts secs isolés du circuit de détection.
• Automobile et Camions : Utilisation dans les circuits 24V des véhicules lourds pour l'ajout d'accessoires ou de phares additionnels.

Fiche Technique Détaillée : Relais 24VDC 10A

Commander le Relais 24VDC au Maroc

Ne laissez pas une panne bloquer votre production. Commandez dès maintenant votre Relais 24VDC 10A et bénéficiez de notre service de livraison rapide partout au Maroc. Nous garantissons un stock disponible immédiatement et un prix compétitif pour vos besoins unitaires ou en gros. Fiabilisez vos installations dès aujourd'hui.

Questions Fréquentes sur le Relais SRD-24VDC

Q1: À quoi servent les 5 broches d'un relais 24VDC ?

Deux broches servent à alimenter la bobine (24V), une est le point commun (COM), une est le contact normalement ouvert (NO) et la dernière est le contact normalement fermé (NC). Il s'agit d'une configuration SPDT (un pôle, deux directions).

Q2: Puis-je piloter ce relais directement avec une sortie Arduino ou ESP32 ?

Non, les sorties 5V ou 3,3V ne peuvent pas fournir les 24V nécessaires à la bobine. Il faut utiliser un transistor (ex: 2N2222 ou PN2222) et une alimentation externe de 24V pour commuter la bobine.

Q3: Pourquoi mon relais "claque" mais le courant ne passe pas dans mon appareil ?

Cela indique souvent que les contacts internes sont carbonisés ou usés, ou que la tension de la bobine est trop faible pour assurer une pression de contact suffisante. Testez la continuité entre COM et NO au multimètre lorsque le relais est activé.

Q4: Est-il obligatoire d'ajouter une diode sur la bobine ?

Oui, une "diode de roue libre" (ex: 1N4007) montée en inverse sur la bobine est indispensable. Elle protège votre transistor ou microcontrôleur contre les pics de tension (force contre-électromotrice) générés lors de la coupure de l'alimentation du relais.

Q5: Puis-je commuter du 230V AC avec ce relais alors que sa bobine est en 24V DC ?

Oui, l'isolation galvanique permet de séparer le circuit de commande (24VDC) du circuit de puissance. Vérifiez simplement que le marquage sur le boîtier indique bien une capacité de 10A pour 250VAC.

Q6: Comment remplacer un ancien relais à 4 broches par ce modèle à 5 broches ?

Identifiez la broche supplémentaire (généralement le contact NC). Si votre circuit d'origine ne l'utilise pas, vous pouvez simplement couper cette broche ou ne pas la souder si l'emplacement n'est pas prévu sur votre circuit imprimé.
